ГВ9 Спољни високонапонски изолациони прекидач

Цехо је произвођач и добављач специјализован за снабдевање ГВ9 спољног високонапонског изолационог прекидача. Прекидачи серије ГВ9 су погодни за спољашњу високонапонску електричну опрему са трофазним АЦ 50Хз називним напоном од 0кВ/15кВ/20кВ. Користе се за електричну изолацију високонапонских далековода при преносу без оптерећења, одржавање високонапонских сабирница, прекидача и друге електричне опреме, као и за електричну изолацију високонапонских водова под напоном. Наш производ се може поделити на мале кондензаторске и индуктивне струјне изолационе кругове. Његова структура је једноставна и разумна, користећи бакар-алуминијумске додатке, заптивено кућиште од нерђајућег челика и топло поцинковану базу, пружајући одличну отпорност на притисак и отпорност на корозију, и поуздане перформансе. Лаган и једноставан за уградњу, не захтева редовно чишћење или одржавање, погодан је за различите деонице и огранке 10-20кВ дистрибутивних водова у урбаним и руралним срединама, као и за делове одржавања са јасно видљивим тачкама искључења. Јефтин, ГВ9 спољни високонапонски изолациони прекидач је згодан спољни високонапонски електрични уређај.

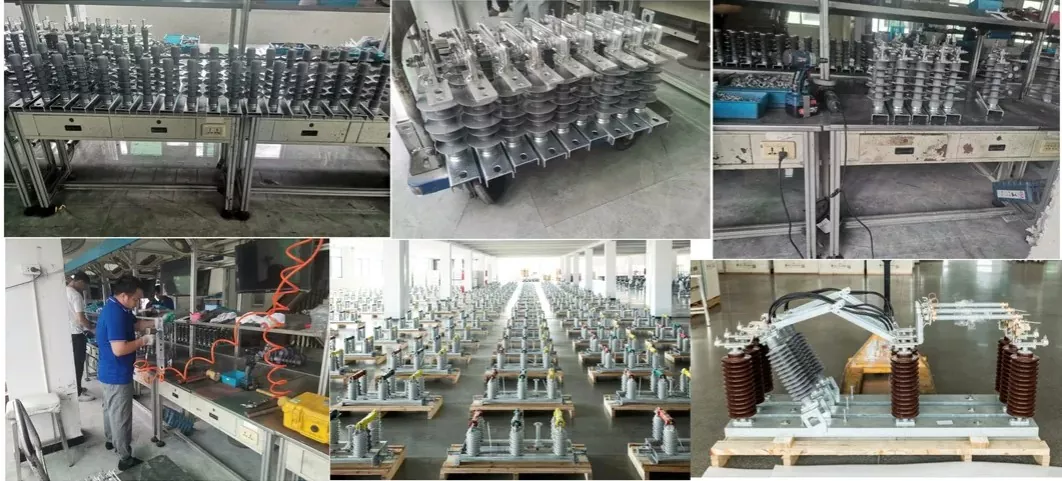

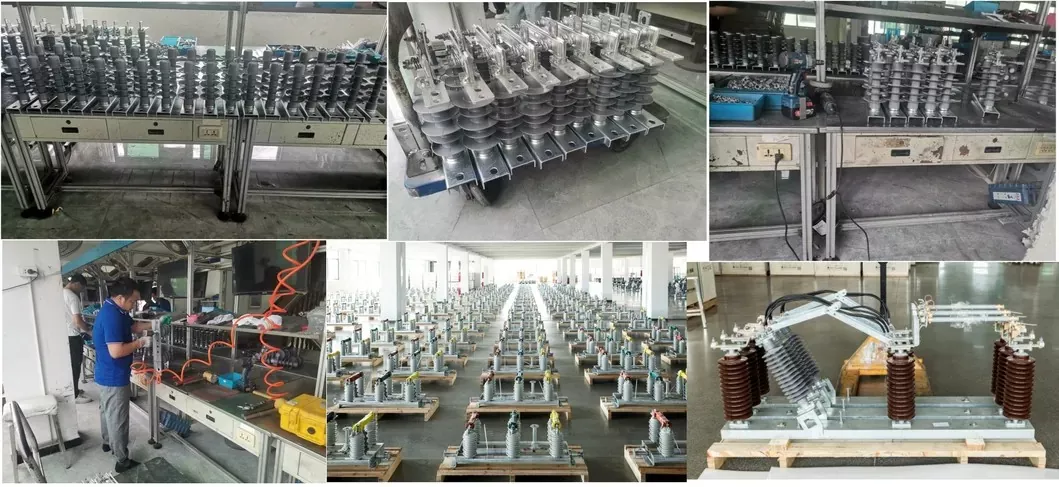

Наша фабрика

(Х)ГВ9-12 серија спољни високонапонски АЦ монофазни растављач/изолациони прекидач (у даљем тексту "растављач/изолациони прекидач") се користи за укључивање 10кВ водова под напоном и без оптерећења, као и за електричну изолацију ремонтованих високонапонских аутобуса, прекидача и друге високонапонске опреме под напоном.

Растављачи/изолациони прекидач је у складу са техничким стандардима ГБ/Т 1985-2014 напонске и струјне изолационе склопке и уземљиваче, ДЛ/Т 486-2010 високонапонске АЦ изолационе склопке и уземљиваче.

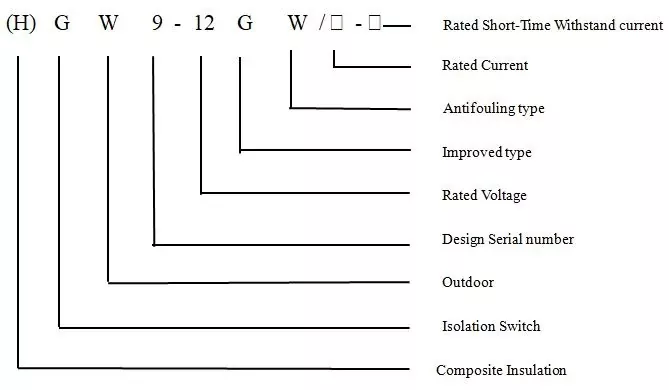

МОДЕЛ И ЗНАЧЕЊЕ

Услови животне средине за употребу

1. Надморска висина: Не прелази 1000 метара. Ако је надморска висина већа од 1000 метара, номинални ниво топлотне изолације треба прилагодити у складу са тим.

2. Температура околине: Горња граница +45℃, доња граница -40℃, просечна температура најтоплијег месеца 30℃, максимална дневна температурна разлика 25К.

3. Интензитет соларног зрачења (напољу): 0,1 В/цм²

4. Брзина ветра/притисак ветра (напољу): 0,5 м/с / 700 Па

5. Степен загађења: класа Е

6. Дебљина залеђивања: Не прелази 20 мм

7. Влажност: Дневна просечна релативна влажност не прелази 95%, просечна месечна релативна влажност не прелази 80%

8. Сеизмичке перформансе: Хоризонтално убрзање 0,3м/2, вертикално убрзање 0,15м/с²

9. Фактор сигурности: тропериодни талас синусне резонанције, фактор сигурности већи од 1,67.

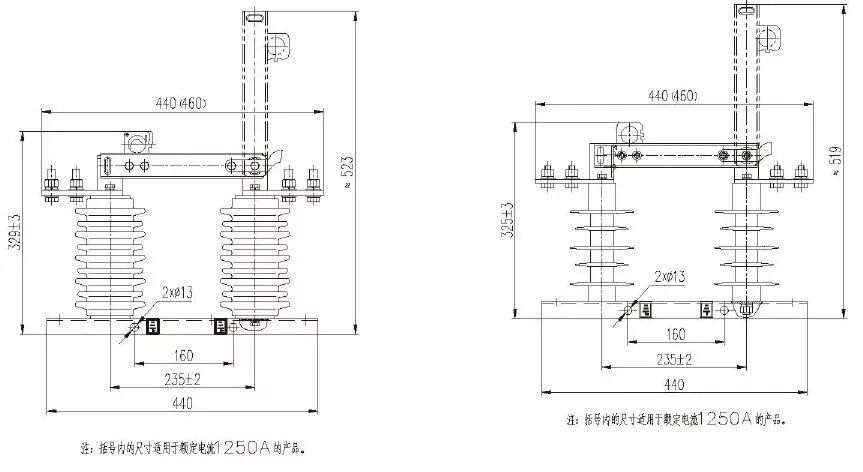

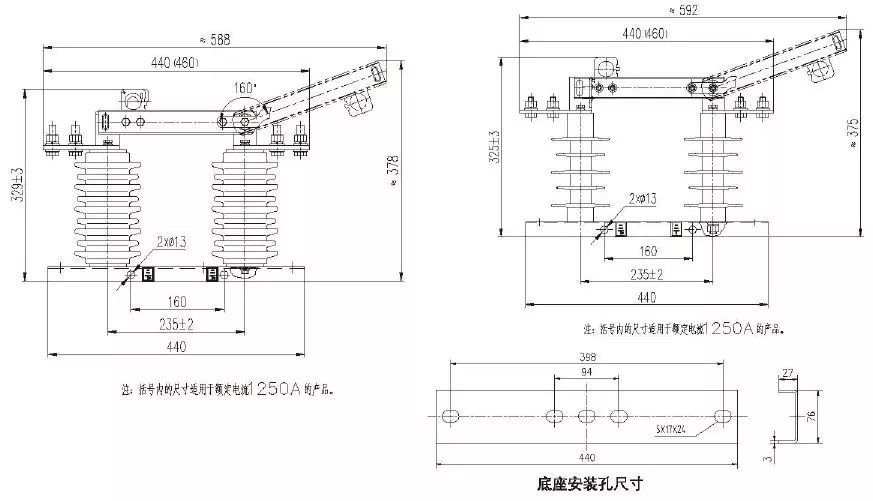

ПРЕГЛЕД И УГРАДНА ДИМЕНЗИЈА

Технички подаци

Кључне предности

1. Значајно побољшана структура производа и отпорност на корозију. Када је затворена, проводна плоча има функцију самозакључавања. Да бисте отворили, једноставно повуците куку за закључавање да бисте се аутоматски откључали. База је опремљена проводљивом опругом и поклопцем опруге; самозакључујући уређај укључује плочу за закључавање, куку за закључавање и опругу куке за закључавање. Сви стандардни делови су направљени од немагнетног нерђајућег челика СУС304 са сјајном завршном обрадом и одличном отпорношћу на корозију.

2. Проводна плоча нема запорну браву; максимални угао отварања ротације није мањи од 160 степени, а основа проводне плоче нема клипове од нерђајућег челика. Процеси пасивације, закивања и високоеластичне инсталације се користе за одржавање контактне силе стезања.

3. Главне компоненте кола ГВ9 спољног високонапонског изолационог прекидача користе Т2 црвени бакар. Стационарни контакти и терминали су интегрално обликовани, у потпуности решавајући проблеме са контактима изазваним заваривањем стационарних контаката и терминала у прошлости.

4. Све проводне компоненте у главном колу су посребрене дебљине не мање од 20 мм и подвргнуте су запечаћеном антиоксидационом третману. Површинска облога је светла и издржљива, поседује јаку отпорност на оксидацију, одличну проводљивост и отпор кола од 80 ммΩ.

5. Терминали за ожичење имају структуру са двоструком рупом, направљену од тврде легуре бакра, са спољним посребреним слојем.

6. Овај прекидач користи екстерну контактну опругу притиска, са проводљивим контактима који остварују контакт са структуром "фиксног лука", обезбеђујући веома уједначен притисак и функцију самочишћења. Контактни притисак остаје константан током дугог периода, осигуравајући сигурност и поузданост производа током рада на великим удаљеностима.

7. Изолатор је направљен од керамичког или силиконског гуменог композитног материјала високе чврстоће и дизајниран је са великом пузном стазом, испуњавајући захтеве против загађења класе Е и поседује добре способности против загађења и карактеристике рада на великим удаљеностима.

8. Минимална удаљеност од покретних делова ГВ9 спољног високонапонског изолационог прекидача до земље је већа од 200 мм, а размак између прекида је већи од 230 мм, што га чини погодним за подручја на великим надморским висинама.
