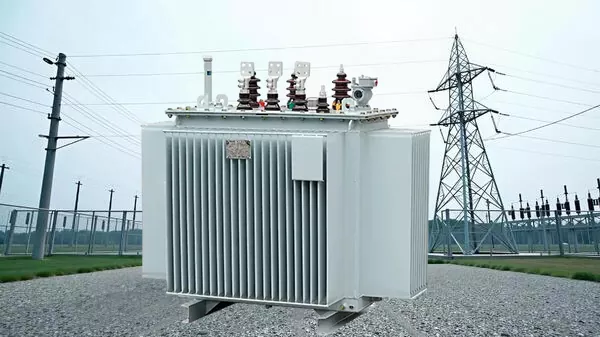

Енергетски трансформатори су кључни део свеобухватног портфеља производа произвођача Цехо, који пружају поуздану заштиту и ефикасан пренос за системе напајања. Користимо напредне технике дизајна у производњи ових производа, нудећи трансформаторе уроњене у уље и суве трансформаторе.

Трансформатори сувог типа наспрам трансформатора уроњених у уље: Шта изабрати?

Цехо ће вам пружити савете на основу ваших специфичних потреба. Ако намеравате да га користите у затвореном простору, посебно у срединама где је безбедност од пожара најважнија, као што су тржни центри са великим прометом, стамбене зграде или школе, препоручујемотрансформатори сувог типа. Они користе ваздух или смолу као медијум за изолацију/хлађење, елиминишући ризик од цурења уља и поједностављујући одржавање.

Међутим, ако га користите на отвореном или у индустријским подстаницама,трансформатори уроњени у уљенуде боље расипање топлоте и капацитет преоптерећења, чинећи их економичнијим и ефикаснијим за апликације високе снаге.

Рутинско одржавање

Пружамо свеобухватну постпродајну услугу и техничку подршку, а такође нудимо и неке предлоге за одржавање производа. Цехо производи се релативно лако инсталирају и одржавају, захтевају минималне провере или замене компоненти; довољне су редовне инспекције из потребних углова.

Најосновнији и најједноставнији метод је визуелни преглед. Цурење уља, корозија, боја силикона у вентилу за ваздух и интегритет чаура и заптивки често се могу уочити визуелно. Ако се ови проблеми појаве током свакодневног рада, могу се одмах решити. Након тога се може извршити електрично испитивање. За било каква питања или у вези са развојем плана одржавања у условима рада, контактирајте Цехо.

Ако је могуће, препоручујемо да извршите термичку инспекцију, користећи инфрацрвену термовизију да бисте идентификовали вруће тачке на чаурама, спојевима и површини резервоара. Ако сте купили један од наших трансформатора уроњених у уље, анализа диелектричне чврстоће, садржаја влаге и раствореног гаса је такође неопходна да бисте искључили унутрашње грешке кроз анализу уља.

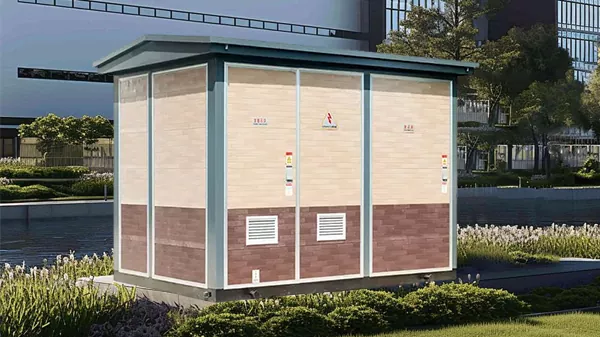

Подстаница кутијастог типа има компактан, интегрисани дизајн који комбинује расклопну опрему средњег напона, дистрибутивне трансформаторе инисконапонски расклопни уређају једну јединицу, нудећи самостално решење за дистрибуцију електричне енергије компаније Цехо. Ефикасно претвара снагу из извора средњег напона 11кВ или 33кВ у нисконапонске излазе од 400В/230В. Његов монтажни дизајн такође минимизира време инсталације на лицу места, што га чини брзом и практичном опцијом.

Мере предострожности при инсталацији

Инсталација трафостанице кутијастог типа је брза и лака, али се не може нигде поставити. Уверите се да локација коју одаберете има једноставну, хоризонталну бетонску подлогу или темељ који може да издржи укупну тежину подстанице. Молимо вас да унапред потврдите да ли су на снази мере за одводњавање за чисту позицију. Ако јетрансформатор уроњен у уљеако се користи, доњи уљни заптивач се мора поставити.

Формална инсталација је заправо веома згодна. Јединица је састављена, ожичена и тестирана у Чеховој фабрици. Потребно је само поставити локацију на темељ, спојити на доводну линију, функционални тест и преглед. Ако у будућности нисте задовољни тренутном поставком, могуће је проширити и реновирати. Најлакши начин је додавање напојних панела на нисконапонском нивоу разводног уређаја. Међутим, ако се ради о надоградњи капацитета или реновирању средњенапонских расклопних уређаја, препоручује се да нас контактирате и добијете циљанији план реновирања.

Спецификације компоненти

• Одељак за СН разводну опрему:
  • Тип: са СФ6 изолацијом, вакуумски прекидач (ВЦБ) или разводни уређај са ваздушном изолацијом (АИС).
  • Носивост прекидача: 630А, 1250А, 2000А.
  • Заштита: Интегрисани прекострујни, земљоспојни релеји и мерни ЦТ/ПТ.
  • Стандарди: ИЕЦ 62271-200, ИЕЕЕ Ц37.20.2.
• дистрибутивни трансформатор:
  • Тип: Потопљен у уље (ОНАН) или суви (Цаст Ресин - СЦБ).
  • Класа изолације: За тип уља: Класа А (105°Ц). За суви тип: класа Ф (155°Ц) или класа Х (180°Ц).
  • Група вектора: Дин11, Иин0, или како је наведено.
  • Импеданса: 4%, 6% или према спецификацији купца.
  • Стандарди: ИЕЦ 60076, ИЕЕЕ Ц57.12.
• Одељак НН разводног уређаја:
  • Главни ЛВ прекидач: ваздушни прекидач (АЦБ) или прекидач у калупу (МЦЦБ).
  • Одлазни фидери: МЦЦБ или прекидачи осигурачи (СФУ).
  • Назив сабирнице: до 4000А, бакар или калај.
  • Мерење: Мултифункционални дигитални мерач енергије, струјни трансформатори.
  • Стандарди: ИЕЦ 61439-1/-2, УЛ 891.
• Кућиште и помоћна опрема:
  • Материјал: вруће поцинковани челични лим (дебљина мин. 2 мм).
  • Завршна обрада: Епоксидни прајмер и полиестерски прах (по избору боја).
  • Вентилација: Принудно хлађење вентилатором са термостатима, ламелама и мрежама против инсеката.
  • Осветљење: Унутрашње ЛЕД осветљење са прекидачем на вратима.
  • Уземљење: Потпуна унутрашња сабирница за уземљење спојена на спољашње уземљене јаме.

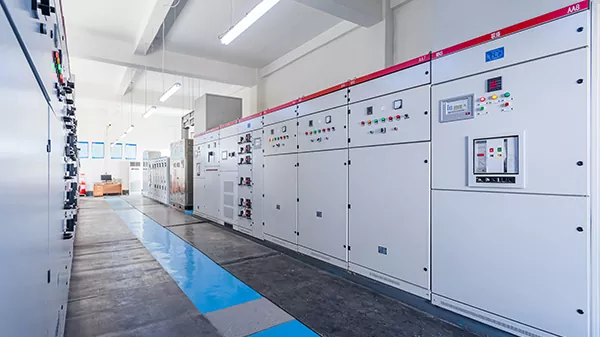

Цехо је добављач из Кине који нуди комплетан асортиман производа за системе напајања, укључујући разводне уређаје, уређај који се користи за контролу, заштиту и изолацију електричне опреме. Са овом опремом електрична енергија се може безбедно и поуздано преносити од електране до крајњег корисника. Увек смо држали корак са променама и развојем времена да бисмо спровели истраживање производа и иновације у развоју, напредно праћење и функције паметне мреже ће моћи да побољшају оперативну ефикасност.

Врста производа

Углавном вам можемо понудити производенисконапонски разводни уређајивисоконапонске разводне апаратуре, поред тога, ако се подели по напонској класи, тржиште ће видети и расклопне уређаје средњег напона.

Нисконапонски, користи се у називном напону испод 1000В електроенергетског система, за свакодневни живот, домаћинство, комерцијалу, а не рачунајући неке мале индустријске апликације је веома погодан избор за заштиту нисконапонских кола.

Висок напон се користи за електроенергетске системе са називним напонима изнад 36кВ, велики пренос електричне енергије и високонапонска дистрибуција морају изабрати овај производ, иначе не постоји начин да се одржи сигурност и стабилност високонапонских електроенергетских система.

Главне функције

Основне функције комутационе опреме можемо сажети у неколико речи: пребацивање, заштита и изолација.

Функција пребацивања је лако разумљива; комутаторска опрема може искључити и повезати кола. Обично се користи за контролу напајања током нормалног рада, као и за искључивање напајања када је потребно прекинути напајање ради одржавања или поправке.

У погледу заштите, главне функције су заштита од преоптерећења и кратког споја. На основу постављених прагова струје или напона, опрема ће аутоматски искључити коло у случају преоптерећења; у супротном може доћи до прегоревања електричне опреме, ау озбиљнијим случајевима може доћи до пожара.

Функција изолације потпуно изолује коло од напајања током одржавања или поправке, штитећи оператере.

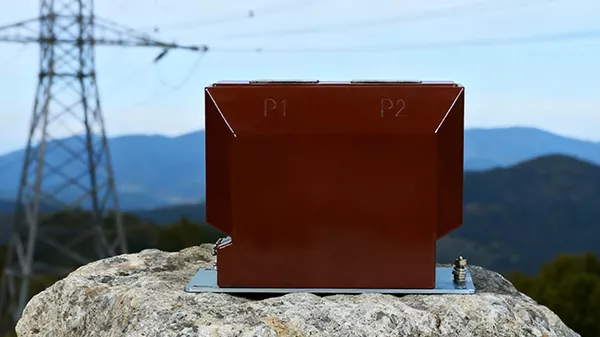

Контактирајте Цехо за куповину нашег инструментног трансформатора, као и других производа који могу да конфигуришу комплетан сет електричне опреме за вас. Овај специјализовани уређај смањује високи напон и високу струју на стандардизоване ниске нивое, обезбеђујући неопходну изолацију између примарних кола велике снаге и нисконапонских секундарних кола, а такође је прецизан и ефикасан уређај.

Главни тип

Струјни трансформаторинапонски трансформатор, ова два су главна типа, али постоји посебна категорија, такође Чехо може бити систематичан, тј.комбиновани инструментни трансформатор.

Струјни трансформатор се користи за смањење високе примарне струје на стандардну секундарну струју. Његов примарни намотај је повезан серијски са проводником струје која се мери. Излаз секундарног намотаја је повезан са амперметром, мерачем снаге, мерачем електричне енергије и заштитним релејем.

Напонски трансформатори се користе за смањење високих напона система на стандардне секундарне напоне, са примарним намотајима повезаним паралелно између фазног и неутралног проводника, или између две фазе. Секундарни излази се користе за волтметре, ватметре, фреквентне мераче, уређаје за синхронизацију и заштитне релеје.

Комбинација је такође веома лака за разумевање, односно интеграцију њих двоје заједно.

Које факторе треба узети у обзир при избору носивости за инструменталне трансформаторе?

Избор парова оптерећења је важан да би се одржала номинална тачност. Укупно оптерећење прикључка укључује импеданцију свих прикључних жица, терминала и повезане опреме, тако да приликом одабира потврдите да је називно оптерећење инструментног трансформатора једнако или веће од израчунатог укупног оптерећења прикључка. Ако не можете сами да потврдите ово, контактирајте Цехо са релевантним информацијама и ми ћемо пронаћи савршену.

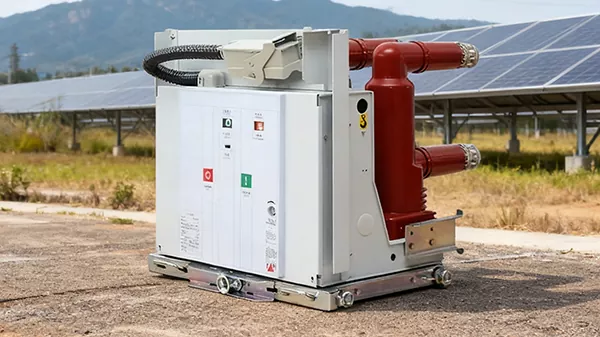

КонтактЦехои купите наше високонапонске електричне компоненте, које нису обичне компоненте, већ камен темељац енергетске инфраструктуре. Одабиром правих компоненти за сигурност, радни век и континуитет рада, а квалитет је такође кључни елемент, ми ћемо вам пружити решење на једном месту.

Називни напон ВС отпорни напон, у чему је разлика?

Зависоконапонске електричне компоненте, називни напон је максимални напон система који могу да издрже у нормалним радним условима и повезан је са ограничењем непрекидног рада компоненте. Издржљиви напон је већи испитни напон који се примењује на изолатор, трајање је релативно кратко, а изолатор треба да буде у стању да га издржи без квара, како би одржао стабилност под прелазним и ударним напонима.

Кључни критеријуми за избор

Системски напон: Максимални напон система за који је компонента пројектована.

Диелектрична чврстоћа: проверите отпорни напон фреквенције струје (50/60Хз) и импулс муње (1,2/50 μс).

Називна струја: мора се узети у обзир трајна носивост струје, температура околине и потенцијално преоптерећење.

Перформансе кратког споја: издржати топлотно и механичко напрезање изазвано максималном струјом квара унутар одређеног трајања.

Услови околине: За спољне компоненте узмите у обзир ниво загађења (ИЕЦ 60815), надморску висину, опсег температуре околине, сеизмичку активност и излагање УВ зрачењу.

Делимично пражњење: чаура и терминали и друге кључне компоненте, низак ниво делимичног пражњења је кључни показатељ дуготрајног интегритета изолације.

Материјал и издржљивост: порцелан, композитни полимер, са различитим предностима.

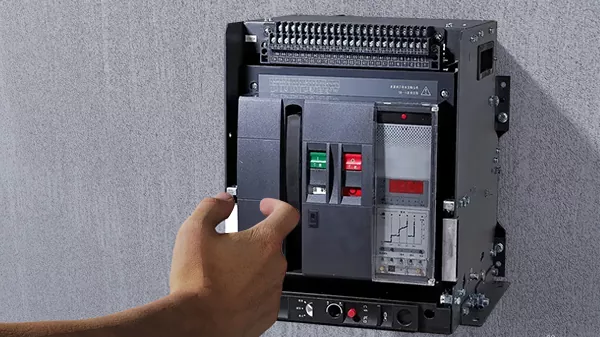

Нисконапонски прекидачи су важни за електричну заштиту и аутоматски прекидају струјне кругове у случају преоптерећења, кратког споја или квара, било у свакодневном животу или индустрији.Цехоје професионални произвођач и добављач, искусан у индустрији, може нас контактирати за специфичне информације о овој опреми, прилагођену циљану конфигурацију.

Додатна опрема и опционе карактеристике

Помоћни контакти: користе се за даљинско означавање статуса прекидача.

Алармни контакти: указују на услове окидања узроковане преоптерећењем или кратким спојем.

Поднапонско ослобађање: прекидач који се аутоматски искључује када мрежни напон падне испод постављеног прага.

Окидач: омогућава даљинско искључивање прекидача помоћу спољних сигнала.

Моторни оператер: даљинско укључивање/искључивање прекидача.

Уређај за закључавање: опремљен катанцем за сигурносно закључавање/означавање.

Поклопци терминала: спречавају случајан контакт са деловима под напоном.

Комуникациони пакет: за интеграцију у системе управљања зградом и системе за праћење и прикупљање података.

Одржавање и тестирање

Одржавањенисконапонски прекидачи, специфични циклус треба проценити према радном окружењу и радној фреквенцији. Визуелни преглед и механичко испитивање сваке 1-2 године ако је стабилан, чист и ретко се користи. Али ако га користите у тешким индустријским окружењима или веома критичним апликацијама, препоручује се да сваке године обављате инспекцију термичке слике како бисте проверили да ли има врућих тачака и свеобухватан електрични тест сваких 3-5 година.

Цехо препоручује проверу отпора изолације, мерење контактног отпора и тест убризгавања. Ако нађете одређене проблеме или сматрате да треба да замените и надоградите, можете нас контактирати и добити техничку подршку.

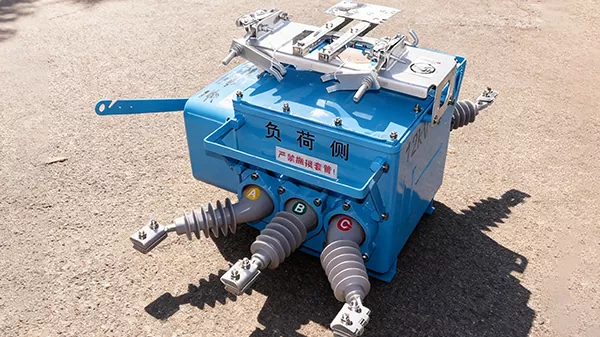

У области индустријске дистрибуције и контроле електричне енергије, високонапонски прекидач је веома важан, ако тражите производ који може савршено да ради у екстремним условима, можете одмах контактирати Цехо.

Која је основна разлика између високонапонског прекидача и прекидача?

Високонапонски прекидачиа високонапонски прекидачи се разликују по функцији и сценаријима примене. Ако питате најосновнију разлику, она је углавном функционална, а функција одређује употребу.

Високонапонски прекидачи се користе за нормално повезивање и искључење кола, да раде без грешке и често се користе за одржавање опреме и пребацивање оптерећења. Заштитна функција високонапонског прекидача чини га погоднијим за употребу у ситуацијама квара као што су кратки спој и преоптерећење.

На шта треба обратити пажњу када бирам високонапонски прекидач?

Не брините о избору неодговарајућих производа,контактирајте Чехо, ми ћемо израдити конкретна решења за вас, ако желите прво да размотрите општи правац, ове тачке су оне на које треба обратити пажњу, прва је називни напон и струја, укратко, не можете изабрати она која нису у складу са електроенергетским системом. Друго, његов уклопни капацитет треба да буде у стању да издржи струје оптерећења и потенцијалне струје кратког споја.

Осталих неколико углова, углавном зависи од окружења у којем ћете користити високонапонски прекидач, потребно је узети у обзир температуру, влажност, корозивност, у комбинацији са окружењем да бисте утврдили да ли постоји циљанија безбедносна и заштитна функција, а ако је радна фреквенција чешћа, потребно је изабрати и одговарајући, који се разликује од опште намене.

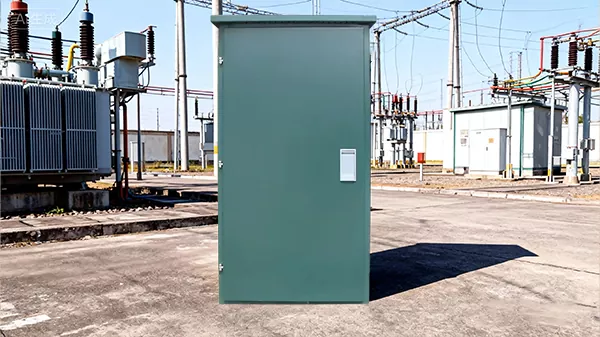

Изаберите Цехо'сКабелска грана кутијада вам помогне да ефикасно и безбедно управљате кабловима у вашој сложеној инфраструктури напајања, података и комуникација. Ови производи ефикасно штите везе од опасности по животну средину, механичког стреса и неовлашћеног приступа, док одржавају систематско ожичење, побољшавајући поузданост, безбедност и лакоћу одржавања.

Које су кључне безбедносне провере пре пуштања у рад разводне кутије за каблове?

Потврдите да јеграна кутијаје потпуно без напона и закључан.

↓

Све кабловске везе су затегнуте на тачну спецификацију обртног момента или подешене ако нису, иначе може доћи до прегревања.

↓

Проверите да ли је свака грана инсталирана са исправним осигурачем или прекидачем према дизајну система.

↓

Све некоришћене улазне тачке за каблове морају бити правилно запечаћене чеповима да би се одржала ИП заштита, потврдите ово.

↓

Да ли су кућишта и сабирнице правилно уземљене?

↓

Комплетна испитивања отпорности изолације и континуитета према прописима.

Карактеристике заштите животне средине и инсталације

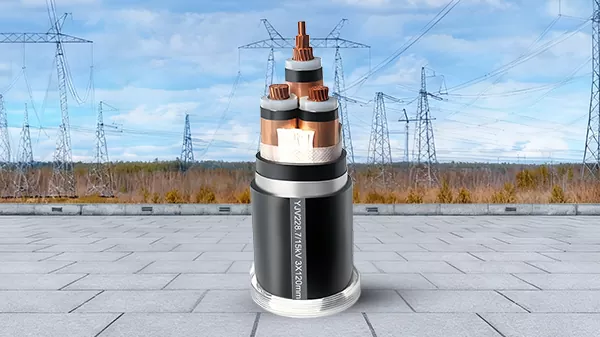

Цехо може да обезбеди расклопне уређаје, трансформаторе, трафостанице и другу електричну опрему, а каблови су такође важни за електричне системе, који су такође део наших решења за производе на једном месту. Стриктно следимо индустријске стандарде, напредну технологију и дужи век трајања.

Које врсте каблова нудимо?

Цехо нуди каблове ниског, средњег и високог напона.

Нисконапонски каблдизајн је једноставан, опсег напона је испод 0,6/1кВ, али иако је дизајн једноставан, требало би да има отпорност на хабање, отпорност на корозију и функције успоравања пламена.

Опсег напона одсредњенапонски кабловије између 1кВ и 35 кВ, изолација и напонски отпор су бољи, а захтеви за спољну заштиту су виши. Користићемо вишеслојни дизајн изолације.

Опсег напона одвисоконапонски кабловипрелази 35кВ, између 35кВ и 220кВ. Ово треба да изаберете за пренос струје на велике удаљености. Дизајн овог типа производа је одговорнији од претходна два, са високим перформансама изолације и тестиранијом отпорношћу на напон.

Опсег примене

Ово такође треба разликовати према типу напона напонског кабла, а општа употреба ће свакако изазвати проблеме. Цехо нисконапонски каблови могу се користити у кућама, индустријским зградама, тржним центрима, пословним зградама и другим местима за пренос електричне енергије до различите терминалне опреме и објеката.

Каблови средњег напона могу да повезују различиту електричну опрему и често се виде у апликацијама за пренос електричне енергије између градских дистрибутивних мрежа, индустријских објеката и трафостаница.

Високонапонски каблови који су поменути изнад, ултрависоки напонски далеководи, пренос енергије на велике удаљености, морају да користе такве каблове.
