Шта је подстаница кутијастог типа?

Шта иаА Подстаница кутијастог типа?

А Подстаница кутијастог типатакође познат као а префабрикованеили компактна трафостаница,  је фабрички састављена, затворена јединица која интегрише све битне компоненте традиционалне електричне подстанице у једно метално кућиште отпорно на временске услове. Дизајниран је за трансформацију и дистрибуцију енергије средњег напона (СН) до ниског напона (НН).

Замислите то као „плуг-анд-плаи“ електродистрибутивну станицу која замењује велике зграде подстаница од цигле и малтера.

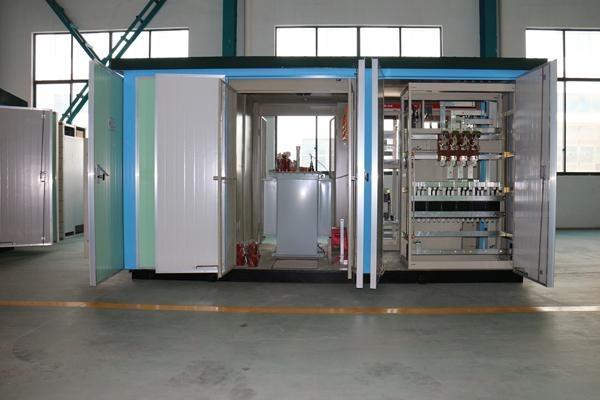

Компоненте атрафостаница кутијастог типа

A трафостаница кутијастог типа је пројектован са три главна одељка: високонапонским разводним апаратом, трансформатором и нисконапонском дистрибутивном опремом. Сваки одељак игра кључну улогу у обезбеђивању ефикасне конверзије и дистрибуције енергије.

Високонапонски разводни уређај

Обично ради на називном напону од 10 кВ или 35 кВ.

Садржи домаће или увезене прстенасте главне јединице и вакуумске прекидаче.

Опремљен осигурачима за ограничавање струје ради повећања сигурности.

Трансформерс

Доступан у конфигурацијама са уроњеним и сувим типом.

Може да прими трансформаторе до 1600 кВА.

Поседује заштитно кућиште од изолационих или металних материјала.

Нисконапонска дистрибутивна опрема

Укључује панеле за дистрибуцију енергије, панеле за осветљење, мерне панеле и панеле за компензацију реактивне снаге.

Опремљен аутоматским системима за контролу температуре и кондензације.

Помаже у постизању ефикасне испоруке енергије до краја корисника.

Карактеристике подстаница контејнерског типа

(1) Напредна технологија, сигурна и поуздана; (2) Висок степен аутоматизације; (3) Фабричка префабрикација; (4) Флексибилне опције конфигурације; (5) Исплативо са брзим резултатима; (6) Компактан отисак; (7) Естетски пријатан дизајн који се добро уклапа са околином.

Класификација трафостаница кутијастог типа

1) Модуларни тип. Високонапонска и нисконапонска расклопна опрема и трансформатор су смештени у металном кућишту, са оперативним пролазом резервисаним унутар високонапонске и нисконапонске дистрибутивне опреме. Ова врста подстанице контејнерског типа је релативно велике величине и данас се ретко користи.

(2) Тип интегрисане јединице. Уместо коришћења постојећих комплетних комплета опреме, високонапонски и нисконапонски уређаји за контролу и заштиту се инсталирају директно унутар кућишта како би се формирала једна целина. Дизајнирана за рад без одржавања, ова кућишта немају оперативни пролаз и компактна су; познате су и као подстанице европског или стандардног типа кутијасте подстанице.

(3) Интегрисани тип. Овај дизајн поједностављује високонапонске контролне и заштитне уређаје тако што се налазе и високонапонска и нисконапонска дистрибутивна опрема и главно тело трансформатора заједно у резервоару за уље трансформатора, чинећи једну целину. Још је компактнији, са запремином упоредивом са запремином трансформатора уроњеног у уље истог капацитета — отприлике једне трећине величине кутијасте трафостанице европског стила. Такође је позната као подстаница кутијастог типа у америчком стилу или подстаница кутијастог типа компактног типа.

Врсте и моделитрафостаница кутијастог типаs

трафостаница кутијастог типаДоступни су у различитим моделима и конфигурацијама како би задовољили различите оперативне потребе. Сваки модел је пажљиво дизајниран да понуди специфичне предности и одговори на јединствене захтеве корисника.

Уобичајени модели

Модели високонапонских разводних уређаја

Модели ормара са трансформаторима сувог типа

Модели нисконапонских расклопних уређаја

Глобални стандардни модели

европски стил: Веће величине са централизованим компонентама.

амерички стил: Нуди боље перформансе хлађења, али је веће величине.

Интегрисано: Мањи отисак, али нуди предности сличне америчком стилу.

Смернице за рад и одржавање

Ефикасне стратегије рада и одржавања су кључне за животни век и поузданосттрафостаница кутијастог типас. Редовне активности инспекције и одржавања спречавају неочекиване кварове и осигуравају несметано напајање електричном енергијом.

Основни оперативни захтеви

Инсталирајте на повишеној платформи како бисте спречили улазак воде.

Осигурајте поуздану везу са мрежом за уземљење како бисте осигурали сигурност.

Одржавајте подручје око трафостанице чистом и без остатака.

Редовни прегледи и одржавање

Редовно проверавајте високонапонску опрему и трансформаторе.

Спроведите тестове изолације да бисте осигурали безбедан рад.

Одржавајте систем за хлађење да бисте спречили прегревање.

Изазови и разматрања

Доктрафостаница кутијастог типануде бројне предности, постоје и изазови који захтевају пажљиво разматрање. Ови изазови покривају различите аспекте, укључујући утицај на животну средину и оперативна ограничења.

Разматрања животне средине и безбедности

Ризик од прегревања и потреба за адекватном вентилацијом.

Потенцијални утицаји на животну средину услед неправилног одлагања материјала.

Мере безбедности за спречавање неовлашћеног приступа.

Оперативна ограничења

Ограничења капацитета појединих модела трансформатора.

Потреба за сталним одржавањем како би се избегли проблеми у раду.

Изазови везани за интеграцију са постојећим системима.

Закључак

Трафостаница кутијастог типа је фабрички састављена затворена метална јединица за трансформацију и дистрибуцију снаге СН-НН, која интегрише основне компоненте (високонапонску расклопну опрему, трансформатор, нисконапонску опрему) као „укључи и ради“ алтернативу традиционалним подстаницама.

Поседује напредну технологију, флексибилну конфигурацију, компактну величину и економичност, са три главна типа (модуларни, у европском стилу, у америчком стилу) и различитим моделима који задовољавају различите потребе. Правилан рад и одржавање су од суштинског значаја за решавање изазова као што су прегревање и проблеми интеграције.

ЦЕХО Елецтриц се истиче својом основном предношћу флексибилног прилагођавања, нудећи прилагођена решења (напон, капацитет, сценарији примене) која покривају све стандардне моделе. Користи висококвалитетне компоненте језгра и строго контролисане трансформаторе за стабилност, плус интелигентну нисконапонску контролу. Са стандардизованом префабриковањем, једноставним одржавањем и професионалним сервисом након продаје, пружа ефикасна, сигурна и исплатива решења за напајање.

Ако имате било какве сродне потребе, посетите нашу веб страницу за више информација или директно консултујте наш стручни тим. Запамтите, бирајтеЦЕХО значи изабрати поузданост и иновативност!

Подстаница кутијастог типа (префабрикована/компактна подстаница) Честа питањаS

Основне информације

П1: Шта је подстаница кутијастог типа?

О: Подстаница типа кутије, која се такође назива монтажна или компактна подстаница, је фабрички састављена, затворена јединица која интегрише све битне компоненте традиционалне електричне подстанице у једно метално кућиште отпорно на временске услове. Користи се за трансформацију и дистрибуцију енергије средњег напона (СН) до ниског напона (НН), делујући као „плуг-анд-плаи“ алтернатива великим зградама подстаница од цигле и малтера.

П2: Које су главне компоненте трафостанице кутијастог типа?

О: Састоји се од три главна одељка, од којих сваки има кључну улогу у конверзији и дистрибуцији енергије:

Високонапонска расклопна опрема: Обично ради на 10 кВ или 35 кВ, опремљена прстенастим главним јединицама, вакуумским прекидачима и осигурачима за ограничавање струје.

Трансформатори: Доступни у конфигурацијама уроњеним у уље и конфигурацијама сувог типа, капацитета до 1600 кВА, са заштитним изолационим или металним кућиштем.

Опрема за дистрибуцију ниског напона: Укључује панеле за дистрибуцију електричне енергије, панеле за осветљење, мерне плоче, панеле за компензацију реактивне снаге и аутоматске системе за контролу температуре/кондензације.

Карактеристике

П3: Које су кључне карактеристике трафостаница кутијастог типа?

О: Главне карактеристике су: (1) Напредна технологија, сигурна и поуздана; (2) Висок степен аутоматизације; (3) Фабричка префабрикација; (4) Флексибилне опције конфигурације; (5) Исплативо са брзим резултатима; (6) Компактан отисак; (7) Естетски угодан дизајн који се стапа са околином.

Класификација и модели

П4: Које су главне класификације подстаница кутијастог типа?

О: Постоје три главна типа:

Модуларни тип: високонапонски и нисконапонски расклопни уређаји и трансформатори су у металном кућишту са оперативним пролазом; релативно велики и сада се ретко користи.

Интегрисани тип јединице: Високо- и нисконапонски контролни/заштитни уређаји су директно уграђени у кућиште (без радног пролаза), не захтевају одржавање, компактни; назива се и европским или стандардним типом.

Интегрисани тип: Опрема за дистрибуцију високог и ниског напона и главно тело трансформатора смештени су у резервоар за уље трансформатора, компактнији (око 1/3 величине европског); назива се и америчким или компактним типом.

П5: Који модели трафостаница кутијастог типа су доступни?

О: Постоје различити модели који задовољавају различите потребе, укључујући: моделе високонапонских разводних уређаја, моделе трансформатора са сувим типом, моделе нисконапонских расклопних уређаја, глобалне стандардне моделе (европски стил: већи са централизованим компонентама; амерички стил: боље хлађење, али већи; интегрисани: мањи отисак са предностима америчког стила).

Рад и одржавање

П6: Који су основни оперативни захтеви за подстанице кутијастог типа?

О: Основни захтеви су: (1) Инсталација на повишеној платформи како би се спречило продирање воде; (2) Обезбедити поуздану везу са мрежом за уземљење ради безбедности; (3) Одржавајте подручје око трафостанице чистом и без остатака.

П7: Које редовне инспекције и одржавање су потребне за кутијасте подстанице?

О: Редовно одржавање укључује: (1) Инспекцију високонапонске опреме и трансформатора; (2) Спровођење испитивања изолације како би се обезбедио сигуран рад; (3) Одржавање система за хлађење ради спречавања прегревања.

Изазови и разматрања

П8: Која питања заштите животне средине и безбедности треба узети у обзир за подстанице кутијастог типа?

О: Кључна разматрања су: (1) Ризик од прегревања, што захтева адекватну вентилацију; (2) Потенцијални утицаји на животну средину услед неправилног одлагања материјала; (3) Мере безбедности за спречавање неовлашћеног приступа.

П9: Која оперативна ограничења имају подстанице кутијастог типа?

О: Главна ограничења су: (1) Ограничења капацитета одређених модела трансформатора; (2) Потреба за текућим одржавањем како би се избегли проблеми у раду; (3) Изазови у интеграцији са постојећим системима.
