Кабл за напајање средњег напона

Ццехо је водећи произвођач и добављач каблова за напајање средњег напона – нуди ОЕМ/ОДМ услуге по конкурентним фабричким ценама! Кабл од 5кВ-35кВ се користи за дистрибуциона кола у индустријским и комерцијалним инсталацијама. Кабл за напајање средњег напона је погодан за употребу на мокрим или сувим локацијама, инсталиран је у стазама, каналима и на отвореном, ваздушно или директно закопан како то дозвољава НЕЦ. Температура не прелази 105°Ц (МВ105).

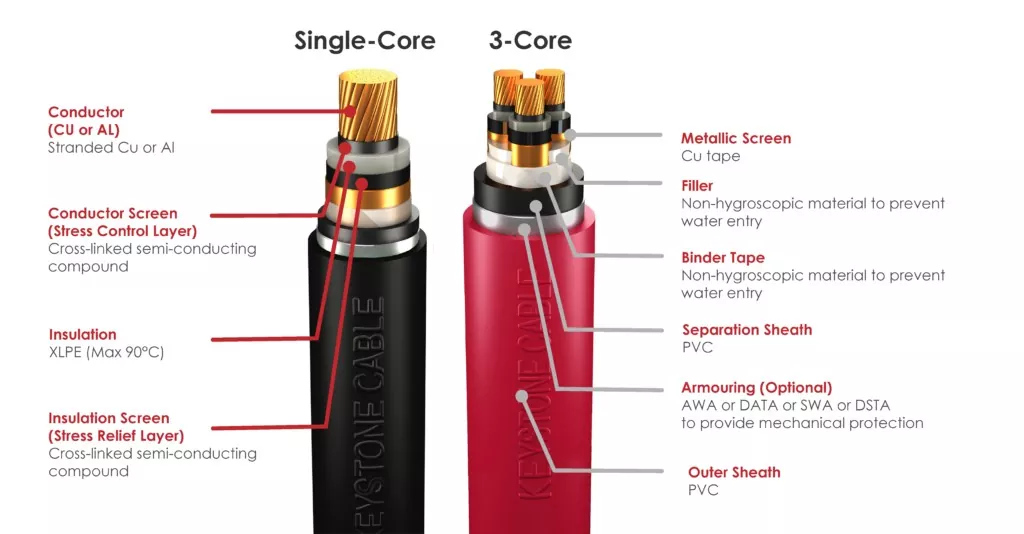

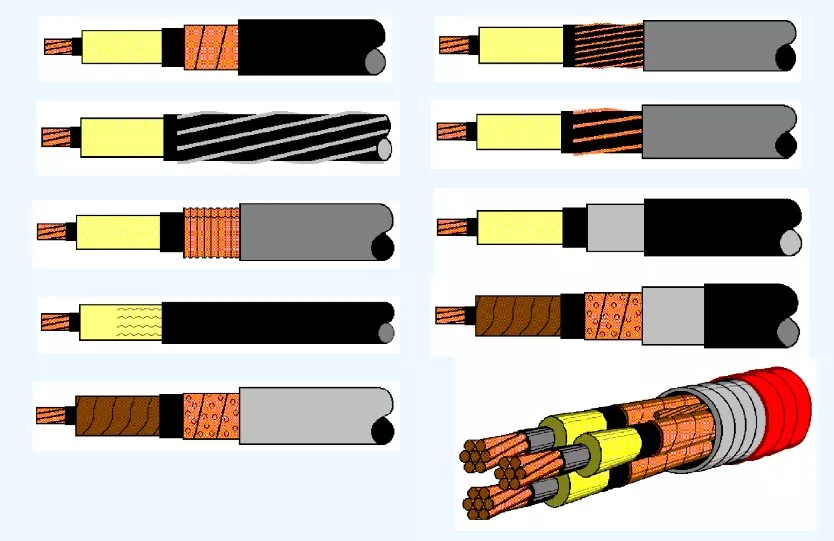

Изградња СН кабла

Диригент

Постоје 2 врсте проводника које користимо за конструкцију наших СН каблова: бакар и алуминијум.

· Бакар: Направљен од електролитичког бакра чистоће преко 99,95%.

· Алуминијум: Извучен из алуминијумских ингота са минималном чистоћом од 99,70%.

Цондуцтор Сцреен

Наш екран проводника је екструдирано умрежено полупроводно једињење које покрива метални проводник. Овај слој делује као тачка напрезања у изолацији, потенцијално слаби њену дуготрајну трајност.

Изолациони екран

Изолациони екран је умрежено полупроводно једињење екструдирано преко изолације. Обезбеђује глатку површину, служећи као прелазни материјал између изолације где постоји електрично поље и проводног металног екрана, где је електрично поље нула. Тиме се смањује напон на изолационом слоју.

Металлиц Сцреен

Метални екран се обично састоји од слоја спирално нанешене бакарне траке са преклапањем, преко изолационог екрана. Метални екран у каблу са 3 језгра обезбеђује да електрично поље остане садржано у језгру кабла.

Склоп кабла (опционо)

За каблове са 3 језгра, идентификациони таои (браон, црни, сиви) се постављају испод металног екрана пре него што се жиле положе.

Нехигроскопно полипропиленско пунило се наноси између положених жила да би се обезбедио кружни облик целог кабла. Полипропиленска трака(е) или ПЕТП (полиестерска) трака(е) се користи као заштитна трака преко положених језгара.

Одвојиви омотач (опционо)

Сви блиндирани каблови укључују екструдирани слој од црног ПВЦ-а, МДПЕ-а или ЛСЗХ-а, који се наноси преко језгра или положених језгара да би се спречила корозија раздвајањем различитих метала и избегавањем галванских ефеката.

оклоп (опционо)

Код блиндираних каблова, оклоп се наноси преко разделног омотача ради додатне механичке заштите. Једножилни каблови користе алуминијумске жице (АВА), двоструки оклоп од алуминијумске траке (ДАТА), док вишежилни каблови користе оклоп од поцинковане челичне жице (СВА) или двоструки оклоп од поцинковане челичне траке (ДСТА).

Оутер Схеатх

Сви каблови за напајање средњег напона имају екструдирани слој од ПВЦ-а, МДПЕ или ЛСЗХ  спољног омотача преко језгра, положеног језгра или оклопа. Овај омотач, обично црн, штити каблове од сунчеве светлости и термита. Друга боја се такође може обезбедити по договору између произвођача и купца.
