Који од њих има дужи век, суви трансформатор или трансформатор уроњен у уље?

У електроенергетском систему трансформатори се сматрају „срцем“ и незаобилазна су кључна опрема. Међу њима, трансформатори сувог типа и трансформатори уроњени у уље су два најчешћа типа. Његов радни век је директно повезан са стабилношћу и повратом улагања у систем напајања. Многи корисници ће бити забринути због једног питања када бирају трансформатор: који има дужи век, суви трансформатор или трансформатор уроњен у уље?

Одговор је: У нормалним условима пројектовања и рада и одржавања, теоретски животни век трансформатора уроњених у уље је обично дужи него код трансформатора сувог типа. Али ово није апсолутно. Стварни животни век зависи од изолационог система, методе одвођења топлоте, радног окружења и нивоа одржавања.

Затим ће се детаљно анализирати животне карактеристике ова два трансформатора са аспекта принципа пројектовања, радног окружења, захтева одржавања итд.

И. Разлике у принципу и структури рада

• Суви трансформатор: ослања се на ваздух или чврсте изолационе материјале (као што је епоксидна смола) за изолацију и одвођење топлоте. Не садржи запаљиве течности. Обично се користи у затвореном простору или на местима са високим захтевима за заштиту од пожара.

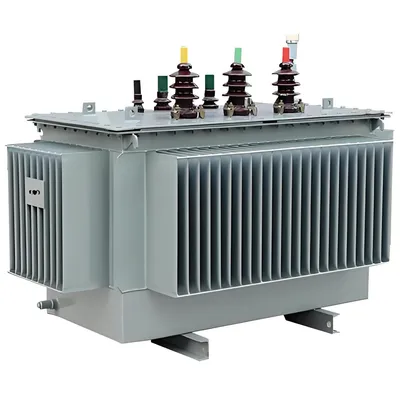

• Трансформатор уроњен у уље: Коришћење изолационог уља (као што је минерално уље) као изолацијалације и расхладног медијума, има високу ефикасност одвођења топлоте, али постоји ризик од цурења уља и запаљивости. Углавном се користи на отвореном или у великим трафостаницама.

ИИ. Анализа фактора који утичу на животни век

(1) Старење изолације

• Трансформатор сувог типа: Изолациони материјали (као што је епоксидна смола. Једном када епоксидна смола развије микро-пукотине због топлотног ширења и скупљања, перформансе изолације је тешко повратити након уласка влаге), лако је стари када је изложен топлоти, влази или загађењу дуже време, а на њен животни век и век трајања у великој мери утичу температура и влажност.

• Уљни трансформатор:

Изолациони папир је дуго био натопљен уљем и има јаку отпорност на влагу и оксидацију. Изолационо уље ће се постепено погоршавати под дејством високе температуре и кисеоника, али старење се може одложити редовном филтрацијом или заменом уља.

(2) Расипање топлоте и пораст температуре

• Трансформатор сувог типа: ослања се на природно ваздушно хлађење или вентилаторско хлађење, а ефикасност одвођења топлоте је много нижа од хлађења уља. Капацитет дисипације топлоте је слаб, а дуготрајан рад са преоптерећењем може лако довести до прегревања изолације и скратити радни век.

• Трансформатор уроњен у уље: ослањање на минерално или синтетичко естарско изолационо уље да циркулише расипање топлоте са високом ефикасношћу, топлотна проводљивост много већа од ваздуха, јака способност да издржи краткотрајно преоптерећење и добра контрола пораста температуре.

(3) Прилагодљивост животне средине

• Суви трансформатор: Плаши се влаге и прашине, погодан за чиста и сува унутрашња окружења.

• Трансформатор уроњен у уље: има висок ниво заштите и може се прилагодити спољашњим влажним и загађеним срединама, али цурење уља може загадити животну средину.

ИИИ. Типично поређење живота

• Трансформатор сувог типа: У идеалном окружењу (контролисана температура и влажност, без преоптерећења), пројектовани век трајања је углавном 20-30 година. На стварни век трајања значајно утичу нивои одржавања.

• Трансформатор уроњен у уље: Типични пројектовани век трајања обично може да достигне 20 до 30 година, а под стандардним радом и одржавањем може да достигне 30 до 40 година, или чак и дуже. Многи трансформатори уроњени у уље који раде више од 50 година и даље су у употреби, али захтевају редовно одржавање (као што је испитивање уља, преглед заптивки).

ИВ. Одржавање и трошкови

• Трансформатори сувог типа: Одржавање је једноставно и нема потребе за руковањем изолационим уљем, али је важно да изолатори буду чисти и заштићени од влаге. Након што је изолација озбиљно остарела, често се може заменити само у целини.

• Трансформатор уроњен у уље: Квалитет уља, услове заптивке и чахура треба редовно пратити, а трошкови одржавања су високи, али добро одржавање може значајно продужити животни век. Није неуобичајено да старе трафостанице потопљене у уље наставе са радом 10 до 15 година након техничке трансформације.

В. Кључне варијабле које утичу на стварни животни век

Поред структурних разлика, под истим условима, животни век трансформатора уроњених у уље је обично дужи него код трансформатора сувог типа. То је зато што су дисипација топлоте и стабилност изолације изолационог уља боља од оних од чврстих материјала, а структура потопљена у уље није осетљива на утицаје околине. Међутим, стварни животни век зависи од низа фактора:

1. Стопа оптерећења и услови преоптерећења

Дуготрајан рад који прелази 80% до 90% називног капацитета ће значајно скратити век трајања оба трансформатора.

2. Услови радне средине

• Пропадање уроњењем у уље: Подземна влажна и хемијски корозивна средина ће убрзати старење заптивки и погоршање квалитета уља.

• Суви трансформатор: Прашина, слани спреј и окружења високе влажности могу лако довести до површинског пузања и деградације изолације.

3. Ниво одржавања

• Промене уроња у уље: Редовно тестирање уља, провере заптивки и одржавање система за хлађење су кључни.

• Трансформатор сувог типа: Фокус је на чишћењу и уклањању прашине, одржавању вентилатора за контролу температуре и вентилацији околине.

ВИ. Како одабрати?

Приликом избора трансформатора живот је само један од фактора и такође се мора узети у обзир свеобухватно:

Изаберите тип уроњен у уље, који је погоднији за:

• Сценарији који захтевају дуготрајан континуирани рад, велико оптерећење и спољну инсталацију;

• Пројекти који захтевају дуг период поврата улагања (>20 година);

• Корисници који имају професионални тим за рад и одржавање и који могу прихватити редовно одржавање.

Изаберите мењач сувог типа, који је погоднији за:

• Високи захтеви за заштиту од пожара, постављени у затвореном простору или у густо насељеним подручјима;

• Желите без одржавања, са малим ризиком од пожара, еколошки прихватљивим и без уља;

• Оптерећење је релативно стабилно и не ради под екстремним преоптерећењем.

ВИИ. Закључак

Укратко, трансформатори уроњени у уље трају дуже под идеалним одржавањем, али трансформатори сувог типа такође могу обезбедити дугорочну стабилност у специфичним окружењима. Корисници би требало да бирају на основу стварних потреба, услова околине и могућности одржавања, и да инсистирају на редовној инспекцији и одржавању како би се заиста продужио век трајања трансформатора. У стварним пројектима, уместо једноставног поређења животног века, боље је фокусирати се на: да ли је модел одабран према стварним условима рада + да ли је успостављен стандардизован систем рада и одржавања.

Због тога ће све више пројеката спроводити процену животног циклуса трансформатора (ЛЦА) у раној фази, уместо да гледа само на почетну цену.
