Шта је МНС нисконапонски разводни уређај

МНС нисконапонски разводни уређај

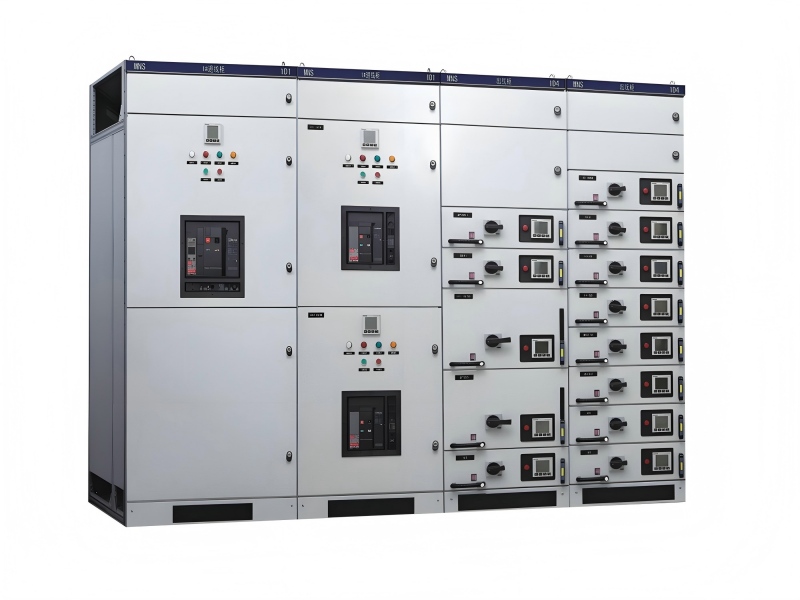

МНС нисконапонски разводни уређај је комбиновани уређај са модулима специјално дизајниран за нисконапонске системе дистрибуције електричне енергије, применљив на електричне мреже са фреквенцијом наизменичне струје од 50-60Хз и називним радним напоном од 660В и ниже.

Његова језгра је састављена од челичних оквира Ц-пресека модула 25 мм, са дизајном у три позиције (повезано/тестно/раздвојено) за јединице фиока и подржава мешовиту конфигурацију од 1-3 главне јединице, као и 1/4 и 1/2 подјединице. Укупна ефективна висина уградње ормана достиже 1800мм. Максимална називна струја хоризонталне сабирнице ове опреме може да достигне 5000А, а отпорна струја вертикалне сабирнице се креће од 900А до 1600А, са степеном заштите који покрива стандарде ИП30 до ИП54.

Његови сценарији примене обухватају конвенционална окружења као што су електране, индустријска и рударска предузећа и општинска изградња. Након посебног третмана, може се користити иу екстремним окружењима као што су нафтне платформе на мору и нуклеарне електране.

Садржај

1. Основна структура

2. Техничке карактеристике

3. Прилагодљивост животне средине

4. Типичне примене

5. Иновативни дизајн

6. Контрола квалитета

1. Структура језгра (модуларна, модул Е=25 мм)

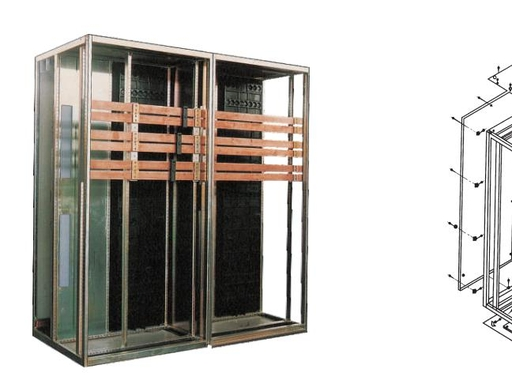

1.1 Оквир кабинета

- Материјал: хладно ваљани челични профили у облику слова Ц са рупама модула од 25 мм, поцинковани и прскани прахом за одличне антикорозивне перформансе и поуздано уземљење.

- Уобичајене димензије: висина 2200 мм, ширина 400/600/800 мм, дубина 800/1000 мм.

- Дизајн преграде: Независни функционални одељак, одељак сабирница и одељак за каблове са сигурном изолацијом између сваке области.

1.2 Функционалне јединице (тип извлачења језгра)

(1) ПЦ јединица (напојна ћелија, улазна / магистрална спојница / високострујни фидер)

- Усваја фиксну или извучену конфигурацију, опремљена прекидачима као што је Емак за апликације велике струје.

- Позиција уградње: Горњи или задњи део ормана, повезан са главном сабирницом са великом прекидном способношћу.

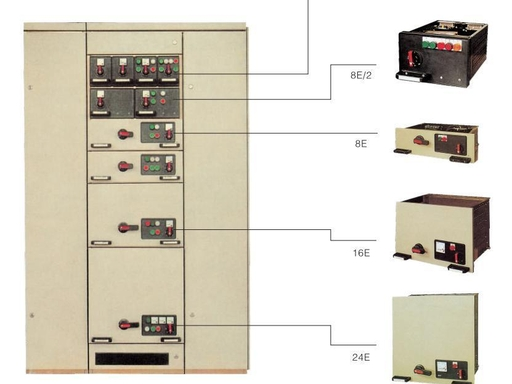

(2) МЦЦ јединица (контролни центар мотора, излаз у облику фиоке)

- Стандардне величине фиока: висина 100/150/200 мм (4Е/6Е/8Е).

- Функције: Контрола мотора (директан старт / звезда-трокут старт / меки старт), напајање, осветљење и контролни кругови.

- Три радна положаја: радни (повезан), тест (изолован), извлачење (искључено), опремљено механичким блокадама за спречавање погрешног рада.

(3) Јединица за компензацију

- Инсталиран са кондензаторским и реакторским сетовима за компензацију реактивне снаге и супресију хармоника.

(4) Јединица за мерење

- Опремљен ПТ, ЦТ и електричним бројилима за реализацију мерења електричне енергије и надзора рада.

1.3 Систем сабирница

- Главна сабирница: ТМИ бакарне шипке, хоризонтално распоређене са изолационим носачима за дистрибуцију струје.

- Дистрибуциона сабирница: Вертикално распоређена и повезана са фиокама преко утичних прикључака за поуздане контактне перформансе.

- Систем уземљења: Потпуно уземљење тела ормара, оквира и фиока да би се обезбедио континуирани учинак заштите.

1.4 Заштита и безбедност

- Степен заштите: Стандардни ИП30, прилагодљив ИП40/ИП54 за заштиту од електричног удара и страних предмета.

- Уређаји за блокаду: Механичке блокаде за троположајне фиоке, блокаде између прекидача и растављача, као и блокаде врата и прекидача.

- Изолациона структура: Инжењерске пластичне преграде високе чврстоће отпорне на ватру за спречавање лука и заштиту од случајног додира.

2. Техничке карактеристике

Оптимизовани дизајн заснован на АББ технологији реализује монтажу различитих компоненти кроз модуларизацију. Јединица са фиоком је опремљена механичким уређајем за закључавање који подржава брзо укључивање и искључивање. Утикач главног кола има одличну отпорност на кратко време и висок прекидни капацитет, са врхунском динамичком и термичком стабилношћу. Флексибилна електрична шема може задовољити већину сценарија дистрибуције енергије.

Ормар има дебелу скелетну структуру Ц-профила са двоструким антикорозивним третманом хладно ваљане челичне плоче и алуминијумске цинк плоче. Унутрашње функционалне области обухватају хоризонтални одељак сабирница, одељак за електричне компоненте и одељак за каблове, који су физички изоловани ватроотпорним пластичним плочама. Стандардни ормар има комплетну модуларну мешовиту конфигурацију и снажну прилагодљивост сцени.

3. Прилагодљивост животне средине

Уобичајени опсег радне температуре није већи од +40℃ и не нижи од -5℃ за температуру амбијенталног ваздуха, са просечном температуром у року од 24 сата која не прелази +35℃. У погледу услова влажности, релативна влажност не сме да прелази 50% при максималној температури од +40℃, а може да достигне и до 90% на +20℃.

Двоструки системи за дисипацију топлоте су конфигурисани за посебна окружења. Режим ваздушног хлађења усваја покретне плоче за дисипацију топлоте и адсорпционе мреже са активним угљем, док режим хлађења водом користи намотане цеви за воду за циркулишућу дисипацију топлоте. Режим рада се може аутоматски променити према сензорима влажности.

4. Типичне примене

У области производње електричне енергије, ова опрема служи као централни ормар за контролу мотора велике снаге и опремљена је конвенционалним серијским прекидачима. У апликацијама на подстаницама, вертикална сабирница усваја двослојну структуру са стабилним перформансама континуираног преноса струје. За сценарије петрохемијске индустрије бирају се ормарићи са степеном заштите ИП54, а одељак сабирница је премазан бојом отпорном на киселине и алкалије.

Побољшани патентирани модел који је лансиран 2024. године додаје фиоке за синхрону контролу са електричним телескопским шипкама и ротационе структуре филтерског екрана, што побољшава оперативну ефикасност и поузданост у сценаријима производње, преноса и дистрибуције енергије.

5. Иновативни дизајн

Патент за корисни модел (ЦН215221413У) компаније Јиангсу Линмаи Елецтриц 2024. реализује рад више фиока, са електричним телескопским шипкама које контролишу синхроно кретање три групе фиксних плоча.

Патент за проналазак (ЦН114665407А) компаније Схандонг Дингсхенг из 2024. укључује дизајн перформанси отпоран на влагу. Модуларна структура фиока, систем за дисипацију топлоте у два режима и механизам окидача за индукцију влаге побољшавају прилагодљивост у влажним окружењима. Уређај за повезивање горње преграде ормарића и резервоара за складиштење воде ефикасно спречава повратни ток кишнице, а структура доњег водича за проток побољшава ефикасност дренаже.

6. Контрола квалитета

Производ је добио ЦЦЦ сертификат и имплементира стандард ГБ7251.1-2005 у производном процесу. Фабрички тест укључује тест диелектричне чврстоће 2500В/1мин.

Транспортна спецификација ограничава количину појединачне пошиљке на највише 4 јединице, а вертикално одступање подизања мора бити мање од 15 степени. Током пуштања у рад, потребно је више од три теста зачепљења фиока да би се осигурала квалификована контактна отпорност контаката.

Резиме

МНС разводни уређај је врхунска нисконапонска комплетна опрема са модуларним дизајном, структуром на извлачење, високом безбедношћу, практичним одржавањем и интелигентном проширивости. Са поузданом структуром, стабилним напајањем и флексибилним одржавањем, постао је пожељна главна опрема за нисконапонске системе дистрибуције електричне енергије у индустријским и кључним грађевинским пројектима.
