ХБ-12 Еколошки прихватљива гасно изолована главна јединица са прстеном
Цехо је произвођач у Кини и можете са поверењем купити нашу ХБ-12 еколошки прихватљиву гасну изоловану главну јединицу. И ми ћемо вам понудити најбољу услугу након продаје и благовремену испоруку. Ова прстенаста главна јединица је комплетан сет уређаја за дистрибуцију електричне енергије од 12КВ, трофазни АЦ 50Хз, систем са једном магистралом и једним сегментом магистрале.
ХБ-12 Ецо-Фриендли гасом изолована прстенаста главна јединица је комплетан сет опреме за дистрибуцију са напоном од 12КВ, трофазном наизменичном струјом 50Хз, једном сабирницом и системом са једном сабирницом. Има једноставну структуру, флексибилан рад, поуздано спајање и згодну инсталацију. Различитим корисницима могу се обезбедити задовољавајућа техничка решења за различите примене. Усвајањем сензорске технологије, технологије аутоматске контроле и информационе технологије, заједно са напредним техничким перформансама и једноставним и флексибилним монтажним решењима, може да одговори на захтеве тржишта које се стално мења и погодно је за интелигентне захтеве енергетских мрежа.
ХБ-12 еколошки прихватљива гасно изолована прстенаста главна јединица је применљива на индустријске и цивилне кабловске прстенасте мреже и пројекте терминала дистрибутивних мрежа. Што се тиче пријема и дистрибуције електричне енергије, посебно је погодан за дистрибуцију електричне енергије у урбаним стамбеним подручјима, малим секундарним трафостаницама, разводним канцеларијама, кабловским разводним кутијама, кутијастим трафостаницама, индустријским и рударским предузећима, тржним центрима, аеродромима, метроима, производњи енергије ветра, болницама, спортским објектима, железницама, тунелима и другим местима.
Услови услуге
Температура ваздуха околине: -40℃-+50℃
Влажност: Максимална просечна релативна вредност, дневна<95%, месечно<90%
Надморска висина: ≤4000 М
Сеизмичка отпорност: 8 степени
Употреба под посебним условима може се преговарати
Модел

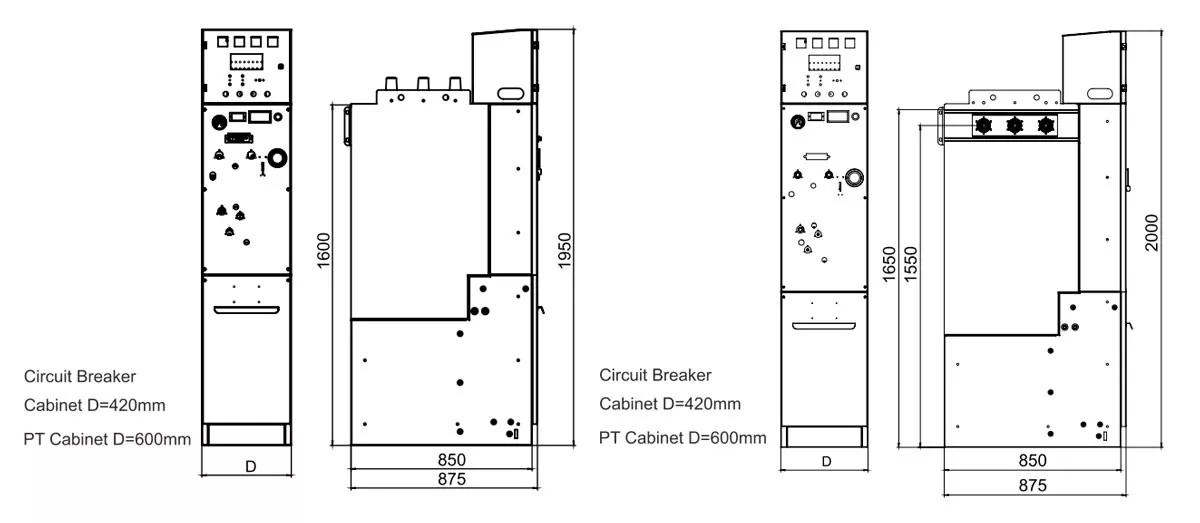

Димензије разводног уређаја
|
Величина ормарића (Ш×Д×В) |
Орман за прекидаче |
Кабловски прикључни орман |
ПТ кабинет |
|
Врхунска експанзија |
420×850×1950 |
420×850×1950 |
600×850×1950 |
|
Бочно проширење |
420×850×2000 |
420×850×2000 |
600×850×1950 |
Тецхницал Параметер
Главни технички параметри РМУ изолованог еколошким гасом
|
Називни напон |
кВ |
12 |
|
Називна струја |
A |
630 |
|
Метода гашења лука |
|
Вакумска прекидачка цев |
|
метода изолације |
|
Чист ваздух или азот |
|
Називна струја прекида кратког споја |
кВ |
20 |
|
Називна времена прекида кратког споја |
Тимес |
30 |
|
Називна струја затварања кратког споја (врх) |
кВ |
50 |
|
Називна краткотрајна отпорна струја 3с (рмс) |
тхе |
20 (главно коло), 17, 4 (коло за уземљење) |
|
Називна вршна отпорна струја |
тхе |
50 (главно коло), 43, 5 (коло за уземљење) |
|
Издржљиви напон фреквенције напајања (1 мин) |
кВ |
42 (фаза на земљу, фаза на фазу), 48 (прекидање) |
|
Издржљиви напон импулса грома |
кВ |
75 (фаза на земљу, фаза на фазу), 85 (прекидање) |
|
Делимично пражњење |
ПЦ |
≤20 |
|
Називни редослед операција вцбс |
|
О-0.3с-цо-180с-цо |
|
Отпоран на унутрашње лучне грешке |
КА\С |
20/0.5 |
|
Механички живот |
Тимес |
10000 (ВЦБ) 3000 (Изолациони прекидач, прекидач за уземљење) |
|
Отпор главног кола сваке фазе |
мΩ |
120 |
|
Називна струја кратког споја за уземљење (вршна вредност) |
Тхе |
43, 5 |
|
Времена затварања прекидача за уземљење |
Тимес |
2 |
|
Степен заштите |
МПа |
ИП67 (кутија за гас), ИП4Кс (футрола) |
|
Називни притисак гаса (манометарски притисак) |
МПа |
0.02 |
|
Минимални радни притисак гаса |
0/0 |
0 |
|
Називна годишња стопа цурења |
ппм |
0.01 |
|
Садржај влаге у ваздушној комори |
кВ |
≤150 |
|
Издржљиви напон фреквенције напајања помоћног кола (1 мин) |
|
2 |
Главни технички параметар прекидача
|
Називни напон |
12 |
|
Називна струја |
630 |
|
Називна струја прекида кратког споја |
20 |
|
Називна струја затварања кратког споја (врх) |
50 |
|
Називна краткотрајна отпорна струја 3с (рмс) |
20 |
|
Називна вршна отпорна струја |
50 |
|
Оцењени редослед операција |
О.-0.3с-Ц.О.-180с-Ц.О. |
|
Издржљиви напон фреквенције напајања (1 мин) |
42 (фаза на земљу, фаза на фазу), 48 (прекидање) |
|
Издржљиви напон импулса грома (врх) |
75 (фаза на земљу, фаза на фазу), 85 (прекидање) |
|
Делимично пражњење |
≤5 |
|
Механички живот |
10000 |
|
Отпор главне петље по фази |
≤110 |
|
Размак између контаката |
9±1 |
|
Прекорачење притиска контакта |
3±0, 5 |
|
Коначни притисак у контакту |
1800±100Н |
|
Трофазно отварање (различите фазе) |
≤1 |
|
Време прекида контакта |
≤2 |
|
Време затварања |
≤70 |
|
Време отварања |
≤60 |
|
Просечна брзина отварања |
1,1+0,2 |
|
Просечна брзина затварања |
0,8+0,2 |
|
Називни број прекида струје кратког споја |
30 |
