Како одабрати прекидаче?

Приликом избора прекидача, категорију употребе треба изабрати у складу са специфичним условима употребе и одабрати параметре као што су називни радни напон, називна струја и струја подешавања окидача. Карактеристике заштите треба изабрати у односу на криву заштитних карактеристика коју дају узорци производа, а карактеристике кратког споја и коефицијент осетљивости треба да буду верификовани. Класификација прекидача (1) Оквирни прекидач (АЦБ)

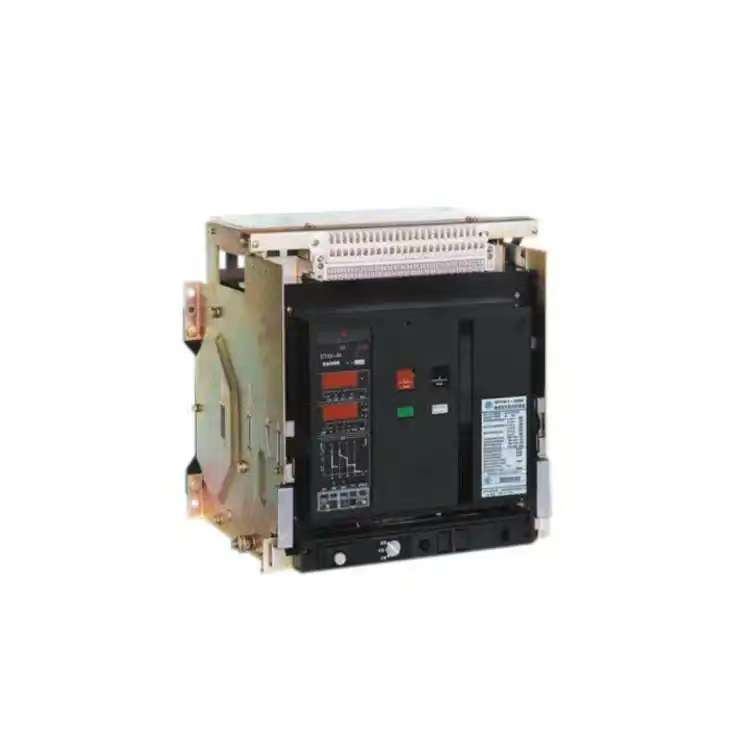

Оквирни прекидач, познат и као универзални прекидач, сви његови делови су уграђени у изоловани метални оквир, који је обично отворен, и може бити опремљен разним додацима. Погодно је заменити контакте и делове, а често се користи у главном прекидачу на крају напајања. Прекострујно ослобађање укључује електромагнетно, електронско и интелигентно ослобађање. Прекидач има четворостепену заштиту за дуго кашњење, кратко одлагање, тренутни квар и квар на земљи, а вредност подешавања сваке заштите се подешава унутар одређеног опсега у складу са степеном оквира кућишта.

     (2) прекидач у ливеном кућишту (МЦЦБ)

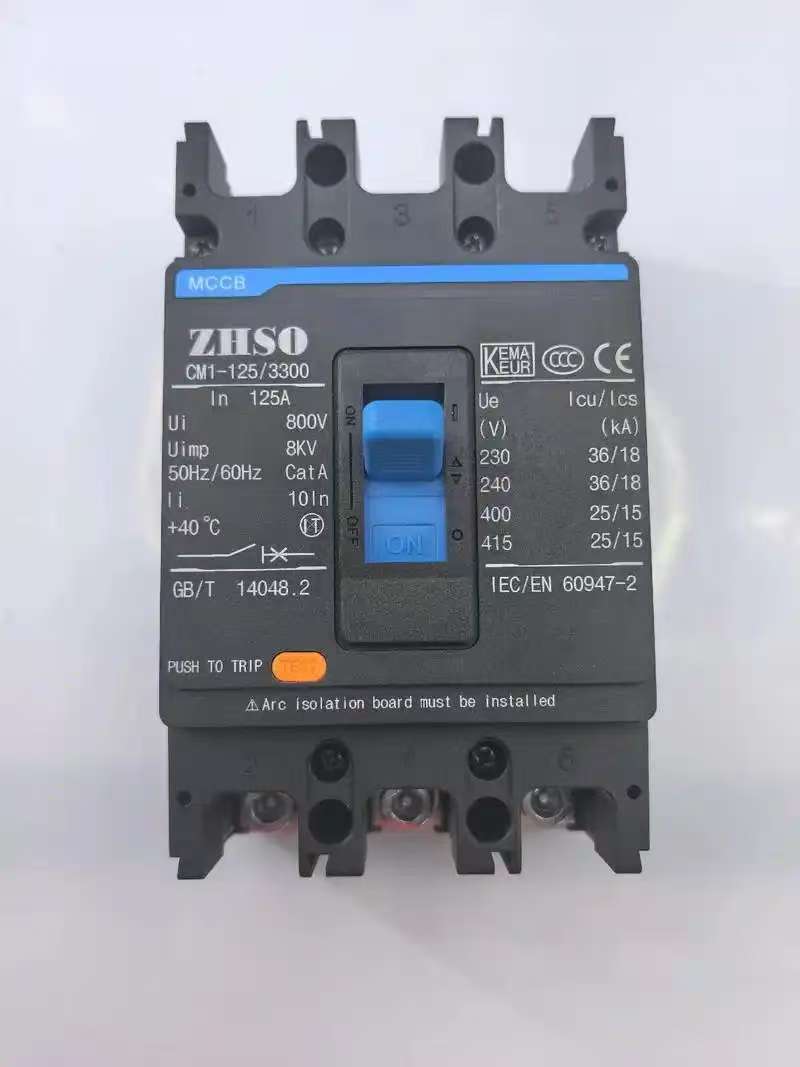

Прекидач у ливеном кућишту назива се и прекидач струјног кола уређаја, а спољни контакт терминала жице за уземљење, комора за гашење лука, ослобађање и радни механизам су уграђени у пластично кућиште. Помоћни контакти, поднапонски окидач и окидач су углавном модулисани, а структура је веома компактна. Генерално, одржавање се не разматра, па су погодни за склопке за заштиту грана. Прекидачи у ливеном кућишту обично садрже термомагнетне окидачке јединице, док су прекидачи у ливеном кућишту великих димензија опремљени полупроводничким сензорима окидања.

Постоје две врсте уређаја за окидање прекомерне струје за прекидаче у калупу: електромагнетни и електронски. Генерално, електромагнетни прекидачи у калупу су неселективни прекидачи са само два начина заштите: са дугим кашњењем и тренутним. Електронски прекидач у кућишту има четири заштитне функције: дуго одлагање, кратко одлагање, тренутни и квар на земљи. Неки нови производи прекидача са електронским ливеним кућиштем такође имају функцију регионалног селективног блокирања.

Прекидачи у ливеном кућишту се углавном користе за контролу и заштиту разводних довода, главног прекидача нисконапонских бочних излазних водова малих дистрибутивних трансформатора, контролу дистрибутивних терминала, а такође и за прекидаче за напајање различитих производних машина.

Оквирни прекидач је погодан за дистрибутивну мрежу АЦ 50Хз, називног напона 380В, 660В и називне струје 200А-6300А. Углавном се користи за дистрибуцију електричне енергије и заштиту водова и опреме за напајање од преоптерећења, поднапона, кратког споја, једнофазног уземљења и других кварова. Прекидач има различите интелигентне заштитне функције и може постићи селективну заштиту. У нормалним условима, може се користити за ретко пребацивање линија. Прекидачи испод 1250А могу се користити за заштиту мотора од преоптерећења и кратког споја у мрежи са наизменичним напоном од 50Хз и 380В.

Оквирни прекидачи се такође често користе у главном излазном прекидачу, прекидачу контакта сабирнице, прекидачу за напајање великог капацитета и прекидачу за контролу мотора великих размера на страни од 400В трансформатора.

(3) Минијатурни прекидач (МЦБ)

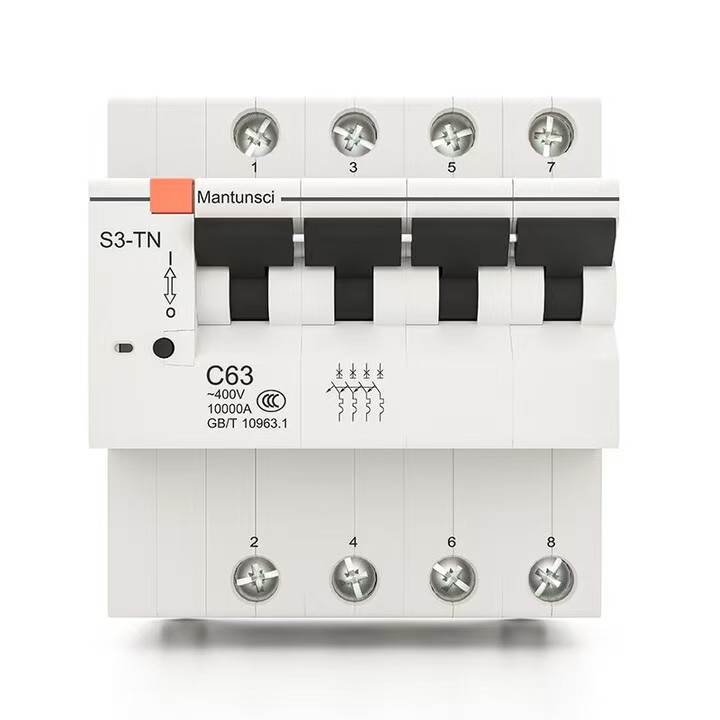

Минијатурни прекидач је један од најчешће коришћених уређаја за заштиту терминала у изградњи опреме за дистрибуцију електричних терминала. Користи се за заштиту од кратког споја, преоптерећења и пренапона једнофазних и трофазних испод 125А, укључујући униполарне 1П, биполарне 2П, триполарне 3П и квадруполне 4П.

Минијатурни прекидач се састоји од погонског механизма, контаката, заштитних уређаја (разних уређаја за окидање) и система за гашење лука. Његов главни контакт је ручно или електрично затворен. Након што је главни контакт затворен, механизам за слободно окидање закључава главни контакт у положају затварања. Намотај надструјног окидача и термички елемент термичког окидача спојени су серијски са главним колом, а завојница поднапонског окидача је спојена паралелно са напајањем.

У електропројекту цивилних зграда, минијатурни прекидачи се углавном користе за преоптерећење, кратак спој, прекомерну струју, губитак напона, поднапон, уземљење, цурење, аутоматско укључивање двоструких извора напајања и заштиту и рад мотора када се не покрећу често.

Основни карактеристични параметри прекидача

(1) називни радни напон Уе

Називни радни напон се односи на називни напон прекидача, који може да ради непрекидно под одређеним условима нормалне употребе и перформанси.

У Кини, максимални радни напон је 1,15 пута већи од називног напона система на нивоу напона од 220 кВ и ниже. Ниво напона од 330 кВ и више је 1,1 пута већи од називног напона као највећег радног напона. Прекидач може да задржи изолацију под највећим радним напоном система, а може се затворити и отворити према одређеним условима.

(2) Називна струја Ин

Називна струја се односи на струју коју ослобађање може да прође дуго времена када је околина

температура је испод 40 ℃. За прекидач са подесивим ослобађањем, то је максимална струја коју ослобађање може да прође дуго времена.

Када температура околине пређе 40℃, али не виша од 60℃, дозвољено је да ради дуже време са смањеним оптерећењем.

(3) Тренутна вредност подешавања Ир ослобађања од преоптерећења

Струја премашује тренутну подешену вредност Ир окидања, а прекидач се активира на време. Такође представља максималну струју коју прекидач може да издржи без окидања. Ова вредност мора бити већа од максималне струје оптерећења Иб, али мања од максималне струје И коју дозвољава линија.

Ир термалног окидачког релеја се обично може подесити у опсегу од 0,7 ~ 1,0 ин, али ако се користи електронска опрема, његов опсег подешавања ће бити већи, обично 0,4 ~ 1,0 ин. За прекидаче опремљене неподесивим релејем за прекострујно окидање, Ир=Ин.

(4) Вредност подешавања струје кратког споја Им

Релеј за окидање кратког споја (тренутно или кратко одлагање) се користи да би се прекидач брзо активирао када се појави висока вредност струје квара, а његов праг окидања је Им.

(5) називна краткотрајна отпорна струја Ицв

Односи се на тренутну вредност која је дозвољена да прође у договореном року. Тренутна вредност прође кроз проводник у договореном року, а проводник се неће оштетити услед прегревања.

(6) прекидна способност

Капацитет прекидања прекидача се односи на способност прекидача да безбедно прекине струју квара, што није нужно повезано са његовом називном струјом. Раније постоје 36КА, 50КА и друге спецификације. Генерално, он се дели на гранични прекидни капацитет кратког споја Ицу и радни прекидни капацитет кратког споја Ицс.

Општи принципи избора прекидача

Прво, тип и број полова прекидача се бирају у складу са сврхом; Изаберите називну струју прекидача према максималној радној струји; Изаберите тип ослобађања и типове и спецификације додатне опреме по потреби. Специфични захтеви су следећи.

1) Називни радни напон прекидача је већи или једнак називном напону линије.

2) Називни капацитет кратког споја укључено-искључено прекидача је већи или једнак струји оптерећења линије прорачуна.

3) Називни капацитет кратког споја за укључивање-искључивање прекидача је већи или једнак максималној струји кратког споја која се може појавити у линији (генерално израчуната према ефективној вредности).

4) Струја кратког споја између фазе и земље на крају линије је ≥1,25 пута већа од тренутне (или кратког кашњења) струје подешавања прекидача.

5) Називни напон поднапонског окидача прекидача једнак је називном напону линије.

6) Називни напон шанта окидача прекидача једнак је напону контролног напајања.

7) Називни радни напон механизма електричног преноса једнак је контролном напону напајања.

8) Када се прекидач користи у кругу осветљења, тренутна струја подешавања електромагнетног ослобађања је генерално 6 пута већа од струје оптерећења.

9) Када се прекидач користи као заштита од кратког споја једног мотора, струја подешавања тренутног окидања је 1,35 пута (прекидач серије ДВ) или 1,7 пута (прекидач серије ДЗ) од почетне струје мотора.

10) Када се прекидач користи као заштита од кратког споја више мотора, струја подешавања тренутног ослобађања је 1,3 пута већа од почетне струје највећег мотора плус радна струја осталих мотора.

11) Када се прекидач користи као главни прекидач на нисконапонској страни дистрибутивног трансформатора, његов прекидни капацитет треба да буде већи од вредности струје кратког споја на нисконапонској страни трансформатора, називна струја ослобађања не би требало да буде мања од називне струје трансформатора, а струја подешавања заштите од кратког споја је генерално већа од 6-1 пута струје трансформатора; Струја подешавања заштите од преоптерећења једнака је називној струји трансформатора.

12) Након што су тип и степен прекидача прелиминарно одабрани, потребно је сарађивати са заштитним карактеристикама горњег и доњег прекидача како би се избегао прескок и проширио обим незгоде.

Селективност прекидача

Прекидачи који се користе у систему дистрибуције електричне енергије могу се поделити на селективне и неселективне типове према њиховим заштитним перформансама. Постоје две врсте селективних нисконапонских прекидача: двостепена заштита и тростепена заштита. Међу њима, тренутне карактеристике и карактеристике кратког кашњења су погодне за дејство кратког споја, док су карактеристике дугог кашњења погодне за заштиту од преоптерећења. Неселективни прекидачи су углавном тренутни и користе се само за заштиту од кратког споја. Неке од њих су акције дугог одлагања, које се користе само за заштиту оптерећења. У систему за дистрибуцију електричне енергије, ако прекидач горњег нивоа усвоји селективни прекидач, а прекидач нижег нивоа усвоји неселективни прекидач или селективни прекидач, углавном се користи разлика у акцији кашњења или времену акције кашњења кратког кашњења ослобађања да би се добила селективност. Обратите пажњу на следеће проблеме када пролазите кроз акцију одлагања прекидача на следећем вишем нивоу.

1) Без обзира да ли је следећи степен селективни или неселективни прекидач, струја подешавања тренутног прекострујног окидача претходног степена прекидача генерално не сме бити мања од 1,1 пута од максималне струје трофазног кратког споја на излазном крају следећег степена прекидача.

2) Ако је следећи степен неселективни прекидач, да би се спречила струја кратког споја у струјном колу заштићеном прекидачем следећег степена, осетљивост тренутног дејства овог степена није довољна, тако да ће прекострујно окидач са кратким кашњењем претходног степена деловати прво и изгубити своју селективност. Генерално, струја подешавања прекострујног окидача са кратким кашњењем прекидача горњег нивоа није мања од 1,2 пута већа од тренутног прекострујног окидача доњег нивоа.

3) Ако је следећа фаза такође селективни прекидач, да би се обезбедила селективност, време кратког кашњења прекидача у следећем степену је најмање 0,1с дуже од времена прекидача у следећем степену. Уопштено говорећи, да би се осигурало селективно деловање између горњег и доњег нисконапонског прекидача, прекидач вишег нивоа треба да изабере прекострујну

отпуштање са кратким закашњењем, а његова струја деловања треба да буде више од једног нивоа виша од оне прекострујног окидача нижег нивоа, а најмање струја деловања Иоп.1 прекидача вишег нивоа не би требало да буде мања од 1,2 пута од прекидача нижег нивоа, односно иоп1 ≥ 1,2 иоп.2.

Каскадна заштита прекидача

У пројектовању система за дистрибуцију електричне енергије, селективна сарадња између горњег и доњег степена прекидача мора имати „селективност, брзину и осетљивост“.

Селективност је везана за сарадњу између горњег и доњег прекидача, док су брзина и осетљивост у вези са карактеристикама заштитних уређаја и режима рада линије.

Ако су горњи и доњи прекидачи правилно усклађени, круг квара се може селективно уклонити како би се осигурало да друга кола без грешке у дистрибутивном систему наставе да раде нормално. У супротном, то ће утицати на поузданост дистрибутивног система.

Каскадна заштита је конкретна примена струјних ограничавајућих карактеристика прекидача. Његов главни принцип је да користи функцију ограничавања струје супериорних прекидача за одабир прекидача са нижим прекидним капацитетом како би се смањили трошкови и уштедели трошкови.

Врхунски прекидач за ограничавање струје КФ1 може прекинути максималну очекивану струју кратког споја на месту своје инсталације. Пошто су надређени и подређени прекидачи инсталирани серијски у систему за дистрибуцију енергије, када дође до кратког споја на излазу нижег прекидача КФ2, стварна вредност струје кратког споја је далеко мања од очекиване струје кратког споја тамо због ефекта ограничавања струје надређеног прекидача КФ1. Односно, прекидна способност нижег прекидача КФ2 је знатно побољшана уз помоћ супериорног прекидача КФ1, који премашује његову номиналну прекидну моћ. Ова врста каскадне заштите такође има одређене услове, као што је да суседна кола не могу имати важна оптерећења (јер када се КФ1 откачи, коло КФ3 ће такође изгубити снагу), а у исто време, тренутна вредност подешавања КФ1 и КФ2 треба да се правилно усклади. Подаци о каскади могу се одредити само експериментима, а одговарајући избор горњих и доњих прекидача може одредити само произвођач прекидача.

Осетљивост прекидача

Да би се осигурало да тренутно или краткотрајно окидање прекострујног окидања прекидача може поуздано да ради када се и најмањи квар кратког споја догоди у његовом заштитном опсегу под минималним режимом рада система. Осетљивост заштите прекидача мора да испуни захтев Кодекса за пројектовање нисконапонске дистрибуције (ЦБ50054-95) да њена осетљивост не буде мања од 1,3, односно Сп=лк.мин/Иоп≥1,3. Где је лоп радна струја тренутног или краткотрајног прекострујног окидача, Ик.Мин је једнофазна струја кратког споја или двофазна струја кратког споја на крају линије заштићеног прекидачем под минималним режимом рада система, а Сп је осетљивост прекидача.

Приликом избора прекидача, такође треба обратити пажњу на проверу његове осетљивости. За селективни прекидач са кратким кашњењем и тренутним прекострујним окидачем, само осетљивост на дејство прекострујног окидача са кратким кашњењем треба да се верификује, а осетљивост на дејство тренутног прекострујног окидача не треба да се верификује.

Избор и подешавање окидача

(1) Подешавање струје дејства тренутног прекострујног окидача

Међу објектима заштићеним прекидачем, налази се и нека електрична опрема, која ће произвести високу вршну струју неколико пута већу од називне струје за кратко време током процеса покретања, чиме ће прекидач за кратко време носити велику вршну струју. Акцијска струја лоп(о) тренутног прекострујног окидача мора избјећи вршну струју Ипк линије,

односно ИОП (о) ≥ крел ипк. Где је Крел коефицијент поузданости. Приликом избора прекидача, треба обратити пажњу на избегавање вршне струје тренутног прекострујног ослобађања прекидача, како би се избегао погрешан рад прекидача.

(2) Подешавање струје дејства и времена дејства прекострујног окидача са кратким кашњењем.

Радна струја лоп(с) прекострујног окидача са кратким кашњењем такође треба да избегава вршну струју Ипк линије, односно ИОП(с) ≥ крел ипк. Где је Крел коефицијент поузданости. Време деловања прекострујног отпуштања са кратким кашњењем се генерално дели на три типа: 0,2с, 0,4с и 0,6с. Одређује се према селективности заштите предњег и задњег заштитних уређаја, а време деловања прве заштите треба да буде дуже од оног друге заштите за временску разлику.

(3) Подешавање струје деловања и времена деловања прекострујног окидача са дугим кашњењем.

Прекострујно окидач са дугим кашњењем се углавном користи за заштиту од преоптерећења, тако да његова струја деловања Иоп(л) треба само да избегне максималну струју оптерећења линије, односно израчунату струју И30, односно ИОП (Л) ≥ Крел И30. Где је Крел коефицијент поузданости. Време деловања прекострујног ослобађања са дугим кашњењем треба да избегне трајање краткотрајног преоптерећења, како не би дошло до погрешног рада нисконапонског прекидача.

(4) Захтеви за усклађивање између струје деловања прекострујног окидача и заштићеног вода.

Да би се спречило прегревање изолованог кабла, оштећење или чак пожар изазван преоптерећењем или кратким спојем, а прекидач се не би активирао, радна струја лоп прекострујног ослобађања прекидача треба да испуни захтеве формуле, и лоп≤Кол·Иал. где је Иал дозвољена струјна носивост изолованог кабла; Кол је дозвољени краткотрајни коефицијент преоптерећења изолованог кабла, и он је генерално 4,5 за тренутно и краткотрајно отпуштање прекомерне струје; За прекострујно окидање са дугим кашњењем, узмите 1.1 за заштиту од кратког споја и 1 само за заштиту оптерећења. Ако горе наведени захтеви за усклађивање нису испуњени, радну струју ослобађања треба поново изабрати, или површину попречног пресека проводника или кабла треба на одговарајући начин повећати.
