ЈДЗ једнофазни трансформатор напона ливеног од епоксидне смоле

Технологија ливења епоксидне смоле је револуционирала дизајн ЈДЗ монофазних трансформатора напона од епоксидне смоле, дајући им врхунску изолацију, механичку чврстоћу и отпорност на околину. Посебно је познат по својој поузданости и тачности у једнофазним апликацијама. Његов компактан дизајн који не захтева одржавање чини га погодним за унутрашње и спољашње инсталације у различитим индустријама.

Од електрана до индустријских објеката и пословних зграда, наши напонски трансформатори су незаменљиви алати за управљање енергијом и заштиту система. Њихова способност да одрже тачност у различитим условима рада чини их пожељним избором за инжењере и техничаре средњенапонских система.

Спецификација

Шта је ЈДЗ једнофазни напонски трансформатор од епоксидне смоле?

ЈДЗ једнофазни трансформатор напона од епоксидне смоле је прецизан инструмент трансформатор посебно пројектован за мерење напона и заштиту у електроенергетским системима. Овај уређај ради на принципу електромагнетне индукције да трансформише високе примарне напоне у стандардизоване ниске секундарне напоне, типично 110В или 100/√3В, погодне за повезивање са мерним инструментима, заштитним релејима и контролном опремом.

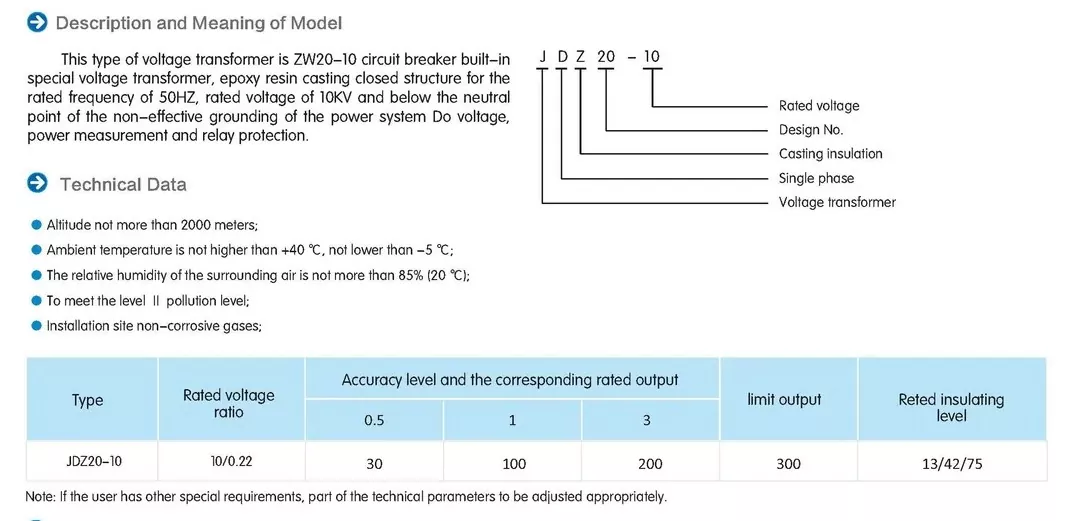

Конструкција језгра трансформатора садржи слојеве од висококвалитетног силиконског челика намотаног прецизним бакарним намотајима, а све је инкапсулирано у специјално формулисаној епоксидној смоли. Овај процес ливења ствара монолитну структуру која обезбеђује изузетну диелектричну чврстоћу док елиминише ваздушне џепове који могу довести до делимичних пражњења. Ознака ЈДЗ се односи на његову једнофазну конфигурацију, при чему „Ј“ означава напонски трансформатор, „Д“ представља једнофазни, а „З“ означава технологију ливења епоксидне смоле.

Кључне оперативне карактеристике укључују дефинисану класу тачности (обично 0,2, 0,5 или 1,0), одређене оцене топлотних перформанси и усклађеност са међународним стандардима као што је ИЕЦ 60044-2. Уређај одржава однос линеарне трансформације у свом пројектованом опсегу напона, обезбеђујући прецизност мерења чак и током флуктуација система. Његов дизајн укључује препреке и оптимизацију пузне стазе како би се спречило праћење површине, што је посебно важно у влажним или загађеним срединама.

Инкапсулација напонског трансформатора са једнофазном епоксидном смолом служи вишеструким критичним функцијама: обезбеђује механичку заштиту намотаја, ствара баријеру отпорну на влагу и равномерно распоређује електрична напрезања по целој структури. Ово резултира трансформатором са супериорном отпорношћу на кратак спој и отпорношћу на факторе околине у поређењу са конвенционалним дизајном пуњеним уљем или сувим типом.

Кључне карактеристике

ЈДЗ једнофазни напонски трансформатор од епоксидне смоле садржи неколико карактеристичних карактеристика које га издвајају од конвенционалних напонских трансформатора. Његов дизајн се фокусира на поузданост, тачност и дугорочне перформансе у захтевним електричним окружењима.

Систем инкапсулације епоксидне смоле представља најзначајнији технолошки напредак трансформатора. Ово специјално формулисано једињење пружа изузетна диелектрична својства са типичном диелектричном чврстоћом која прелази 20кВ/мм. Процес ливења обезбеђује потпуно урањање свих активних компоненти, стварајући изолациони систем без празнина који спречава активност делимичног пражњења чак и при континуираном раду на називном напону. Формулација смоле укључује УВ стабилизаторе за спољашњу примену, одржавајући интегритет изолације упркос продуженом излагању сунчевој светлости.

Механичка робусност је још једно обележје ЈДЗ дизајна. Епоксидна смола формира круто кућиште отпорно на ударце које штити унутрашње компоненте од вибрација, механичког напрезања и случајног удара. Ова конструкција елиминише потребу за спољним заштитним кућиштима у многим применама, смањујући укупни отисак инсталације. Инхерентна својства отпорности на ватру испуњавају строге захтеве за безбедност од пожара без потребе за додатним ватроотпорним премазима.

Карактеристике електричних перформанси укључују ниске магнетне губитке због висококвалитетних зрнасто оријентисаних језгара од силицијумског челика и прецизно намотаних бакарних намотаја. Трансформатор показује одличне карактеристике фреквенцијског одзива, одржавајући тачност у широком фреквентном опсегу од 15Хз до 100Хз. Његове термичке перформансе обезбеђују стабилан рад у температурним распонима од -40°Ц до +70°Ц, са температурним коефицијентима пажљиво компензованим у дизајну како би се одржала тачност мерења.

Трансформатор укључује напредне технике градирања поља у свом дизајну терминала, користећи уграђене електроде и контуре за ублажавање напрезања за управљање дистрибуцијом електричног поља. Ово спречава коронско пражњење на тачкама високог напона и повећава дугорочну поузданост. Сви делови под напоном остају потпуно инкапсулирани, елиминишући изложене високонапонске везе и значајно побољшавајући радну сигурност.

Апликације

ЈДЗ једнофазни напонски трансформатор од епоксидне смоле налази широку примену у више сектора електроенергетске индустрије због својих разноврсних карактеристика перформанси и робусне конструкције.

У објектима за производњу електричне енергије, ови трансформатори имају кључну улогу у мерењу излазне снаге генератора, синхронизацији мреже и заштитним системима. Они дају прецизне сигнале напона за системе управљања турбином, опрему за побуду и уређаје за корекцију фактора снаге. Њихов компактан дизајн омогућава инсталацију у просторно ограничене одељке расклопних уређаја у близини генератора или трансформатора за повећање.

Преносне и дистрибутивне мреже користе ЈДЗ трансформаторе за мерење прихода на трафостаницама, тачкама за надзор напојних јединица и локацијама за интерконекцију дистрибуиране производње. Омогућавају прецизно мерење напона за СЦАДА системе, алгоритме за детекцију кварова и опрему за аутоматску регулацију напона. Конструкција од епоксидне смоле показала се посебно вредном у подземним дистрибутивним системима где је отпорност на влагу најважнија.

Индустријска постројења користе ове трансформаторе за системе управљања процесима, праћење квалитета електричне енергије и заштиту опреме. Тешке индустрије као што су челичане, топионице алуминијума и хемијска постројења имају користи од отпорности ЈДЗ на вибрације и отпорности на проводну прашину. Трансформатори се неприметно интегришу са кондензаторским банкама за корекцију фактора снаге и хармонијским филтерима за побољшање квалитета енергије.

Електрични системи комерцијалних зграда обухватају ЈДЗ трансформаторе за главно мерење услуга, подмерање станара и надзор система за хитне случајеве. Њихова својства отпорности на пламен чине их погодним за уградњу у електричне просторије без додатних мера заштите од пожара. Дата центри посебно цене своју тачност и поузданост за праћење потрошње енергије и контролу УПС система.

Инсталације обновљиве енергије, укључујући соларне фарме и вјетроелектране, користе ове трансформаторе за мјерење и заштиту међуповезаности мреже. Њихова широка температурна толеранција омогућава вањску инсталацију у различитим климатским условима, док их отпорност на слани спреј чини погодним за примјене приобалних вјетроелектрана.

Предности употребе епоксидне смоле у ​​напонским трансформаторима

Употреба епоксидне смоле у ​​ЈДЗ једнофазним напонским трансформаторима доноси бројне техничке и оперативне предности у односу на традиционалне методе изолације, постављајући је као преферирани избор за модерне електричне примене.

Врхунска диелектрична својства епоксидне смоле обезбеђују изузетне перформансе изолације, са диелектричном чврстоћом типично 5-10 пута већом од конвенционалних изолационих материјала. Ово омогућава компактнији дизајн трансформатора без угрожавања захтева за електричним зазором. Хомогена природа ливене смоле елиминише интерфејсе између различитих изолационих материјала, спречавајући слабе тачке диелектрика које би могле довести до прераног квара.

Отпорност на влагу епоксидне смоле представља значајно побољшање у односу на системе папир-уље или лакиране изолације. За разлику од материјала на бази целулозе који апсорбују влагу током времена, епоксид формира непропусну баријеру која одржава конзистентан отпор изолације током радног века трансформатора. Ова карактеристика се показује непроцењивом у влажним срединама или применама које су подложне периодичној кондензацији.

Механичка стабилност је још једна кључна предност, јер очврснута смола формира чврсту матрицу која имобилише све унутрашње компоненте. Ово спречава кретање намотаја током догађаја кратког споја, што је уобичајен начин квара у конвенционалним дизајнима. Инкапсулација такође штити од прашине, хемикалија и корозивне атмосфере које би могле деградирати друге изолационе системе.

Предности топлотних перформанси укључују боље одвођење топлоте у поређењу са јединицама пуњеним уљем и супериорну толеранцију термичког циклуса у односу на дизајн са сувим типом. Коефицијент термичке експанзије епоксидне смоле може бити пројектован тако да одговара коефицијенту уграђених проводника, минимизирајући топлотни стрес током варијација оптерећења. Ово доводи до побољшане дугорочне стабилности електричних параметара.

Из перспективе одржавања, ЈДЗ монофазни епоксидни ливени трансформатор напона не захтева практично никакво рутинско одржавање, елиминишући потребу за периодичним тестирањем уља, поступцима сушења или мерењем отпора изолације. Заптивена конструкција спречава улазак контаминације и одржава конзистентне карактеристике перформанси током деценија рада.

Предности за животну средину укључују одсуство запаљивог изолационог уља, смањење опасности од пожара и елиминисање потенцијалних ризика од контаминације тла. Савремене епоксидне формулације испуњавају строге еколошке прописе у погледу испарљивих органских једињења и садржаја опасних супстанци.
