Три корака производње трансформатора: прича иза намотавања, склапања и тестирања

У великој шеми модерних електроенергетских система, трансформатори су познати као "срце" електричне мреже. Нечујно стоји у трафостаницама, индустријским парковима или угловима градова, али преузима основне мисије конверзије напона, преноса енергије и електричне изолације. То је невидљива жила куцавица која одржава рад модерног друштва. Међутим, мало људи зна да процес рађања овог тешког „срца“ од нуле није једноставна индустријска монтажна операција, већ дуго путовање које комбинује прецизну физику, науку о материјалима и екстремну ручну израду. На овој невидљивој производној линији, појава сваког трансформатора оличава мудрост безбројних инжењера и зној мајстора. Од поновног разматрања цртежа дизајна до коначног прихватања испоруке готовог производа, цео производни процес се може у великој мери сажети у три међусобно повезана покрета језгра – „намотавање, инсталација и тестирање“. Иза ове наизглед једноставне три речи крије се крајња тежња за прецизношћу у милиметару и деценијама дуга тиха посвећеност безбедности електричне енергије.

Први део: Намотавање - рођење "нерва" трансформатора

Ако се трансформатор упореди са људским телом, онда су намотаји његова "неуронска мрежа". Овај корак је душа читавог производног процеса и одређује будуће перформансе и животни век трансформатора.

У радионици за пречишћавање са константном температуром и влажношћу, технички радници управљају огромним машинама за намотавање. Сировине у њиховим рукама нису обичне бакарне жице, већ равне бакарне жице или фолијске траке које су посебно изоловане. Сваки слој намотаја захтева постављање изолационог папира високе чврстоће или изолационог филма између жица, што је као да се облаче слојеви јаке „заштитне одеће“ за „нерве“.

Намотавање: Прецизно плетење електромагнетне конверзије

Основна тајна процеса намотавања је "тесно, равномерно и тачно":

• "Тесно": Сваки завој завојнице мора чврсто да се уклапа без остављања празнина, што директно утиче на будућу ефикасност конверзије енергије
• „Равномерно“: Расподела изолационих материјала мора бити апсолутно уједначена. Свака слабост може постати скривена опасност од будућег слома.
• „Тачно“: Геометријска величина и број завоја намотаја морају бити тачни до милиметара и десетинки завоја

Намотај намотаја трансформатора је апсолутно језгро конверзије електромагнетне енергије и "душа" која одређује перформансе опреме. Квалитет процеса намотаја директно одређује електричне перформансе, отпорност на кратки спој и дугорочну поузданост рада и животни век трансформатора. Ово никако није једноставна акција „намотавања“, већ дубинска игра са електромагнетним физичким својствима. То је двоструки тест стрпљења и вештине занатлије.

Улазећи у пространу радионицу за намотавање, огромна машина за намотавање полако се окреће усред тихог брујања. Бакарне жице високе чистоће су наслагане слој по слој на прецизном изолационом скелету на уредан начин. За високофреквентне или специјалне трансформаторе, захтеви процеса су строжи. Да би превазишли „ефекат коже“ и „ефекат близине“ под високофреквентном струјом (то јест, струја тече према површини проводника, што резултира повећаним отпором и загревањем), мајстори често морају да користе Литз жицу уплетену вишеструким нитима нити, или строго контролишу физичку дебљину проводника. Током процеса намотавања, контрола напетости је главни приоритет: ако је напетост превисока, истањиће жицу и чак уништити изолациони филм боје на његовој површини; ако је напетост премала, калем ће се олабавити и деформисати, што не само да ће утицати на ефикасност топлотне проводљивости, већ и довести до смањења механичке чврстоће под утицајем електромагнетне силе.

Да би се смањила индуктивност цурења и постигла боља ефикасност магнетне спреге, савремени трансформатори често користе „метод интерлеавед намотаја“ или „сендвич методу намотаја“, то јест, примарни намотај је подељен на два, а секундарни намотај је вешто у сендвичу у средини. Поред тога, да би се сузбиле сметње високофреквентне буке заједничког мода периферној опреми, слој за заштиту од бакарне фолије се понекад додаје између примарне и секундарне стране како би се струја сметњи безбедно вратила до жице за уземљење. Након намотавања сваког слоја потребно је поставити полиимидну траку отпорну на високе температуре или ДМД композитни изолациони папир, који није само физичка изолација између слојева, већ и кључна линија одбране за електричну изолацију. Баш као и велики мајстор Џанг Гуојун, када се суочи са хиљадама прецизних лемних спојева и десетинама хиљада метара жица у трансформатору УХВ претварача, он мора да се ослони на пар вештих руку и посебан кожни чекић да прецизно контролише геометријску толеранцију завојнице тежине десетине или минус тона у року од плус или минус тона. Ово није само екстремни изазов физичкој снази, већ и ултимативно тумачење речи "генијалност".

Други део: Монтажа - Изградња "тела и костију" трансформатора

Ако намотај даје трансформатору своје "нерве", онда је монтажа да створи његово "тело и кости". Овај процес саставља језгро, намотаје и друге компоненте у органску целину.

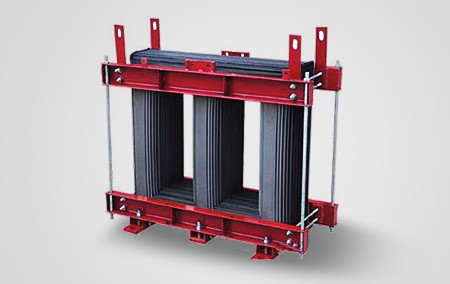

• Склоп језгра:Језгро трансформатора је састављено од наслаганих силиконских челичних лимова танких као папир. Површина ових силиконских челичних лимова је прекривена посебним изолационим премазом како би се смањили губици вртложних струја. Радници слажу хиљаде лимова од силицијумског челика прецизно као слагалица. Сваки комад мора бити у правом смеру и имати чврсте спојеве. Након завршетка, огроман хидраулички уређај се користи за вршење десетина тона притиска како би се осигурало да је гвоздено језгро чврсто и да нема празнина.

• Склоп намотаја:пажљиво ставите намотани калем на стуб са гвозденим језгром. Овај процес захтева прецизне технике подизања и велико искуство јер је изолација намотаја изузетно крхка и свака огреботина може изазвати кратке спојеве у будућим операцијама.

• Уградња резервоара за уље и додатне опреме:За трансформаторе потопљене у уље, следећи корак је заваривање и монтажа резервоара за уље. Резервоар за уље није само контејнер, већ и "радијатор" трансформатора. Модерни резервоари за трансформаторско уље су дизајнирани са сложеним пролазима за уље унутра, који могу водити трансформаторско уље да ефикасно циркулише и одводи топлоту. На крају, инсталирајте разне додатке као што су чауре, конзерватор уља, уређај за хлађење и заштитни релеји.

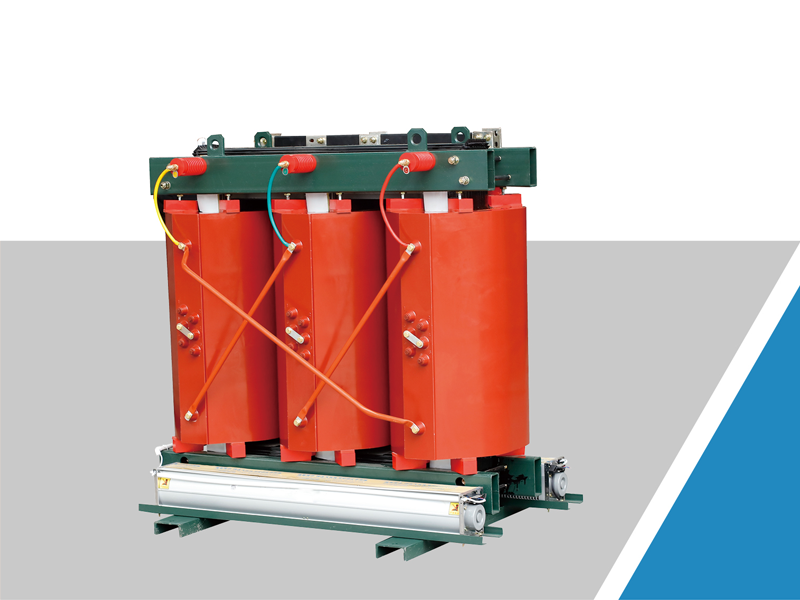

Након што је монтажа завршена, трансформатор ће проћи кључно "крштење" - изолациони третман. Било да се ради о вакуумском ливењу од епоксидне смоле за трансформаторе сувог типа или о вакуумској импрегнацији под притиском (ВПИ) за трансформаторе потопљене у уље, основна сврха је да се у потпуности уклоне влага и мехурићи ваздуха унутар калемова. У окружењу високог вакуума, изолациона боја или трансформаторско уље могу да продру у сваки мали зазор и формирају јак и густ заштитни слој након очвршћавања. Ово не само да у великој мери побољшава топлотну проводљивост опреме и ефикасно спроводи унутрашњу топлоту на површину, већ и ефикасно изолује влагу и кисеоник споља, спречава старење и деградацију изолационих материјала током дуготрајног рада, и осигурава да трансформатор буде чврст током деценија рада.

Директор монтажне радионице нам је рекао: "Процес монтаже је тест и физичке и психичке снаге. Тело трансформатора средње величине је тешко десетине тона, али наши захтеви за прецизношћу рада достижу нивое милиметара. Поготово када се намотаји убаце у гвоздено језгро, лаицима је тешко да схвате осећај који захтева и снагу и преци."

Трећи део: Тестирање – Издавање „Потврде о здравственом стању“ трансформатору

Након прва два корака трансформатор је почео да се обликује, али да ли је "здрав и квалификован" и способан за стабилан рад деценијама које долазе мора се проверити кроз ригорозно тестирање. Ова фаза се може сматрати свеобухватним физичким прегледом трансформатора и издавањем „здравственог уверења“.

Када трансформатор коначно сиђе са монтажне траке и његов изглед почне да добија облик, он заправо није „готов“. Пре него што буде испоручен корисницима и прикључен на електричну мрежу, мора да прође низ готово окрутних симулационих тестова. Ово је последње поглавље „три корака” производње – тестирање. Ова веза је последња препрека за квалитет производа и најдиректнија провера теорије дизајна.

Рутинско тестирање је основни физички преглед:

• Однос трансформације и тест поларитета: проверите да ли трансформатор може да "промени" исправан напон
• Тест отпора на једносмерну струју: Проверите да ли постоје "скривени дефекти" као што су поломљене жице и лоши контакти унутар намотаја.
• Испитивање изолационог отпора: Процена здравља „изолационог система“ трансформатора
• Тестови без оптерећења и оптерећења: измерите "ниво потрошње енергије" и "радну ефикасност" трансформатора

Посебни тестови су дубинска ЦТ скенирања:

+  Испитивање отпорног напона индукције и делимичног пражњења: Ово је један од најкритичнијих тестова. Под условом вишеструко већег напона од називног, траје десетине минута, а истовремено се осетљивим сензором „прати” да ли се унутар трансформатора чује „цврчање” делимичног пражњења. Сваки ненормалан сигнал пражњења значи да постоји скривена опасност у изолационом систему

+  Тест удара грома и радног удара: симулирајте утицај природних удара грома и кварова електричне мреже на трансформатор да бисте тестирали његову „отпорност на притисак“

+  Тест пораста температуре: Пустите трансформатор да ради под номиналним оптерећењем дуго времена и измерите температуру сваког дела како бисте били сигурни да се неће „прегрејати“ у најтежим условима.

Заједнички језик иза три корака: виткост и домишљатост

Кроз цео процес „намотавања, склапања и тестирања“ је леан менаџмент модерне индустрије и домишљатост традиционалне производње.

У данашњој фабрици трансформатора, сваки процес има стандардно упутство за употребу, а сваки кључни параметар се снима у реалном времену и учитава у МЕС (Мануфацтуринг Екецутион Систем), чиме се постиже потпуна следљивост процеса. Скенирањем КР кода на трансформатору можете видети његов "профил пуног животног циклуса" - чији су лимови од силиконског челика коришћени, ко је намотао завојнице и сваку тачку података током тестирања.

Али у исто време, искуство и расуђивање старих мајстора су и даље незаменљиви. Осећај током намотавања, просторна процена током монтаже и анализа узрока аномалија испитивања. Ова „прећутна знања“ која се не могу у потпуности кодификовати су и даље кључна за производњу висококвалитетних трансформатора.

Од радионице до мреже

Трансформатори који су завршили три корака „намотавања, монтаже и тестирања“ и прошли све тестове биће пажљиво очишћени, офарбани и упаковани, спремни за отпрему у све делове земље, па чак и у иностранство. Настаниће се у трафостаници, прикључиће се на електричну мрежу и почеће да немо чувају деценијама.

Када уживамо у стабилној и поузданој струји, мало ко би помислио да неометано „путовање” сваког киловат-сата електричне енергије почиње оним прецизним и ригорозним процесима у радионици за производњу трансформатора. Намотавање, инсталација и тестирање - иза ове три једноставне речи крије се акумулација безбројних детаља процеса, комбинација прецизне производње и ригорозног тестирања, и постојаност квалитета од стране генерација произвођача трансформатора.

У овој ери све већег ослањања на електричну енергију, „процес у три корака“ производње трансформатора ће наставити да се развија, укључујући интелигентније и зелене нове елементе, али основна тежња за прецизношћу, поузданошћу и безбедношћу се никада неће променити. Јер сваки трансформатор носи не само струју и напон, већ и светлост и снагу савременог друштва.
