Нисконапонска комплетна опрема

1.Основна дефиниција

Нисконапонска комплетна опрема је комплетан сет електричних уређаја који се користе за дистрибуцију, контролу и заштиту у сценаријима где је наизменични напон ≤ 1000В и једносмерни напон ≤ 1500В. Углавном обухвата нисконапонску комплетну расклопну опрему, нисконапонске разводне ормаре, нисконапонске разводне кутије и друге категорије. Као основна опрема за нисконапонски пренос енергије у електроенергетским системима, широко се користи у фабрикама, зградама, новој енергији и другим областима.

Дизајн, производња и рад такве опреме морају бити стриктно у складу са серијом националних стандарда ГБ/Т 7251 и морају проћи Кину обавезну сертификацију производа (ЦЦЦ). Тренутно се комплетна опрема ниског напона унапређује у правцу интелигенције и дигитализације. Међународни стандардДодатни захтеви за интелигентну комплетну опрему(ИЕЦ ТС 63290), који је предводила и формулисала Кина, званично је објављен, пружајући међународну основу за индустријски развој. Нова генерација интелигентне опреме је генерално опремљена дигиталним гатеваи-има и бежичним сензорима, који могу да реализују праћење радног статуса у реалном времену, предиктивно одржавање кварова и даљинско управљање. На пример, АББ МНС® 3.0 Дигитал нисконапонска расклопна опрема и домаћа нисконапонска комплетна расклопна опрема класе 1Е за Хуалонг Оне су типични представници у индустрији.

2. Састав опреме

Основне функције нисконапонске комплетне опреме су: пријем и разумна дистрибуција енергије коју преносе трансформатори; заштита кола од преоптерећења и кратког споја; остваривање уклопног управљања и надзора рада интерних расклопних апарата.

Из перспективе поделе категорија, обухвата нисконапонске разводне ормаре, разводне табле, контролне кутије, разводне кутије и другу опрему. Према функцијама, може се поделити на ПЦЦ ормане дистрибутивног типа (Центар за управљање енергијом) и МЦЦ ормане моторног типа (Мотор Цонтрол Центер). Уобичајени типови ормара у нисконапонским системима за дистрибуцију електричне енергије укључују улазне ормаре, ормаре за компензацију кондензатора, ормаре за спајање, одлазне ормаре и тако даље. Уобичајени разводни ормари типа МНС, ГЦС и ГЦК на тржишту се склапају са стандардним модулима, погодним за системе напајања и дистрибуције са називним напоном ≤ 690В и називном струјом унутар 6300А.

Из перспективе електричне структуре, опрема је подељена на главно коло (примарно коло) и помоћно коло (секундарно коло). Главно коло је одговорно за пренос снаге, а његове основне компоненте укључују прекидаче, осигураче, контакторе, термичке релеје, струјне трансформаторе итд. Помоћно коло је одговорно за контролу и пренос сигнала, а његове основне компоненте укључују бројила, контролна дугмад, релеје, јединице за надзор и управљање итд.

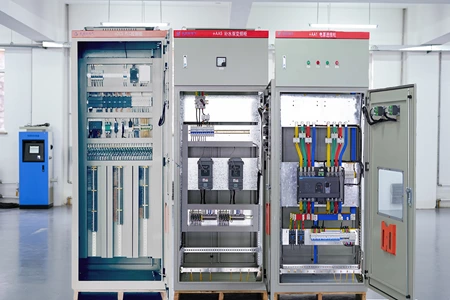

Са становишта физичке структуре, стандардни орман обухвата тело ормана за подршку и заштиту, главне сабирнице и разводне сабирнице за пренос енергије као и сабирничке коморе, простор за уградњу електричне опреме и компоненти, и комору за повезивање каблова за уградњу и повезивање напојних каблова. За комплетну расклопну опрему нисконапонског типа извлачења, њене компоненте се уграђују у јединице фиока које се могу извући.

3. Принцип рада

А.Основни процес Основни задаци нисконапонских комплетних расклопних уређаја су: пријем енергије од трансформатора, дистрибуција до сваког напојног кола преко сабирница и снабдевање електричном енергијом долазне опреме; заштита кола од преоптерећења и кратког споја; прецизно контролисање укључивања и праћење интерних склопних апарата.

Б.Аутоматски пренос са двоструком снагом Два улазна прекидача и прекидач сабирнице су електрично/механички блокирани. Када једно коло поквари, резервно напајање се аутоматски укључује како би се побољшала поузданост напајања.

Ц.Интеллигент Воркинг МодеФиелд бус + ПЛЦ/СЦАДА систем реализује даљинско управљање, прикупљање података, праћење статуса, интелигентну дијагнозу и предиктивно одржавање.

4. Главне врсте и производи

4.1 Расклопни ормари типа на извлачење

А.Представник: МНС, ГЦС, ГЦК

Б.Стандарди: ИЕЦ 60439-1, ГБ/Т 7251

Ц.Примена: 50Хз, ≤690В, ≤6300А системи напајања и дистрибуције

4.2 Фиксна раздвојена расклопна јединица

А.Представник: ГЦД

Б.Састав: Орман центра за напајање (ПЦ) + орман центра за контролу мотора (МЦЦ).

4.3 Интелигентна дигитална комплетна опрема

А.Стандардна конфигурација: Гатеваи, сензори, бежично мерење температуре, комуникациони модули

Б.Могућности: Даљинско праћење, рано упозорење, управљање радом и одржавањем

5. Технички параметри и стандарди

5.1 Основни технички параметри

· АЦ: ≤ 1000В, фреквенција ≤ 1000Хз

· ДЦ: ≤ 1500В

· Индустријска уобичајена употреба: ≤ 690В, максимална струја 6300А

5.2 Национални стандарди

· ГБ/Т 7251.1-2023: Општа правила за склопове нисконапонских расклопних и управљачких уређаја

· ГБ/Т 7251.2-2023: склопови расклопних и управљачких уређаја (замјењује стару верзију ГБ/Т 7251.12-2013)

· ГБ/Т 7251.3: Посебни захтеви за разводне табле

· ГБ/Т 7251.4: Посебни захтеви за склопове за градилишта

· ГБ/Т 15576: Нисконапонска комплетна опрема за компензацију реактивне снаге

5.3 Међународни стандарди

· ИЕЦ ТС 63290: Додатни захтеви за интелигентну комплетну опрему (предвођена и формулисана од стране Кине)

5.4 Сертификација и надзор

· Обавезно: ЦЦЦ сертификат (на основу ГБ/Т 7251.2-2023)

· Добровољно: ЦКЦ 3177-2025 Техничка спецификација сертификата за уштеду енергије

· Ставке за инспекцију узорковања: Означавање, конфигурација компоненти, унутрашња кола и везе, терминали спољних проводника, ожичење, оперативне перформансе и функције, диелектрична својства, заштита од електричног удара и интегритет заштитних кола, зазор и пузна стаза, итд.

6. Поља примене

А.Традиционална индустрија и енергетика: електране, трафостанице, индустријска и рударска предузећа, нафтна, хемијска индустрија, металургија, користе се за системе напајања и дистрибуције као што су дистрибуција електричне енергије, контрола мотора и конверзија и контрола снаге осветљења.

Б.Општина и грађевинарство: Општинска изградња, зграде, имовина тржних центара, велика предузећа, болнице, школе, комерцијални комплекси и друга места електродистрибутивних система.

Ц.Нова и критична инфраструктура: Посебно погодна за критичне сценарије примене електричне енергије са високим захтевима за поузданост напајања и интелигенцију, као што су центри података, нова енергија, транзит железницом.

Д.Основна сврха: Дистрибуција енергије, конверзија, контрола и компензација реактивне снаге како би се осигурало стабилно и сигурно напајање.

7. Безбедносни радни захтеви

7.1 Кључне тачке оперативне инспекције

· Јасне и исправне етикете и бројеви електричних компоненти на дистрибутивној плочи и панелу; чврста фиксација, тачан положај и флексибилан рад свих рукохвата, дугмади и тастера на панелу, у складу са стварним условима на локацији.

· Исправна индикација сигналних лампица за затварање/искључивање и других сигнала на дистрибутивној плочи.

· Чврсти контакти растављача, прекидача, осигурача, трансформатора итд., без прегревања или промене боје.

· Без оштећења или старења изолације жица секундарног кола.

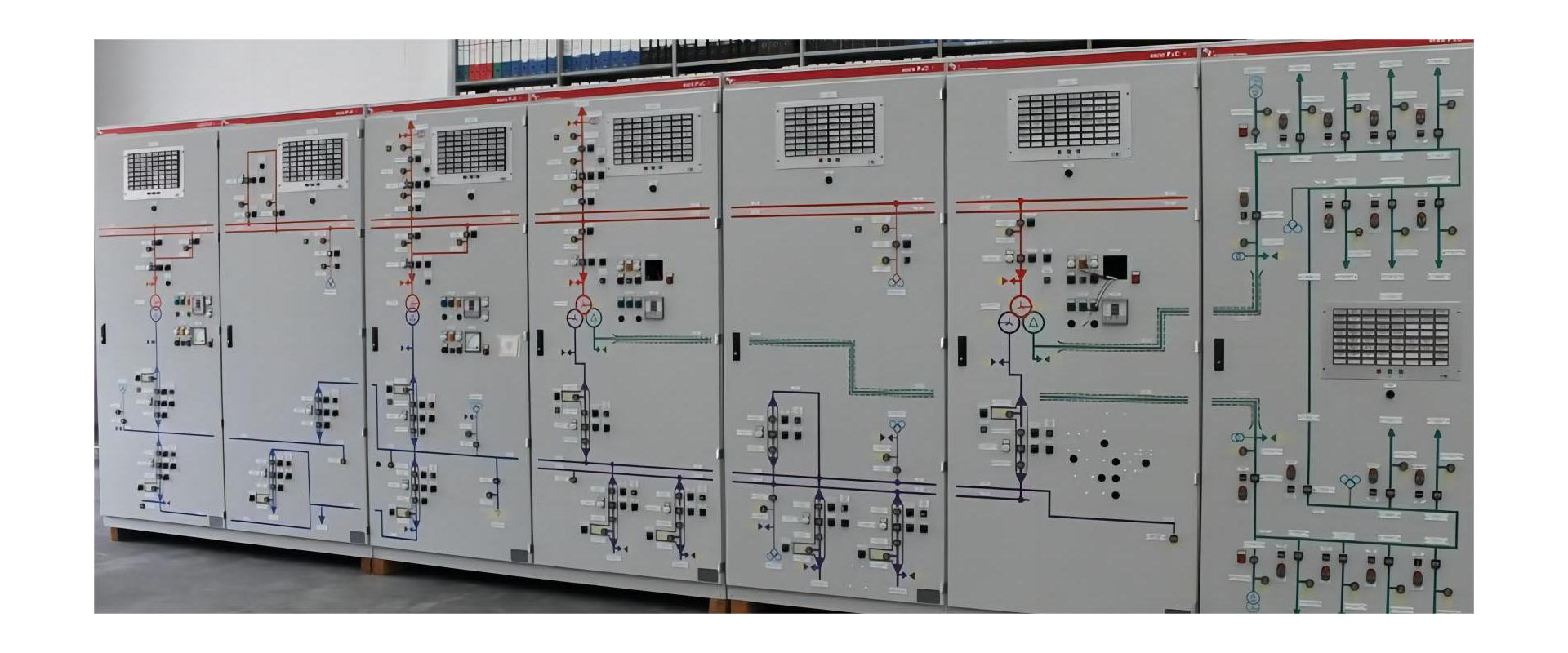

· Када се на панелу за дистрибуцију енергије налази плоча за имитацију рада, она је у складу са радним статусом електричне опреме на лицу места.

· Чврсти бројила или стаклени поклопци, прецизне индикације бројила.

· Лампе доброг осветљења у просторији за дистрибуцију струје, светло и уједначено осветљење, без одсјаја при посматрању бројила.

· Благовремено решавајте проблеме откривене у инспекцији и водите евиденцију.

7.2 Сигурносне спецификације за рад под напоном ниског напона

· Рад под напоном мора бити под надзором посебне особе, користити алате са изолованим дршкама, стајати на сувим изолационим материјалима, носити изоловане рукавице, заштитне кациге и радну одећу дугих рукава. Строго је забрањено користити турпије, металне лењире, четке и прашину са металним предметима.

· Приликом рада на нисконапонским водовима под напоном постављеним на истом стубу као и високонапонским и ниским напонима, прво проверите растојање од високонапонских водова и предузмите мере за спречавање случајног контакта са високонапонском опремом под напоном.

· Пре него што се изолују нисконапонски проводници под напоном, радници их не смеју прелазити.

· Када радите на нисконапонским уређајима за дистрибуцију електричне енергије, обезбедите добру изолацију или одговарајућу безбедну удаљеност између људског тела и земље, људског тела и околног уземљеног метала, људског тела и других проводника. Морају се предузети мере изолације да би се спречио кратки спој између фаза и једнофазно уземљење.

· Разликујте фазне и неутралне жице пре пењања на стубове и изаберите добар радни положај.

· Када искључујете жице, прво одвојите фазне жице, а затим неутралне жице; редослед је обрнут приликом повезивања жица.

· Због мале међуфазне удаљености ниског напона, треба водити рачуна да људско тело не додирне два краја жице истовремено током одржавања.
