Америчка унапред инсталирана подстаница кутијастог типа

Ова америчка унапред инсталирана подстаница кутијастог типа такође је опремљена разним сигурносним уређајима, укључујући систем уземљења, уређаје за заштиту од кварова и одводнике пренапона, који осигуравају да систем напајања ради безбедно и поуздано у сваком тренутку. Штавише, дизајн производа наглашава једноставност инсталације и рада. Његове унапред састављене компоненте укључују трансформаторе, прекидаче и разводне уређаје, ефикасно скраћујући циклус инсталације и смањујући трошкове рада. Подстаница је такође опремљена напредним системом за надзор, који омогућава оператерима да прате и управљају електроенергетским системом у реалном времену преко централне контролне собе. Монтажна модуларна подстаница у америчком стилу је висококвалитетно решење за индустријску и комерцијалну примену, задовољавајући потребе безбедне и поуздане дистрибуције електричне енергије на исплатив начин.

Тецхницал Параметерс

● Осигурач

Високонапонска страна америчке унапред инсталиране подстанице кутијасте подстанице усваја резервни заштитни осигурач и утични осигурач у серији за заштиту пуног опсега. Резервни заштитни осигурач је високонапонски осигурач који ограничава струју потопљен у уље и има велики прекидни капацитет. Утични осигурачи ће се покренути само када постоји квар унутар трансформатора. Двоструки индукциони осигурач може да обезбеди двоструку заштиту за струју и температуру. Ако је прегорело, језгро осигурача се може лако заменити на лицу места.

Структура и редослед рада

1. Распоред

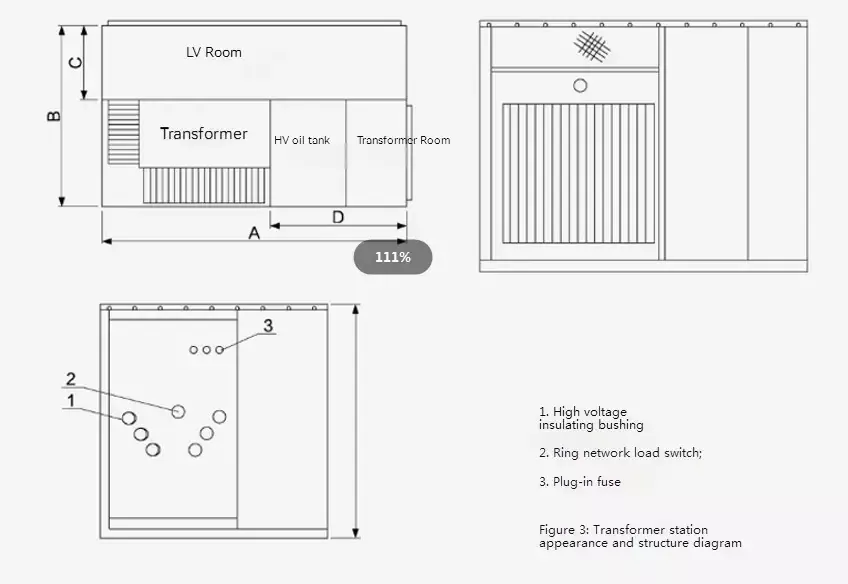

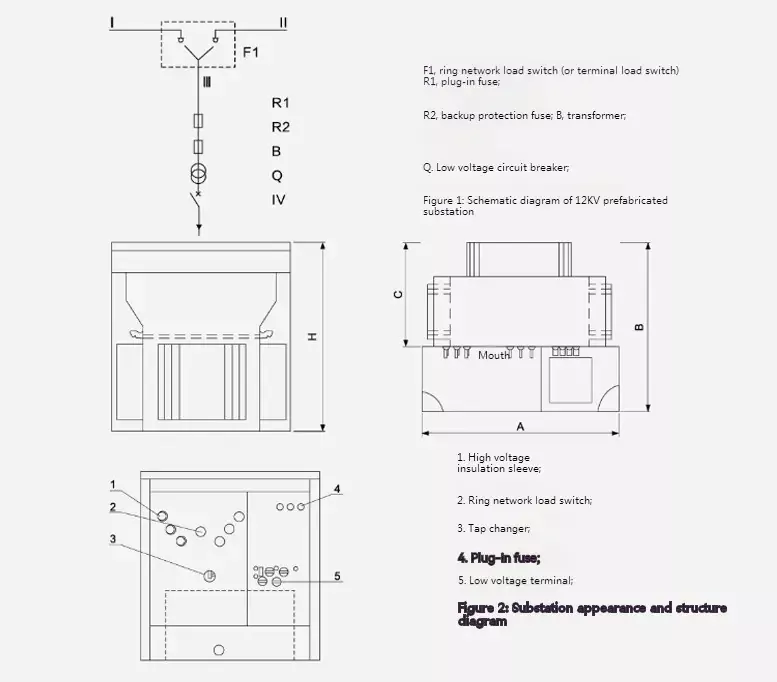

Облик и структура америчке унапред инсталиране подстанице кутијастог типа приказани су у наставку. Резервоар је подељен на горњи резервоар високог притиска и доњи резервоар трансформатора. Ова два дела су само електрично повезана и уље не циркулише. Међу њима, "И" и "И" линије су прстенасти мрежни доводници, "лл" грана је грана трансформатора, а "В" је нисконапонски излаз.

Подстаница се може користити за систем напајања прстенастом мрежом и систем за напајање терминала. Напајање линије и гране "л ИИИ" се укључује прекидачем оптерећења прстенасте мреже. Истовремено, високонапонска страна трансформатора је опремљена осигурачем на улазном крају, који може заштитити струјни круг и избјећи квар од кратког споја, преоптерећења и високе температуре. одводници.а нисконапонски крај трансформатора излази након проласка кроз амперметар и нисконапонски прекидач.

Димензије и тежина

2. Трансформатор

За америчке унапред инсталиране подстанице кутијастог типа, користимо нове трофазне трансформаторе уроњене у уље серије С9 и С11 са малим губицима без оптерећења, ниским порастом температуре, малом буком и малом висином. И губици без оптерећења и губици оптерећења су нижи од оних код оригиналног С9 трансформатора.

Трансформатор има потпуно затворену структуру како би ефикасно изоловао загађење ваздуха и влагу. На врху резервоара за уље је остављен ваздушни јастук од 40-90 мм, који заједно са валовитом структуром шкољке резервоара за уље игра улогу у хлађењу и смањењу унутрашњег притиска.

Димензије и тежина
