Трофазни комбиновани инструментни трансформатор ливеног епоксидног смола

Као професионални произвођач, Цехо би желео да вам обезбеди трофазни комбиновани инструментни трансформатор за ливење од епоксидне смоле. Карактеристике дизајна комбинованих трансформатора су без уља, минијатуризовани, високе поузданости и без одржавања. На пример, трансформатор усваја изолацију од епоксидне смоле и потпуно затворено вакуумско ливење од високонапонске епоксидне смоле, што побољшава перформансе изолације и сигурност опреме. Поред тога, секундарне жице и каблови комбинованог трансформатора су повезани помоћу оловних заптивених разводних кутија, које имају функције против крађе и такође су погодне за верификацију на лицу места.

Тецхницал Параметерс

Комбиновани трансформатори укључују различите типове као што су обични струјни трансформатори, струјни трансформатори преко типа, струјни трансформатори са више славина и струјни трансформатори са различитим односима трансформације. Регуларни струјни трансформатор се састоји од примарног намотаја, секундарног намотаја, гвозденог језгра и оквира, кућишта, прикључака за ожичење итд. Принцип рада комбинованог инструментног трансформатора је сличан оном код трансформатора. Пролазни струјни трансформатор нема примарни намотај и генерише магнетни флукс кроз жицу која пролази кроз гвоздено језгро, стварајући тако секундарну струју. Трансформатори струје са више одвода добијају вишеструке различите односе трансформације додавањем више славина како би задовољили захтеве различитих струја оптерећења. Струјни трансформатори са различитим односима трансформације обезбеђују више независних намотаја како би задовољили потребе различитих односа трансформације и нивоа тачности.

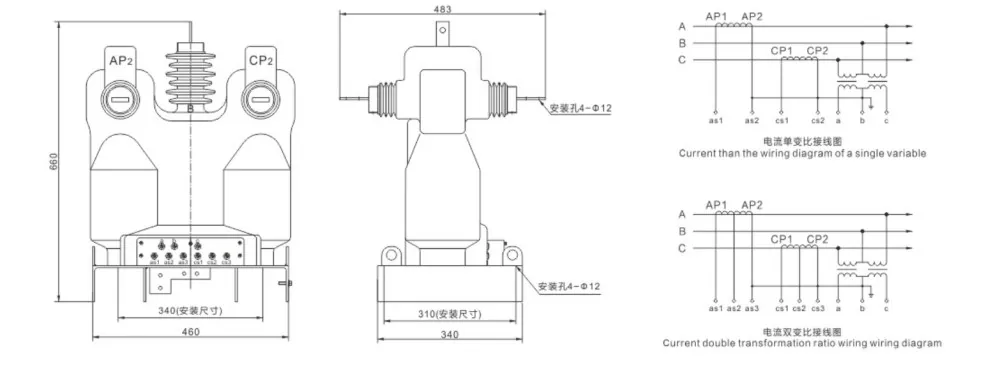

Екстерни цртежи

Апликација

Комбиновани инструментни трансформатори од трофазне епоксидне смоле се широко користе у мерењу енергије, мерењу и заштити у енергетским системима. На пример, у далеководима од 10кВ и одвојцима, комбиновани трансформатори се користе за процену губитака у линији и за мерење електричне енергије на високонапонским бочним водовима енергетских трансформатора. Поред тога, постоји посебно дизајнирана високонапонска мерна кутија (комбиновани трансформатор), која се углавном састоји од комбинованог трансформатора и кутије за мерење електричне енергије. Има предности високе тачности мерења, мале тежине, једноставне инсталације и против крађе електричне енергије.
