ВС1 Унутрашњи високонапонски вакуумски прекидач

Цехо може понудити ВС1 унутрашњи високонапонски вакуумски прекидач са свеобухватном услугом након продаје и благовременом испоруком. Принцип рада овог вакуумског прекидача је да када се покретни контакт и статички контакт раздвоје под дејством радног механизма, између контаката се генерише електрични лук, а површина контаката испарава пару на високим температурама. Посебан облик овог контактног дизајна производа генерише магнетно поље када струја пролази кроз њега. Под дејством овог магнетног поља, електрични лук се брзо креће дуж тангенцијалног правца контактне површине. Нека метална пара се кондензује на металном цилиндру (штиту), а лук природно пролази кроз нулу и затим се гаси. Када се лук угаси, диелектрична чврстоћа између контаката се брзо опоравља

Пошаљи упит

Опис производа

Можете бити сигурни да ћете купити ВС1 високонапонски вакуумски прекидач за затворене просторе од Цехо-а. Вакумски прекидач је погодан за употребу у електроенергетским системима са називним напоном од 12кв за потребе заштите, као иу управљачким јединицама опреме за електроенергетску мрежу и индустријске енергетске опреме. Може бити опремљен са КИН28(ГЗС1). Различити типови панела разводних ормара као што су КСГН и ГГ-1А. Повезани производи: изолациона колица, колица са осигурачима и друга колица напонских трансформатора.

Стандарди производа

♦ ИЕЦ62271-100 Високонапонска расклопна и управљачка опрема, део 100: АЦ прекидачи

♦ ГБ1984 Хигх ВолтагеАЦ Прекидачи

♦ ГБ/Т11022 Заједничке спецификације за стандарде високонапонских разводних и управљачких уређаја

♦ ЈБ/Т 3855 високонапонски АЦ вакуумски прекидачи

♦ ДЛ/Т402 Спецификација високонапонских АЦ прекидача

Услови животне средине

♦ Температура околине: -15℃~+40℃;

♦ Надморска висина: ≤1000м;

♦ Релативна влажност: дневни просек ≤95%, месечни просек ≤90%;

♦ Интензитет земљотреса: ≤8 ниво;

♦ Места без пожара, опасности од експлозије, озбиљне прљавштине, хемијске корозије, као и интензивне вибрације

Технички датум

бр.	Ставка	Јединица	Датум
1	Називни напон	кв	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Називни отпорни напон за краткотрајну фреквенцију напајања (1 мин)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Називни отпорни напон импулса грома		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Називна фреквенција	Хз	50
5	Називна струја	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Називна краткотрајна толерантна струја	Тхе	20 50 50	25 63 63	31.5 80 80
7	Називна вршна толерантна струја
8	Називна струја затварања кратког споја (врх)
9	Називна секвенца операција		О-0.3с-цо-180с-цо
10	Механички живот	Тимес	20000
11	Називни радни напон	V	АЦ/ДЦ220, АЦ/ДЦ110
12	Време отварања	мс	20~50
13	време затварања		30~70
14	Називна времена прекида струје кратког споја		50

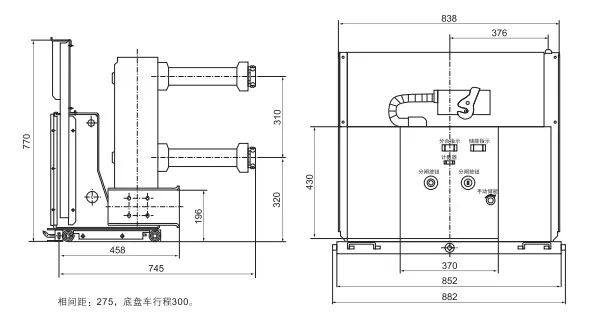

Цртеж укупних димензија
