ЛЗЗБ Струјни трансформатор са изолацијом од ливене епоксидне смоле

ЛЗЗБ струјни трансформатор са изолацијом од епоксидне смоле је потпуно затворен производ са структуром ливеног стуба од епоксидне смоле. Примењује се на релејну заштиту за мерење електричне енергије и струје у електроенергетским системима називне фреквенције 5ДХз/60Хз и називног напона од 40,5кВ. Карактеристике овог производа укључују високу динамичку термичку стабилност, дупло већи излазни капацитет, стабилне перформансе изолације и отпорност на прљавштину.

Примарни намотај, секундарни намотај, прстенасто језгро и калем ЛЗЗБЈ9-35 су умотани у ливене изолаторе од епоксидне смоле. То је потпуно затворена структура, која се одликује одличним перформансама топлотне изолације и отпорношћу на влагу. Разводна кутија је обезбеђена на секундарној тачки ожичења. На свакој предњој и бочној страни разводне кутије налази се рупа, која одговара терминалу за излаз жице и користи се за излаз жице. Постоје завртњи за уземљење и четири монтажне рупе на основној плочи производа за уградњу.

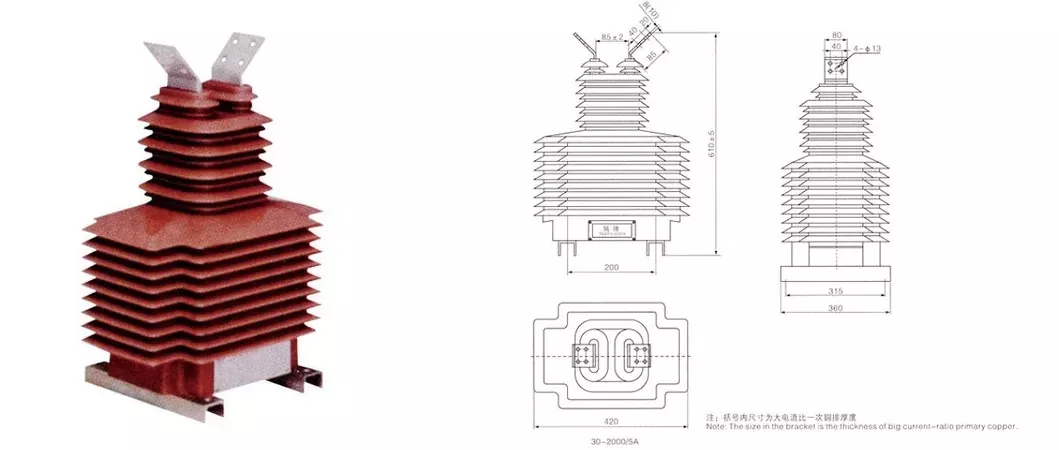

Цртеж производа

Главни технички параметар (ЛЗЗБ9-35/250В1)

1.Називни ниво изолације: 40,5/95/185кВ

2. Фактор снаге оптерећења: цос ø=0,8 (заостајање)

3. Називна секундарна струја: 5А (или 2А, 1А)

4. Називна фреквенција: 50 Хз или 60 Хз

5. Температура околине: -5℃~+40℃

6. Стандард производа: ИЕЦ185, ГБ1208-2006

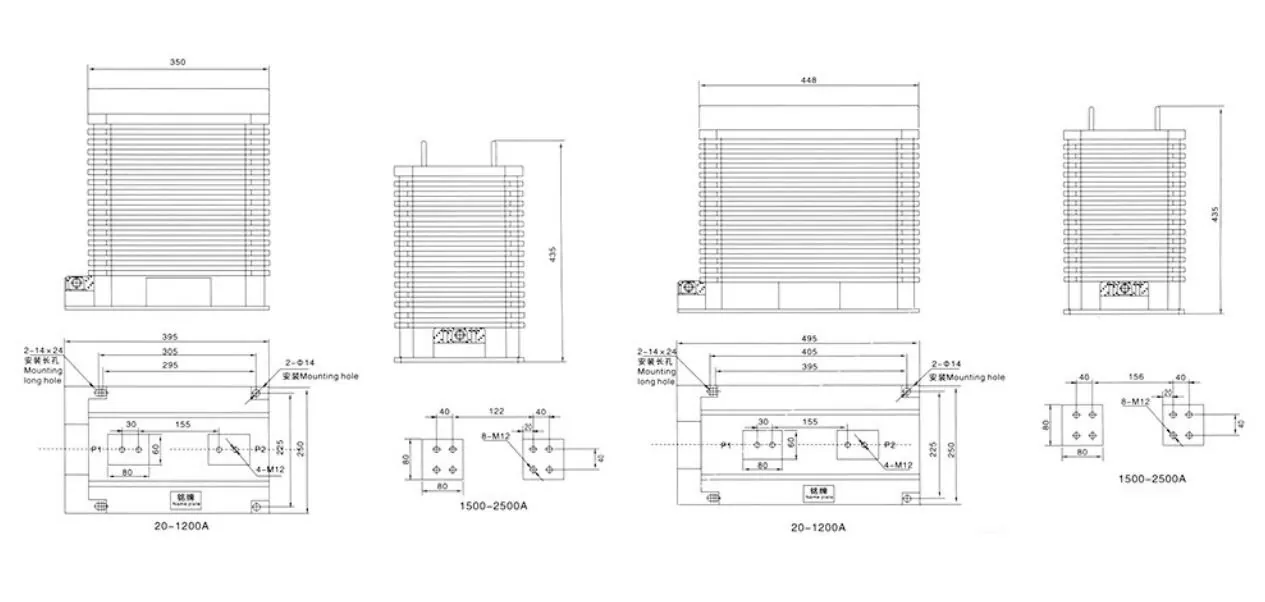

Укупна димензија

ЛЗЗБ изоловани струјни трансформатор типа епоксидне смоле примењује се на ваздушно изоловане разводне ормаре КИН28А, КСГН15 и ХКСГН17. Високонапонске просторије за прстенасте главне јединице, кутијасте трансформаторе и кабловске разводне кутије; Потрошња електричне енергије електране, мерење/заштита индустријских и рударских дистрибутивних просторија; Подручја на великој надморској висини, са високом влажношћу и јако загађена (тип против загађења са повећаном дистанцом пењања је опционо)
