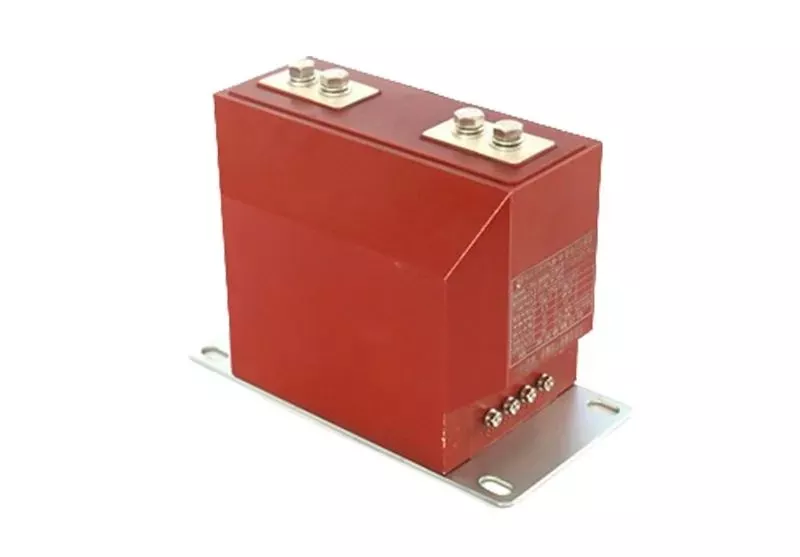

ЛЗЗБЈ Ојачана епоксидна смола ливеног типа струјни трансформатор

ЛЗЗБЈ Ојачана епоксидна смола ливеног типа струјни трансформатор је један од производа фабрике Цехо, можемо вам понудити различите врсте електричних уређаја које можете изабрати и нудимо конкурентне цене. Ако желите да добијете висококвалитетна, ефикасна и лака за одржавање решења, можете нас контактирати сада да бисте добили наш фабрички ценовник. Добродошли су и нови и стари купци.

Пошаљи упит

Опис производа

Цехо обезбеђује висококвалитетне струјне трансформаторе типа ЛЗЗБЈ ојачане епоксидном смолом. Отпоран на пукотине и ударце, погодан за ормаре са високим механичким напрезањем; Потпуно заптивени стуб: П1/П2 су М10-М16 бакарне/алуминијумске шипке или шипке са дуплим отвором, са базом од 4 × Φ 14 мм, и могу се инсталирати у било ком смеру; Микрокристална легура силикона или висококвалитетна силиконска легура има висококвалитетне трансформационе челичне плоче. и добра линеарност грешке. Секундарни терминал: 6-12 жила унутар заштитног поклопца, може се проширити са двоструким намотајима (0.2С/0.5/5П10/10П10) или три намотаја (дозирање + заштита + остатак); Ниска температура: -25 ℃ до +40 ℃, надморска висина: ≤ 2.000 ау 0 м, тип влажне плоче: 3.000 ау м 95%, без кондензације; Отпорност на ватру В-0, ЦТИ ≥ 600, у складу са РоХС; Тежина: 25-35 кг за класу 10 кВ; 24 кВ класа 32-45 кг 40,5 кВ класа ≤ 81 кг.

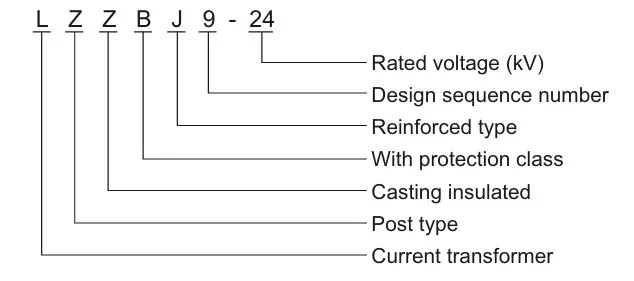

Модел

Параметри производа

НО	Ставка			Јединица	Валуе
1	Називни напон			КВ	40.5
2	Називна изолација ниво	Фреквенција снаге издржати напон	Суви тест		95
			Мокри тест		80
		Издржи импулсе муње напон (врх)			185
3	Називна струја			A	1250,1600,2000
4	Називна струја прекида кратког споја			Тхе	20,25,31.5
5	Називна секвенца операција				0-0,3с-комбинација-180с-комбинација
6	Називна времена прекида струје кратког споја			пута	12
7	Називна струја затварања кратког споја (врх)			Тхе	50,63,80
8	Називна вршна отпорна струја
9	Називна краткотрајна отпорна струја			Тхе	20,25,31.5
10	Називна стална струја кратког споја			S	4
11	Просечна брзина отварања			м/с	1,5±0,2
12	Просечна брзина затварања				0,7±0,2
13	Време затварања контакта			s	≤2
14	Трофазна комбинована (минутна) капија синхрона временска разлика				≤2
15	Време затварања				≤150
16	Време отварања				≤60
17	Механички живот			пута	10000
18	Називни радни напон и називни напон помоћног кола			V	ДЦ220,110,24
					АЦ220,110,24
19	ДЦ отпор по фазном колу (без трансформатора)			м Ох	≤100
20	Динамички и статички контакти омогућавају дебљину хабања			мм	3
21	тежина			кг	800

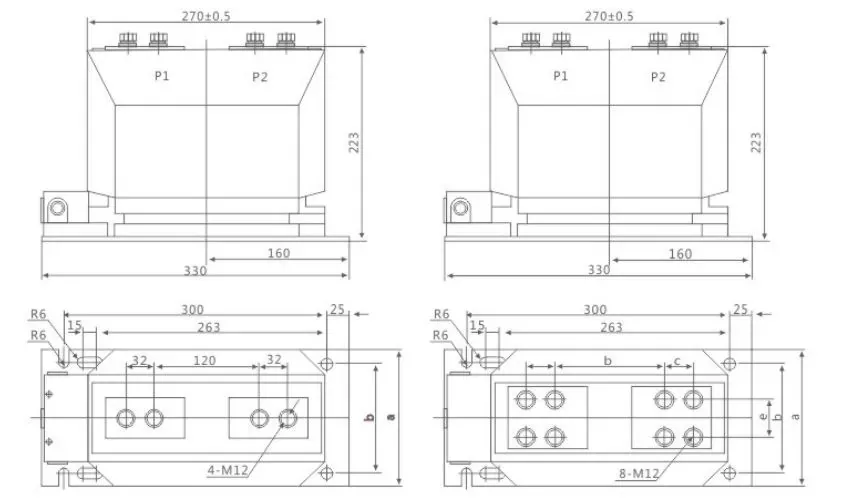

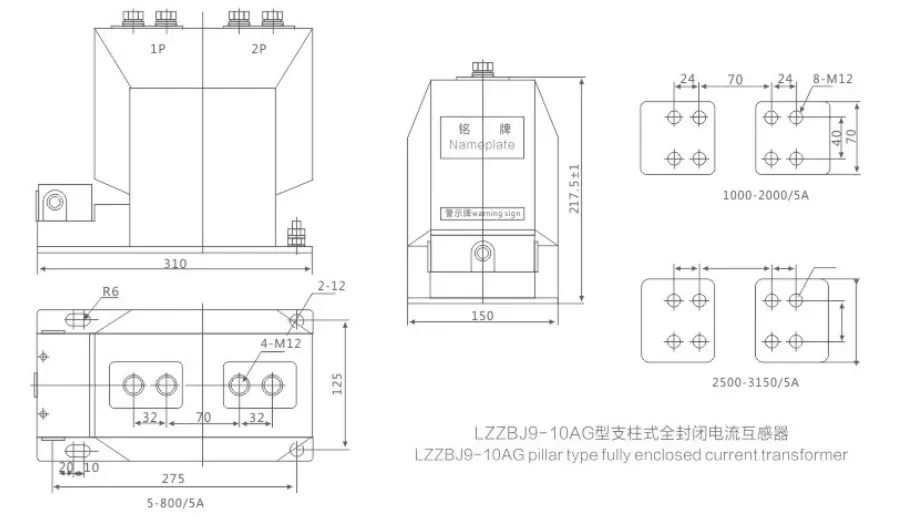

Цртање

Брза провера избора

1. Називни напон → Изаберите 7.2кВ / 12кВ / 24кВ / 40.5кВ

2. Називна примарна струја → Према спецификацијама оптерећења или сабирница (100А, 300А, 600А, 1,250А)

3. Тачност и оптерећење → Мерење 0,2С/0,5 (10-20 ВА); Протецт 5П10/10П15 (15-30 ВА)

4. Краткотрајна термичка струја → Ускладите струју кратког споја система (20 кА, 31,5 кА, 50 кА, 80 кА/1 с)

5. Начин уградње → Стуб усправна/бочна инсталација/уградња наопако; База је причвршћена са 4-М12 експанзијским вијцима

6. Посебни захтеви: Велика надморска висина 3000 м, ниска температура -40 ℃, степен заштите од загађења ИИИ, двоструки однос трансформације, тип славине, са заштитним поклопцем
