Шта је електроенергетска опрема у трафостаници и њихове одговарајуће функције?

Примарна опрема (основни хардвер за директно руковање напајањем)

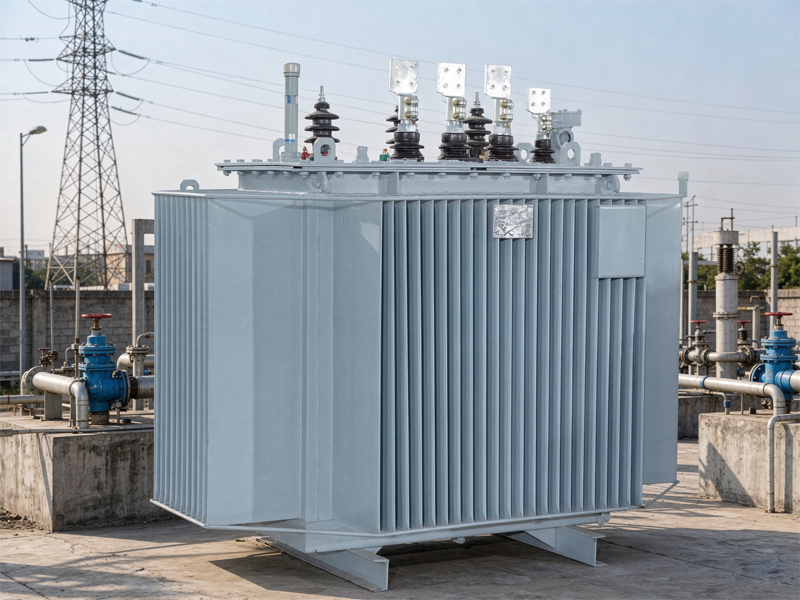

Енергетски трансформатор Основна опрема подстанице, која повећава или смањује напон путем електромагнетне индукције да би се прилагодила захтевима за пренос и дистрибуцију. Уобичајени типови укључују трансформаторе уроњене у уље и трансформаторе сувог типа.

Прекидач служи и контролним и заштитним функцијама. Може укључити или искључити кола у нормалним условима како би подесио напајање и брзо прекинуо струје квара (као што су кратки спојеви или преоптерећења) како би се спречило ширење незгода. Има способност гашења лука; уобичајени типови укључују СФ₆ прекидаче и вакуумске прекидаче.

Прекидач за искључивање Углавном се користи за изолацију напајања током одржавања, стварајући видљиву отворену тачку како би се осигурала сигурност особља за одржавање. Нема могућност гашења лука и не може да ради под оптерећењем, тако да се мора користити заједно са прекидачем.

Трансформатор струје (ЦТ) Конвертује велике струје у линији у стандардне мале струје (обично 5А или 1А), обезбеђујући сигнале за мерне инструменте и уређаје за заштиту релеја, док изолује високе и ниске напоне како би се осигурала безбедност особља и опреме.

Напонски трансформатор (ПТ) Конвертује високи напон у стандардни ниски напон (обично 100В), обезбеђујући прецизне сигнале напона за мерне и заштитне уређаје како би се осигурала тачност мерења и заштите.

Одводник пренапона Углавном се користи за заштиту од пренапона узрокованих грмљавином или операцијама прекидача. Он испушта пренапонске набоје у земљу преко нелинеарних отпорника ради заштите изолације опреме; најчешћи тип је одводник пренапона од цинк оксида.

Сабирница"Главна артерија" за пренос енергије унутар подстанице, која се користи за прикупљање, дистрибуцију и пренос електричне енергије. Обично се прави од бакра или алуминијума, различитих облика као што су правоугаони и цевасти.

Кабл за напајање Користи се за пренос енергије, мале површине и високе поузданости, погодан за сценарије преноса енергије различитих нивоа напона.

Реактор се углавном користи за ограничавање струја кратког споја и компензацију капацитивне реактивне снаге водова, побољшавајући стабилност електроенергетског система кроз серијску или паралелну везу.

Банка кондензатора Користи се за компензацију реактивне снаге електричне мреже, побољшање фактора снаге, чиме се побољшава квалитет електричне енергије, смањују губици у линији и повећава ефикасност напајања.

Секундарна опрема („нервни центар“ за праћење, контролу и заштиту)

Релејни заштитни уређај Прикупља сигнале грешке као што су струја и напон у реалном времену, анализира их и процењује, а затим шаље команде за искључивање прекидачима да брзо уклоне делове квара, спречи ширење незгода и осигура безбедност система.

СЦАДА систем за надзор прикупља податке о раду опреме у реалном времену (као што су напон, струја и температура) и подржава операције даљинског управљања, омогућавајући особљу за одржавање да даљински надгледа статус опреме и постигне рад без надзора или са минималним присуством.

Уређај за напајање једносмерном струјом Обезбеђује стабилну једносмерну струју за секундарну опрему као што су релејна заштита и системи за надзор, обезбеђујући да кључна заштитна и контролна опрема и даље може нормално да ради када је напајање из мреже прекинуто.

Мерни уређај Прецизно мери пренос и потрошњу електричне енергије за обрачун трговине и статистику интерне потрошње енергије. Потребна му је редовна калибрација како би се осигурала тачност мерења.
