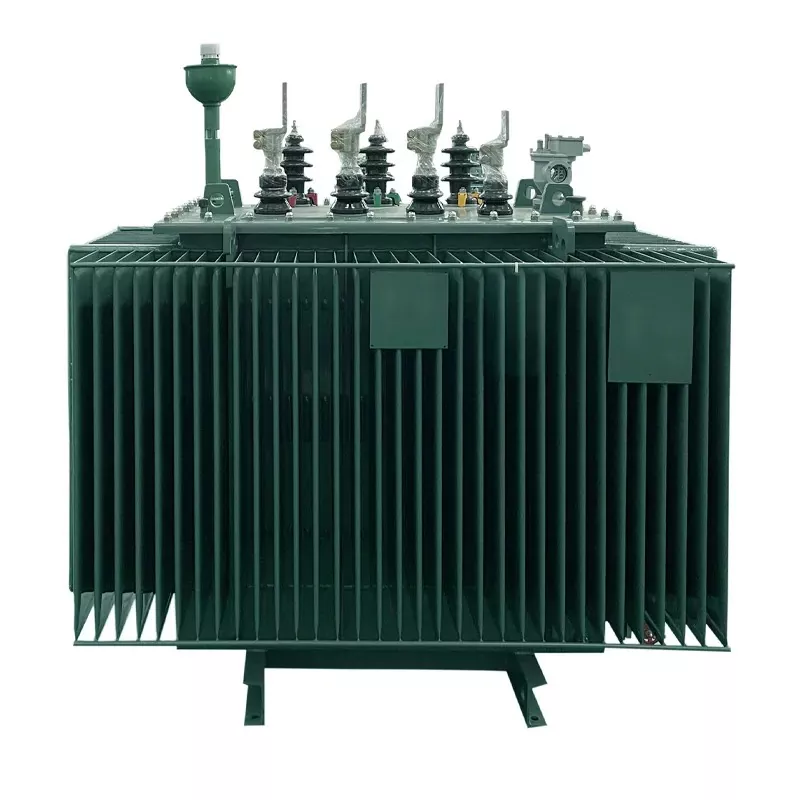

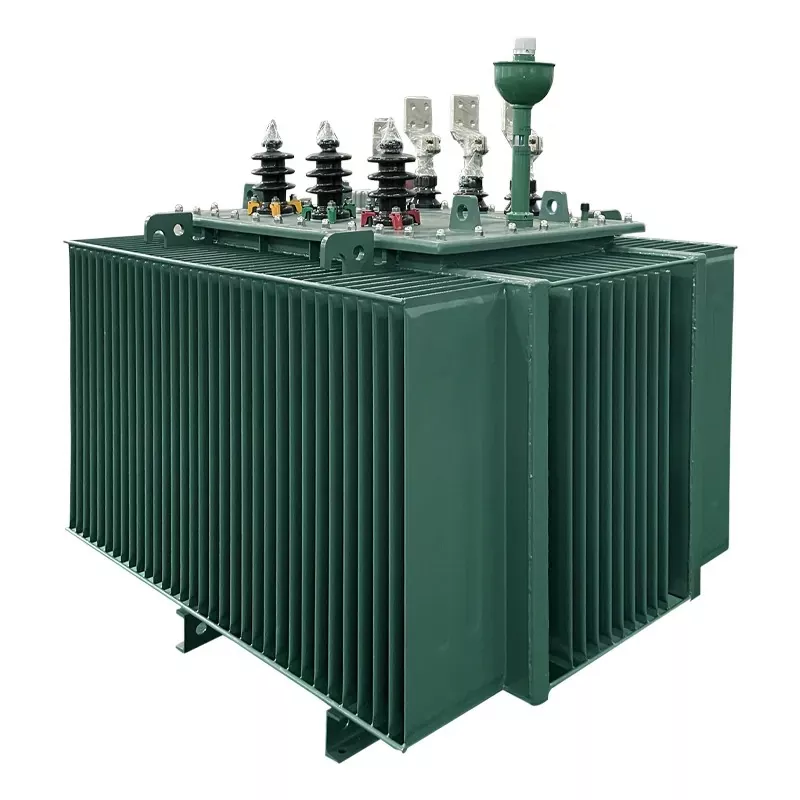

Трофазни дистрибутивни трансформатор уроњен у уље са измењивачем славина под оптерећењем

Трофазни уљни дистрибутивни трансформатор са измењивачем славина под оптерећењем су важна опрема у савременим дистрибутивним системима, такође један од важних производа компаније Цехо. Ови производи могу регулисати напон без прекидања оптерећења, побољшавајући квалитет електричне енергије и стабилност мреже.

Пошаљи упит

Опис производа

Овај трофазни дистрибутивни трансформатор уроњен у уље са измењивачем славина под оптерећењем је направљен од висококвалитетног ЦРГО хладно ваљаног силиконског челика, обезбеђујући мале губитке без оптерећења. Има добар ефекат уштеде енергије и изузетне социјалне и економске користи. Јака отпорност на кратке спојеве и ударе грома; Дизајн потпорне структуре високе поузданости за њу може се користити и на отвореном и у затвореном простору.

Напон и називна снага наших трансформатора могу се прилагодити. Доступни напони: 6кВ, 6.3кВ, 10кВ, 10.5кВ, 11кВ, 12.47кВ, 13.2кВ, 13.8кВ, 15кВ, 20кВ, 22кВ, 24кВ, 35кВ, В, 3кВ, 3.3кВ.....3. 110 киловолти.

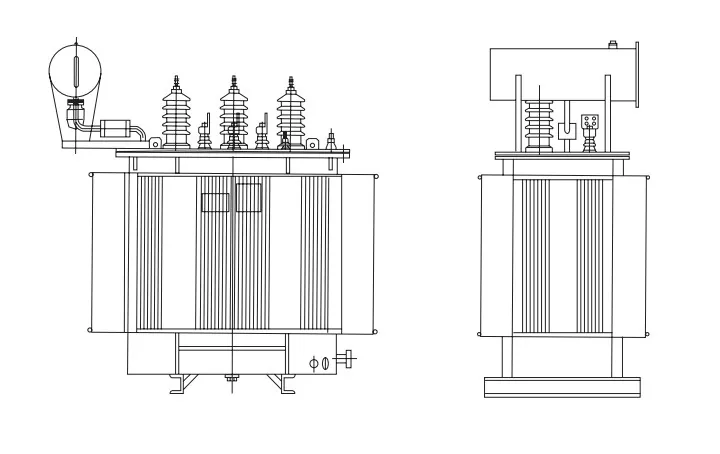

Контурни цртеж

Техничке спецификације

Називна снага (кВА)	Називни напон (кВ)		Вецтор Гроуп	Губитак без оптерећења (В)	Губитак оптерећења (В)	Импеданса (%)
Називна снага (кВА)	ХВ	ЛВ	Вецтор Гроуп	Губитак без оптерећења (В)	Губитак оптерећења (В)	Импеданса (%)
30	13.8 13.2 11 10.5 10 6.3 6 Опсег тапкања: ±5%; ±2*2,5%	0.4 0.433 0.415	Дин11 Иин0 Изн11 Дин5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Феатуре	Опис
Регулација напона	Омогућава подешавање напона под оптерећењем преко измењивача славине док је трансформатор под напоном, обично са опсегом регулације од ±15% или више .
Додирните Тип мењача	Вакуумски тип ОЛТЦ је пожељнији због поузданости и дугог века трајања; морају бити у складу са ИЕЦ 60214 или АС 60214.1 стандардима .
Метод хлађења	ОНАН (Оил Натурал Аир Натурал) је стандардни; неке варијанте могу да користе ОФАФ (Оил Форцед Аир Форцед) за веће капацитете .
Изолација и уље	Потопљено у минерално уље за изолацију и хлађење; уље мора да испуњава стандарде ИЕЦ 60296. Уље у одељку прекидача за преусмеравање мора да буде изоловано од уља главног резервоара.
Изградња	Типично језгра, са бакарним намотајима, резервоаром од валовитог челика и херметички затвореним дизајн за спречавање продора влаге .
Додирните Контрола	Подржава аутоматски, локални ручни (електрични) и ручни (механички) рад у хитним случајевима. Укључује граничне прекидаче, термичку заштиту и индикаторе положаја .

Нормални услови околине

1. Температура околине: не више од +40℃, не мање од -25℃, месечна просечна температура није већа од +30℃., годишња просечна температура није већа од +20℃.

2. Надморска висина: Не више од 1000м.

3. Талас напона напајања је сличан синусном таласу.

4. Трофазни уљни дистрибутивни трансформатор са измењивачем славина под оптерећењем напон напајања је приближно симетричан.

5. Укупан садржај хармоника струје оптерећења не сме прећи 5% називне струје;

6. Место уградње: у затвореном или на отвореном.
