Декодирање заштитне логике нисконапонских долазних ормара: Како постићи безбедно и поуздано напајање?

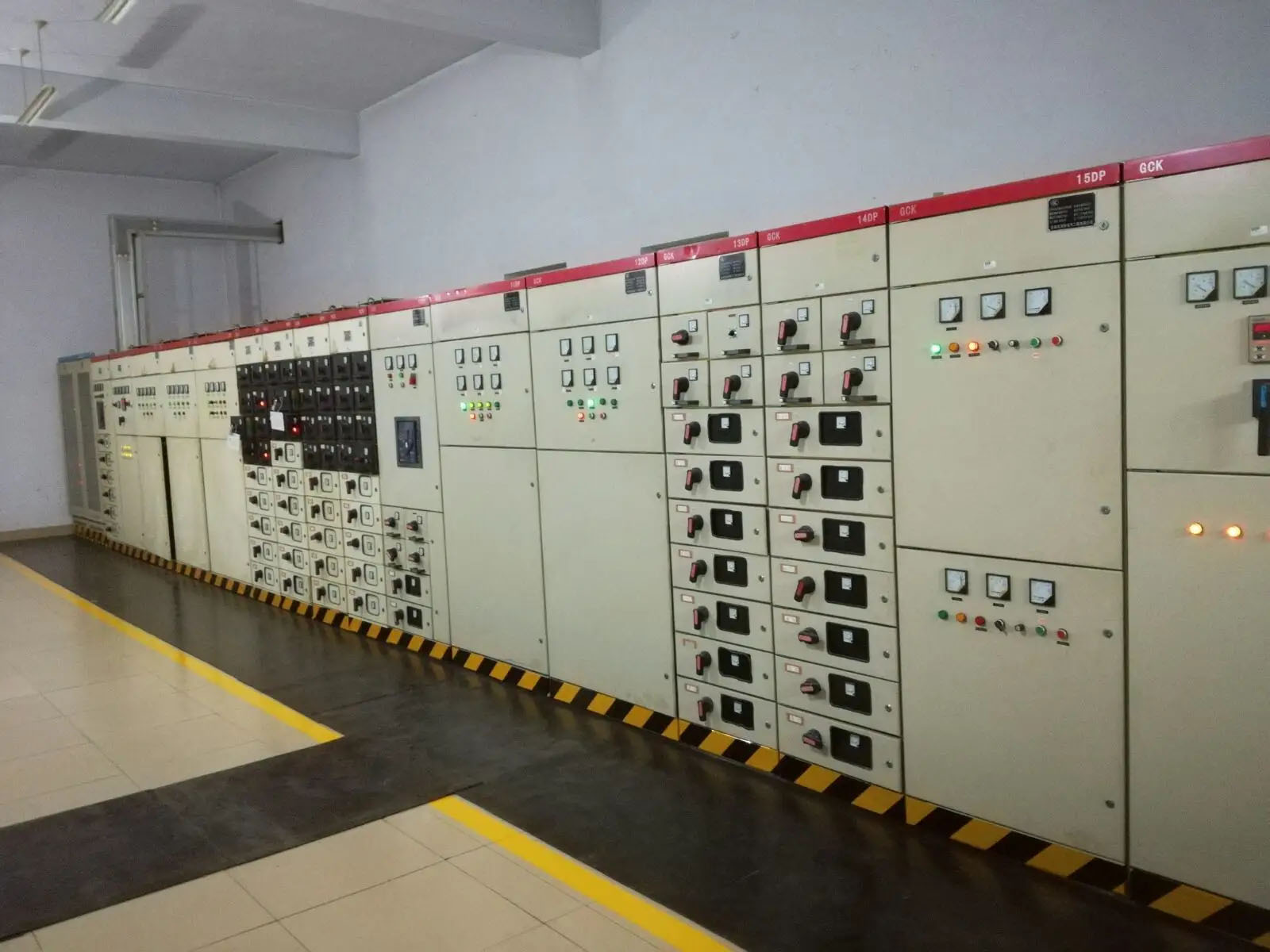

И. Електрична сигурност и позиционирање на нивоу система

Као укупни улаз за напајање целог нисконапонског система за дистрибуцију електричне енергије, он је примарни заштитни пролаз за дистрибуцију електричне енергије целе станице. Кварови ће утицати на цео нисконапонски систем, тако да је поузданост на првом месту.

Неопходно је стриктно разликовати логику долазне линије, везе магистрале и одлазне линије како би се спречило погрешно паралелно и нетачан пренос снаге.

Испунити захтеве за координацију изолације система; називни изолациони напон, отпорни напон фреквенције струје и сигурносна растојања између фазе/фазе и земље морају бити у складу са прописима за спречавање пузања, квара и кратких спојева фаза-фаза.

ИИ. Основне електричне перформансе (тврда технологија)

Називни радни напон је компатибилан са фазним напоном система и линијским напоном, обезбеђујући дуготрајан рад без прекорачења номиналног отпорног напона, и прилагођава се фреквенцији напајања на лицу места и хармонијским условима.

Називна трајна носивост струје: Дуготрајно повећање температуре ормара, главне сабирнице, улазног кабловског споја и кућишта прекидача треба да се контролише и неће доћи до прегревања, промене боје или аблације на контактима и бакарним шипкама.

Отпорност на кратак спој и прекидну способност

Крајњи/оперативни прекидни капацитет кратког споја мора бити већи од максималне струје кратког споја система на лицу места.

Краткотрајна отпорна струја и вршна отпорна струја испуњавају стандарде; тело ормана не сме да буде деформисано, сабирница се не сме померати, а изолациони делови не смеју да пукну под ударом кратког споја.

Дизајн пораста температуре и дисипације топлоте: Вентилациони канали кабинета су разумни, са глатким улазом и излазом ваздуха на врху и на дну; нема акумулације топлоте у густим областима сабирница и прекидача, а пораст температуре задовољава стандарде током дуготрајног рада под великим оптерећењем.

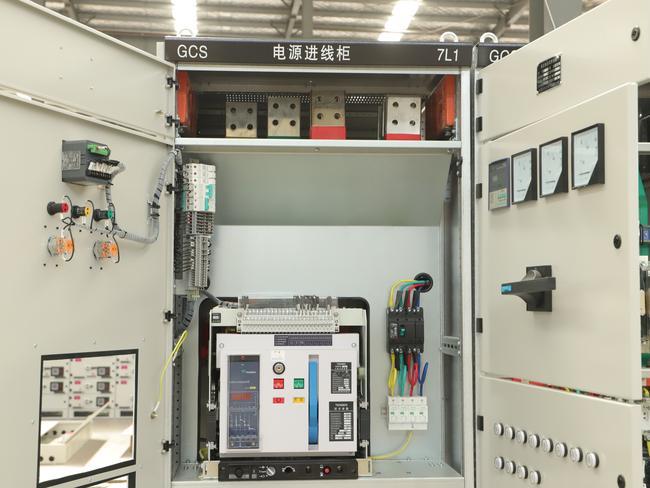

ИИИ. Логика заштите и контролне функције

Основне заштите: дуготрајно кашњење од преоптерећења, краткотрајно кашњење од кратког споја, тренутна заштита од кратког споја и заштита од земљоспоја. Заштитна крива одговара карактеристикама низводног оптерећења.

Опремљен са функцијом искључења поднапона/губљења напона, која се аутоматски искључује када електрична мрежа изгуби струју и спречава само-поновно затварање када се напајање поново успостави.

Хијерархијска координација поставки заштите: Заштита долазног вода ће бити селективно координирана са заштитом одлазног вода низводно како би се избегло потпуно окидање главног долазног вода услед мањих кварова у низводном току.

Поуздано секундарно коло: контролно напајање, кола за затварање и отварање и кола за блокирање су стандардно ожичени, без виртуелне везе или погрешног рада.

Логички блок дијаграм нисконапонске заштите долазног ормарића (текстуална верзија)

а. Блок дијаграм укупног тока сигнала

Струја примарног главног кола → Узорковање струјног трансформатора (ЦТ) → Интелигентни контролер (АЦБ ослобађање) → Логичко расуђивање: дуготрајно кашњење / краткотрајно кашњење / тренутни / квар на земљи / поднапон → испуните поставку акције → издајте команду за искључење → механизам за искључивање прекидача → прекинути долазни главни круг

б. Блок дијаграми четири главне гране заштите

Логика заштите од преоптерећења с дуготрајним кашњењем Струја оптерећења премашује стандард → ЦТ узорци и шаље се на контролер → Поклапа се са кривом дугог кашњења инверзног времена → Дуго кашњење за благо преоптерећење, кратко кашњење за озбиљно преоптерећење → Кашњење истиче → Окидање

Логика заштите од кратког временског кашњења Кратки спој се јавља у низводном колу → Струја кратког споја покреће контролер долазне линије → Долазна линија поставља краткотрајно кашњење од 0,1～0.3с → Прво сачекајте да се прекидач одлазне линије тренутно активира како бисте отклонили квар → Ако одлазни вод не успе да се откачи / грешка није елиминисана → Кашњење истиче → Испади долазне линије (спречите прекорачење)

Логика тренутне заштите од кратког споја Озбиљан кратак спој у близини сабирнице или унутар ормара долазне линије → Струја кратког споја далеко премашује тренутну поставку → Окидач директно без краткотрајног кашњења или чекања → Контролер одмах издаје команду → Прекидач се активира тренутно

Логички метод заштите од земљоспоја 1: ЦТ нулте секвенце прикупља векторски збир три фазе + Н Метод 2: Контролор израчунава струју нулте секвенце кроз рад трофазне струје → Открива да неуравнотежена струја нулте секвенце премашује стандард → Утврђује једнофазно уземљење/оштећење изолације/оштећење изолације

ц. Логички блок дијаграм заштите од поднапона/губитка напона

Пад долазног напона / спољна електрична мрежа губи струју → Поднапонско окидач прати напон у реалном времену → Напон је нижи од постављеног прага → Поднапонски окидач делује → Принудно окидање → Аутоматско поновно затварање није дозвољено након што се електрична мрежа врати; затварање се може извршити само уз ручну/логичку дозволу

д. Логички блок дијаграм међусобног закључавања за двоструке долазне линије + везу магистрале (закључавање са три прекидача)

1# Долазна линија затворена

↓

Електрични помоћни контакти + Механичка клипњача

↓

Блокирајте кругове за затварање 2# долазне линије и везе магистрале

2# Долазна линија затворена

↓

Истовремено блокирајте кругове за затварање 1# долазне линије и везе магистрале

Бус Тие Цлосед

↓

Истовремено блокирајте кругове за затварање 1# и 2# долазних линија

Основно правило: Само два од три прекидача смеју да буду у затвореном положају у било ком тренутку; строго је забрањено затварање сва три прекидача истовремено.

е. Координациони логички блок дијаграм заштите горњег и доњег нивоа

Ормар за излазну линију: Тренутачно искључење кратког споја → Координација корака временске разлике → Ормарић улазне линије: Краткоспојно искључење са кратком временском закашњењем → Реализација: Кварови у низводном току се искључују преко прекидача низводног, а не главног долазног вода, обезбеђујући селективност напајања.

ИВ. Механичка блокада и електрична блокада (највиши приоритет)

Једна улазна линија: механичка блокада између врата ормарића и прекидача; врата се не могу отворити када су затворена, а прекидач је присиљен да се активира када се врата отворе како би се спречио случајни улазак у интервал уживо.

Двоструке долазне линије + сценарио сабирнице: Двоструко преклапање електричне блокаде и механичке блокаде, стриктно забрањујући истовремено затварање две долазне линије и нелегално паралелно долазне линије и сабирнице, како би се спречила циркулација, кратки спој и прегоревање трансформатора.

Механичка структура самог прекидача је поуздана, са затварањем и отварањем на месту, без заглављивања и поузданим радом механизма за складиштење енергије.

В. Структура ормара и технологија сабирница

Чврстоћа плоче кућишта и крутост оквира довољни су да издрже удар електромоторне силе кратког споја без подрхтавања или деформације.

Главне спецификације сабирница, распоред и изолациони носачи су у складу са прописима; распоред фаза је стандардни, а изолационе преграде фаза-фаза и фаза-земља су завршене.

Комплетан систем уземљења: Оквир ормара, врата, бочне плоче и ормар за везивање аутобуса су поуздано и централно уземљени, са континуираним и непрекинутим путем уземљења.

Ниво заштите је прилагођен окружењу на лицу места, спречавајући прашину, прскање и мале животиње да уђу у кабинет и изазову кратке спојеве.

ВИ. Мониторинг и конфигурација приказа

Стандардно праћење струје и напона у реалном времену, које може проверити трофазни баланс и одступање напона.

Опремљен уређајем за приказ уживо да интуитивно процени да ли је долазна линија активна, спречавајући случајни додир и неправилно одржавање.

Неопходна конфигурација праћења температуре и влажности и превенције и контроле кондензације у ормару како би се спречила деградација изолације узрокована влажном кондензацијом.

ВИИ. Прилагођавање животне средине и рада

Прилагодите се надморској висини, температури и влажности, прашини и корозивном гасном окружењу; изолациони делови и тело кућишта испуњавају стандарде за заштиту од корозије и временске отпорности.

Дизајн за спречавање кондензације и буђи у кабинету; уређаји за грејање и одвлаживање су конфигурисани у влажним просторима.

Резервишите простор за одржавање и простор за улаз и излаз каблова; ожичење је уредно, а примарни и секундарни круг су одвојени како би се спречиле сметње.

ВИИИ. Инспекција рада и одржавања и безбедности

Опремљен очигледним тачкама прелома за поуздану изолацију напајања током одржавања.

У стању је да имплементира процес обележавања нестанка струје и закључавања, уз услове безбедног рада.

Компоненте су разумно распоређене, што олакшава свакодневну проверу, мерење температуре, затезање и замену компоненти у каснијем периоду, без ћорсокака одржавања.

Резиме

Нисконапонски долазни орман је језгро гејтвеја нисконапонског система дистрибуције електричне енергије, који преузима важне задатке приступа извору напајања, сигурносне заштите и дистрибуције оптерећења. Његове кључне бриге се фокусирају на осам аспеката: позиционирање електричне сигурности, електричне перформансе језгра, заштитна логика и контрола, заштита од међусобног закључавања, технологија ормара и сабирница, конфигурација надзора, прилагођавање околине и сигурност рада и одржавања. Међу њима, заштитна логика (укључујући преоптерећење, кратак спој, земљоспој, заштиту од поднапона) и двоструко закључавање (механичко + електрично) су кључ за обезбеђивање безбедног и стабилног рада ормана, који може ефикасно спречити ширење квара, неправилан рад и безбедносне незгоде. Рационално усклађивање свих индикатора и стриктно поштовање техничких стандарда су предуслови за дуготрајан поуздан рад нисконапонског улазног ормана.
