Разумети на први поглед: Које су основне технологије и основе примене нисконапонских разводних уређаја?

Нисконапонски разводни уређаји су основна опрема у савременим системима напајања и дистрибуције, углавном се користе за дистрибуцију електричне енергије, контролу кола, заштиту од преоптерећења, заштиту од кратког споја, заштиту од цурења у земљи и надзор снаге. Широко се примењује у фабрикама, зградама, дата центрима, болницама, тржним центрима, општинском инжењерингу и другим областима. Уз компактну структуру, високу сигурност и поузданост, практично одржавање и високу интелигенцију, то је кључна опрема која осигурава стабилан рад енергетских система. Овај чланак у потпуности представља основне техничке тачке нисконапонских расклопних уређаја у смислу структуре, параметара, перформанси, избора и примене.

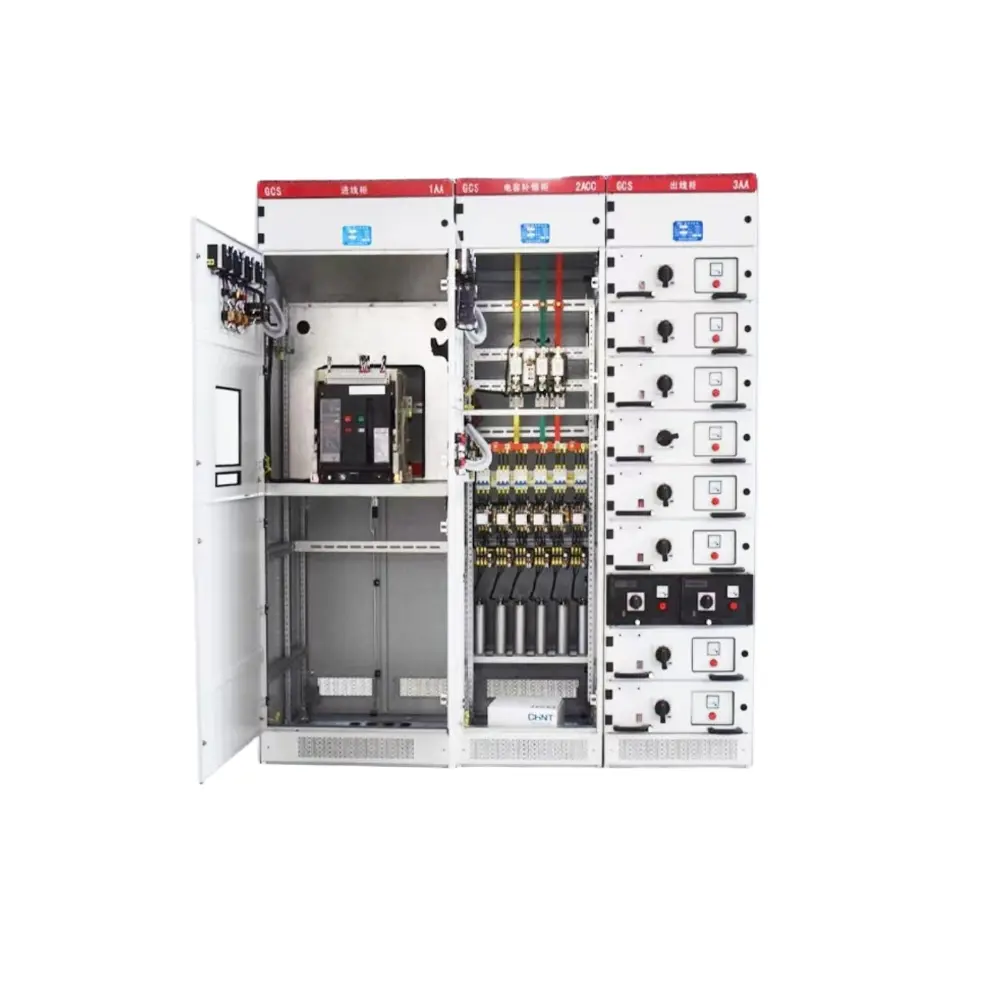

1. Главне компоненте нисконапонских разводних уређаја

Типична нисконапонска расклопна опрема усваја атроделна независна изолациона структура за већу сигурност, поузданост и могућност одржавања:

А.Одељак за прекидаче: Вертикално распоређени, способан да држи више прекидача; свако коло је независно одвојено без сметњи.

Б.Бус Цомпарте: Смештен иза одељка прекидача и изолован изолационим преградама како би се ефикасно спречило ширење квара.

Ц.Одељак за каблове: Налази се на задњој или предњој страни ормана, погодан за кабловску везу и одржавање, са пространим простором и стандардизованим ожичењем.

По стилу рада и одржавања:

Д.Позади приступачан: Традиционална стандардна структура са великим простором за одржавање.

Е.Приступ са предње стране: Монтажа на зид, мања дубина, уштеда простора.

Независни дизајн одељка избегава случајни контакт са деловима под напоном током одржавања, ограничава опсег квара лука и значајно побољшава безбедност опреме и особља.

2. Кључни оцењени параметри

3. Индекси основних електричних перформанси

a. Издржљива струја кратког споја (СЦЦР)

Максимална струја кратког споја коју разводни уређај може безбедно да издржи за кратко време током квара, што одређује отпорност опреме на кратки спој и представља важну гаранцију за безбедан рад.

b. Оцена краткотрајне отпорности

Струја кратког споја коју разводни уређај може да поднесе без деформације или оштећења у одређеном времену (обично 1 секунда или 0,5 секунда), обезбеђујући да се систем не сруши у условима квара.

c. Интеррупт Ратинг

Максимална струја квара коју прекидач може безбедно да прекине. Мора бити већа од очекиване струје кратког споја система, иначе ће изазвати експлозију или пожар.

d. Оцена заштите од уласка (ИП оцена)

· ИП30: Спречава контакт прстију са деловима под напоном

· ИП40: Спречава улазак страних тела ≥1мм у пречнику

· ИП54: Отпоран на прашину и прскање, погодан за влажна и прашњава окружења

e. Граница пораста температуре

Према националним стандардима, пораст температуре расклопног уређаја при дуготрајном раду при називној струји не сме прећи границу, обезбеђујући стабилност изолације и продужени радни век.

4. Основне техничке кључне тачке нисконапонских разводних уређаја

(1).Структура кабинета и технологија раздвајања

Прихвата три независна изолована одељка: одељак за прекидаче, одељак за сабирницу и одељак за каблове, ефикасно спречавајући ширење лука и побољшавајући безбедност рада и одржавања.

(2)Технологија отпорности на кратки спој и краткотрајну отпорност

Опремљен снажном отпорношћу на кратки спој, стриктно одговарајућим СЦЦР-ом и краткотрајном отпорном струјом како би се осигурало да нема деформација, померања магистрале или колапса система услед кварова.

(3)Прекид прекидача и технологија селективне координације

Капацитет прекидања задовољава максималну струју квара система. Регионална селективност се остварује кроз краткотрајно кашњење и тренутну координацију заштите, ограничавајући испаде само на неисправно коло.

(4)Дизајн система сабирница и контрола пораста температуре

Распоред сабирница ниске импеданције, са малим губицима и високим расипањем топлоте за стриктно контролисање дуготрајног пораста радне температуре, обезбеђујући тренутни капацитет, век трајања изолације и стабилност опреме.

(5)Интегрисана технологија заштите и мерења

Интегрише преоптерећење, кратак спој, цурење у земљу, пренапон, поднапон, фазни губитак и заштиту од лука, са интелигентним мерилима и сензорима за свеобухватну безбедност.

(6)Интелигентна и дигитална технологија

Подржава надгледање на мрежи, даљинско управљање, пре-аларм о грешци, статистику енергије и комуникационо умрежавање, надоградњу на ненадзирани и интелигентни рад у облаку.

(7)Заштита од уласка и прилагодљивост животној средини

Задовољава нивое заштите ИП30–ИП54, прилагођава се влажности, прашини, корозији, високим и ниским температурама за побољшану свестраност и издржљивост.

(8)Модуларни и стандардизовани дизајн

Модуларне јединице, стандардизовани интерфејси и флексибилно проширење скраћују време производње, инсталације и пуштања у рад и смањују укупне трошкове.

5. Функције заштите

Нисконапонски склопни уређај је опремљен са вишеструким заштитама како би се осигурала сигурност система:

l Заштита од преоптерећења

l Тренутна заштита од кратког споја

l Заштита од кратког споја са краткотрајним кашњењем

l Заштита од земљоспоја / уземљења

l Заштита од пренапона и поднапона

l Фазни губитак и заштита редоследа фаза

l Детекција квара лука (АФД)

l Напредна интелигентна расклопна опрема такође пружа:

l Он-лине праћење температуре

l Праћење делимичног пражњења

l Анализа квалитета електричне енергије

l Даљински аларм за грешку

6. Уобичајени структурни типови

Разводни уређај фиксног типа

Једноставна структура, ниска цена, висока поузданост, погодна за опште сценарије дистрибуције електричне енергије.

Разводни уређај типа фиоке

Свако коло је независна фиока; одржавање се може извршити извлачењем једне фиоке без нестанка струје, без утицаја на друга кола. Идеално за болнице, центре података и производне линије које захтевају високу поузданост.

Разводни уређај извлачивог типа

Главни прекидач се може у потпуности повући ради сигурнијег и бржег одржавања.

7. Разлике између нисконапонских разводних уређаја и централа

Расклопни уређаји: Потпуно затворени, у одељцима изоловани, извлачиви прекидачи, краткотрајна отпорност на 30 циклуса, подржава селективну координацију, већа безбедност.

Разводна плоча: Отворена структура, фиксни прекидачи, само 3 циклуса отпорности на кратко време, нижа цена.

Расклопни уређаји су погоднији за главна улазна, спојна и важна оптерећења; разводне табле се користе за терминалну дистрибуцију електричне енергије.

8. Интелигентни нисконапонски склопни уређај

Интелигентни разводни уређај интегрише:

① Интелигентни прекидачи

② Сензори струје/напона/температуре

③ Заштитни уређаји на бази микропроцесора

④ Инструменти за управљање напајањем

⑤ 4Г / ВиФи / Етхернет комуникација

Подржава:

① Даљинско праћење и контрола

② Статистика и анализа потрошње енергије

③ Предаларм квара и аутоматско снимање

④ Повезивање са интелигентним системима за дистрибуцију електричне енергије

То је стандардна конфигурација за паметне фабрике, интелигентне зграде и центре података.

9. Типични случајеви примене

l Велики погони за производњу аутомобила

Обезбеђује главну дистрибуцију струје и контролу мотора за радионице штанцања, заваривања, фарбања и монтаже. Интелигентни разводни уређај са фиоком омогућава непрекидно одржавање и прецизну локацију квара, обезбеђујући континуитет производње 24/7.

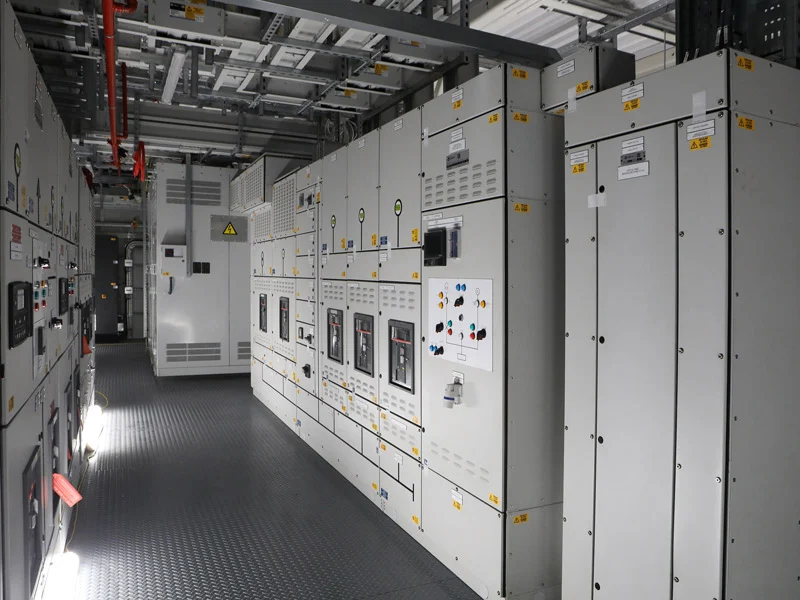

l Велики центри података (Тиер ИВ)

Усваја редундантну дистрибуцију напајања са двоструком магистралом, подржавајући напајање кабинета високе густине са пребацивањем на нивоу милисекунди. Доступност система достиже 99,999%, идеално за непрекидан рад 7×24.

l Велики комерцијални комплекси и тржни центри

Дистрибуира струју за осветљење, ХВАЦ, лифтове, гашење пожара и кругове продавница. Интелигентно праћење петље и статистика потрошње енергије оптимизују управљање напајањем и смањују трошкове рада.

l Урбана постројења за воду и постројења за пречишћавање отпадних вода

Напаја пумпе, вентилаторе, мреже и системе за дозирање у влажним и прашњавим срединама. Потпуна заштита обезбеђује стабилан рад комуналног водовода и пречишћавања отпадних вода.

l Болнице и медицински центри разреда А

Снабдева веома поуздану дистрибуцију двоструког напајања за операционе сале, ИЦУ, лабораторије и центре за снимање. Прекидање без прекида гарантује медицинску сигурност.

l ПВ и ветроелектране

Користи се за спајање инвертера, управљање повезаном на мрежу и дистрибуцију енергије за складиштење енергије, погодно за оштре спољашње средине са потпуном сигурносном заштитом.

l Аеродроми и железничка транзитна чворишта

Обезбеђује високо поуздано напајање за терминале, безбедносне системе, продају карата и осветљење. Аутоматско пребацивање са двоструком снагом гарантује непрекидан рад транспортног чворишта.

l Високе стамбене и паметне заједнице

Користи се за дистрибуцију електричне енергије у зградама, јавну расвету, гашење пожара, лифтове и шипове за пуњење. Компактна структура и потпуна заштита побољшавају квалитет електричне енергије у заједници.

10. Величина тржишта и трендови развоја

Величина тржишта

Глобално тржиште: Око 54–56 милијарди долара у 2025. години, за које се предвиђа да ће премашити 83 милијарде долара до 2032., уз ЦАГР од 6%–7%.

Кинеско тржиште: Приближно 169 милијарди РМБ у 2025. години, са растом од 7,8% на годишњем нивоу; Кина је највеће појединачно тржиште на свету, са преко 21% глобалног удела.

Кључни покретачи: Нови системи напајања, центри података, нова енергија, интелигентна производња, урбана инфраструктура и пуњење електричних возила.

Трендови развоја

Интелигенција постаје стандард

Паметни прекидачи, сензори, ИоТ, надзор облака, пред-аларм о грешци и даљински О&М су широко прихваћени, прелазећи са „пасивне заштите“ на „активно предвиђање“.

Већа поузданост и надоградња безбедности

Заштита од лука, праћење делимичног пражњења, праћење пораста температуре и селективна координација постају од суштинског значаја; већа ИП оцена и јача отпорност на кратки спој.

Зелено и штедљиво

Аутобуси и компоненте са малим губицима, високе ефикасности, материјали са ниским садржајем угљеника и еколошки прихватљиви процеси, који одговарају циљевима неутралности угљеника.

Већи удео типова фиока/извлачења

Брз раст у индустрији, центрима података, болницама итд., подржавајући непрекидно одржавање и осигуравајући континуирано напајање.

Дубока адаптација на нову енергију

Специјална решења за фотонапонску енергију, енергију ветра, складиштење енергије и ЕВ пуњење, са анти-повратним пуњењем, заштитом од пренапона и контролом повезаном са мрежом.

Модуларно, стандардизовано, компактно

Бржа инсталација, мањи отисак, флексибилно проширење за напајање велике густине и брзу испоруку.

Закључак

Као основна опрема нисконапонских система за дистрибуцију електричне енергије, конструкцијски дизајн, конфигурација заштите и процес производње нисконапонских расклопних уређаја директно утичу на поузданост напајања, сигурност опреме и сигурност особља. Вођена трендовима интелигенције, зеленизације, високе поузданости и модуларизације, индустрија ће задржати стабилан раст. Врхунске, брендиране и глобализоване способности постаће кључна конкурентност. Избор висококвалитетних и поузданих расклопних уређаја може ефикасно побољшати стабилност система за дистрибуцију електричне енергије, смањити ризик од кварова и пружити солидну подршку за безбедно и стабилно напајање

ФАКС

1. Где се углавном користе нисконапонски разводни уређаји?

Користи се у фабрикама, стамбеним подручјима, тржним центрима, болницама, дата центрима и општинским пројектима за дистрибуцију, контролу и заштиту.

2.Који су главни структурни типови?

Фиксни тип, тип фиоке и тип који се може извући, изабрани на основу захтева за поузданост.

3.Шта значи ИП оцена?

ИП30/ИП40 за нормална унутрашња окружења; ИП54 је отпоран на прашину и прскање, погодан за влажна и прашњава места.

4.Шта је селективна координација?Искључује се само прекидач који је најближи квару, избегавајући велике нестанке струје и побољшавајући поузданост напајања.

5.Које су предности интелигентних расклопних уређаја?

Даљински надзор, пред-аларм квара, енергетска статистика, аутоматско снимање, без надзора и паметан рад.

6. Да ли се разводни уређај може прилагодити?

Да, подржавамо прилагођавање струје, напона, кола, функција, величине и нивоа заштите.

7. Које је време испоруке?

7–15 дана за стандардне производе; 15–30 дана за прилагођене пројекте.
