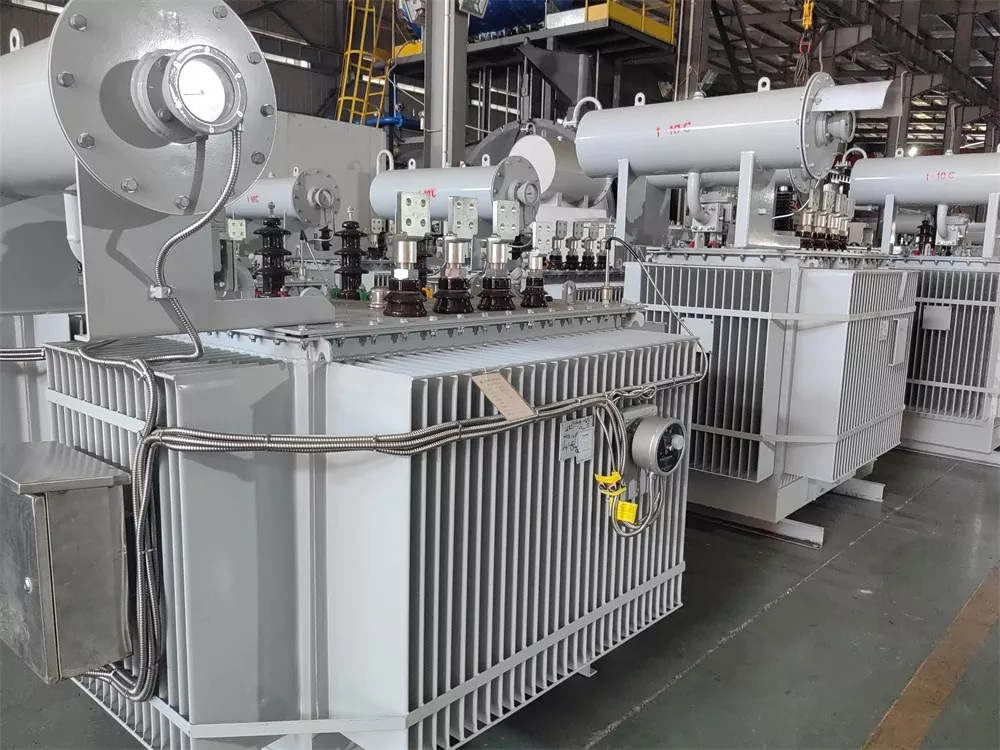

Уљни дистрибутивни трансформатор са измењивачем славина без оптерећења

Уљни дистрибутивни трансформатор са измењивачем славина без оптерећења је поуздан производ из фабрике Цехо. Језгро користи високопропусне хладно ваљане силиконске челичне лимове оријентисане на зрно. Има дизајн језгра са потпуно искривљеним спојевима и сегментираном структуром. Стубови језгра имају вишеслојне степенасте кружне попречне пресеке, док јарам и језгро имају уједначене попречне пресеке.

Језгро овог производа користи високопропусне хладно ваљане силиконске челичне лимове оријентисане на зрно. Одликује га дизајн језгра са потпуно искривљеним спојевима и сегментираном структуром. Стубови језгра имају вишеслојне степенасте кружне попречне пресеке, док јарам и језгро имају уједначене попречне пресеке.

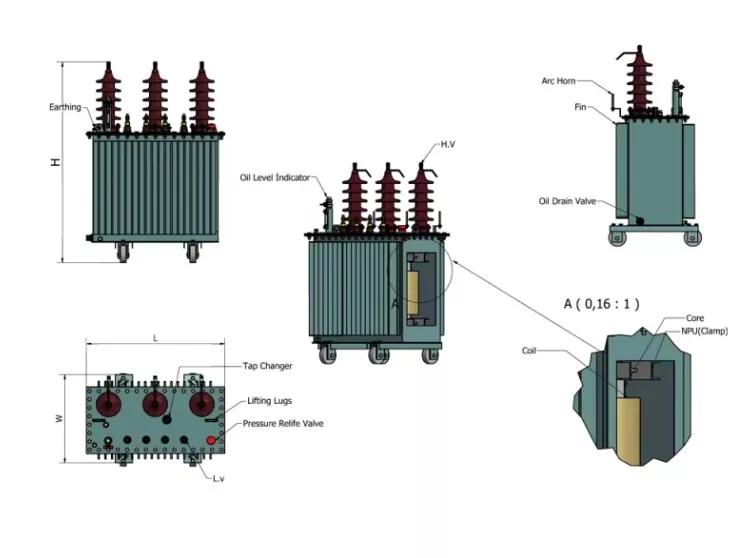

Намотаји користе валовите канале за уље са импрегнацијом без лака и везивањем траком за компресију. Сви намотаји су концентрични намотаји. Високонапонски намотај има славине које одговарају захтевима напона славине, спојене на мењач славине монтиран на поклопац резервоара. Ово омогућава пренос напона између 10кВ и 20кВ и подешавање напона на славини након искључења струје.

Сигурносни заштитни уређаји 30~2000кВА трансформатори су опремљени вентилима за смањење притиска. По жељи корисника могу се уградити гасни релеји са алармним и окидачким терминалима. Уређаји за мерење температуре уља Сви трансформатори имају стаклене термометарске утичнице монтиране на врху резервоара, које се протежу 120±10 мм у уље. 1000~2000кВА трансформатори имају спољне сигналне термометре. Уљни дистрибутивни трансформатор са резервоарима за измјењивање славина без оптерећења су израђени са валовитим зидовима, завршеним издржљивим слојем боје премазаним прахом. Валовита ребра не само да обезбеђују хлађење, већ функционишу и као елементи који „дишу“, а њихова еластичност компензује промене запремине уља услед температурних флуктуација. Стога, потпуно затворени трансформатори елиминишу потребу за конзерватором уља, смањујући укупну висину. Пуњење вакуумског уља током инкапсулације у потпуности уклања влагу из трансформатора, спречавајући трансформаторско уље да дође у контакт са ваздухом. Ово ефикасно блокира улазак кисеоника и воде који би могли деградирати изолационе перформансе и убрзати старење уља, чиме се елиминише потреба за периодичним тестовима узорковања уља.

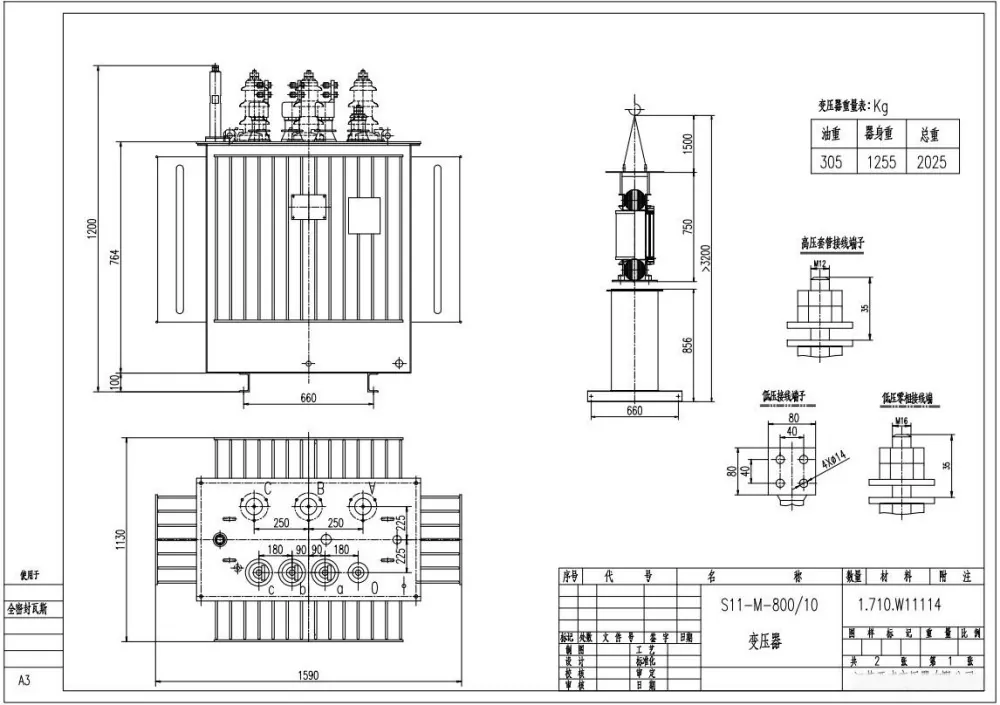

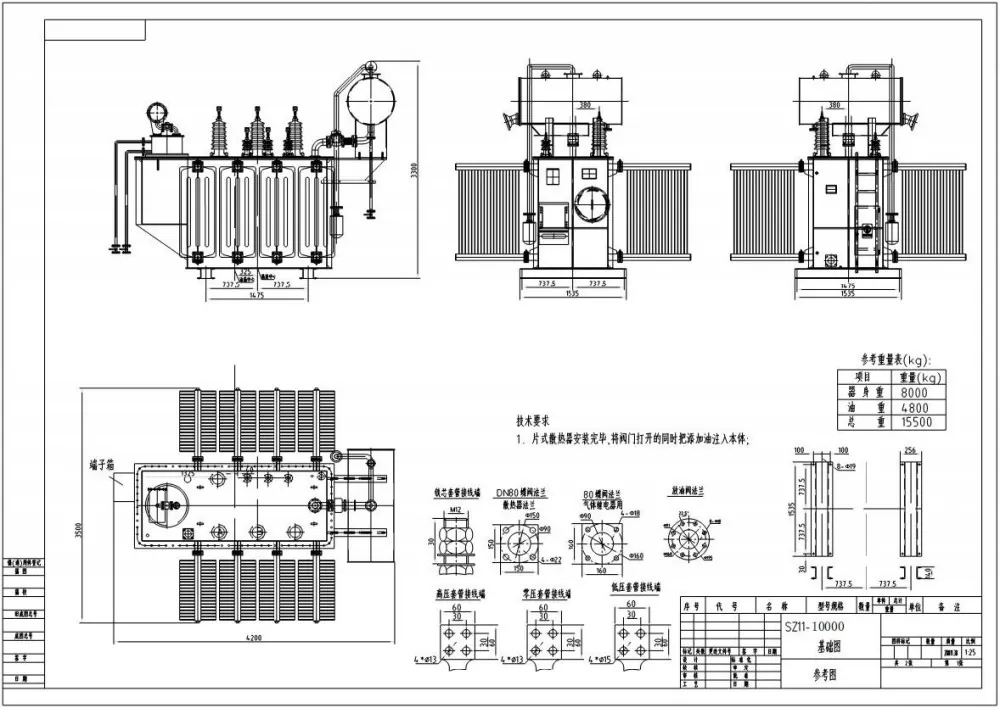

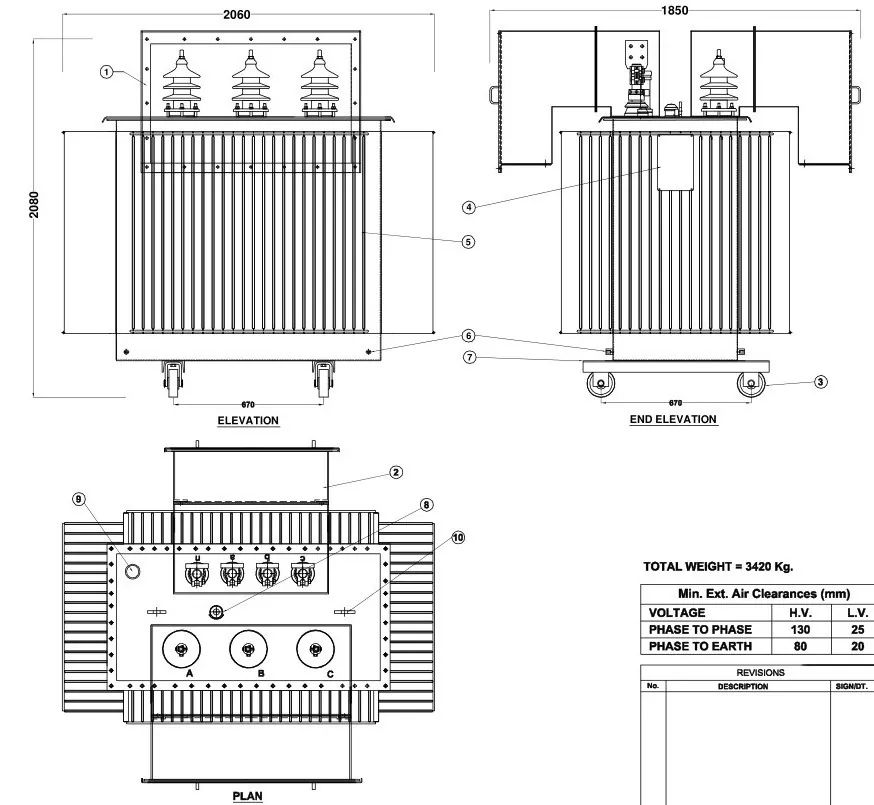

Технички параметри

Инспекција дистрибутивног трансформатора пре операције

1. Проверити сертификацију трансформатора; ако сертификација прелази два месеца, поново тестирајте отпорност изолације.

2. Проверите ниво уља и вентилациони отвор у уљу уроњеном дистрибуционом трансформатору са измењивачем славина без оптерећења; нема цурења уља, стање уља нормално уз одговарајућу вентилацију.

3. Проверите интегритет високо/нисконапонских изолационих чаура и припадајућих водова; уверите се да су завртњи сигурни.

4. Потврдите да је положај прекидача регулатора напона исправан; проверите да ли су осигурачи високог/ниског напона правилно усклађени.

5. Осигурати да уређаји за заштиту од грома у потпуности раде; измерени отпор уземљења мора испуњавати стандарде.

6. Нису уочене абнормалности у кабловима или сабирницама.

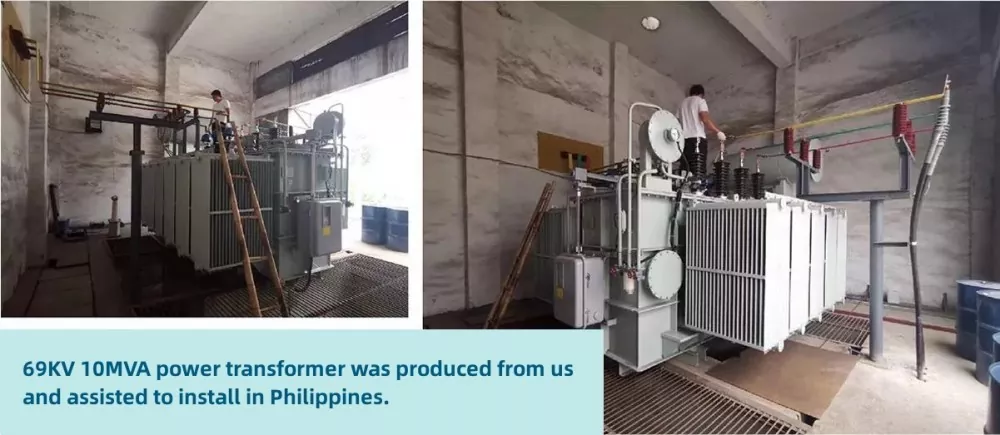

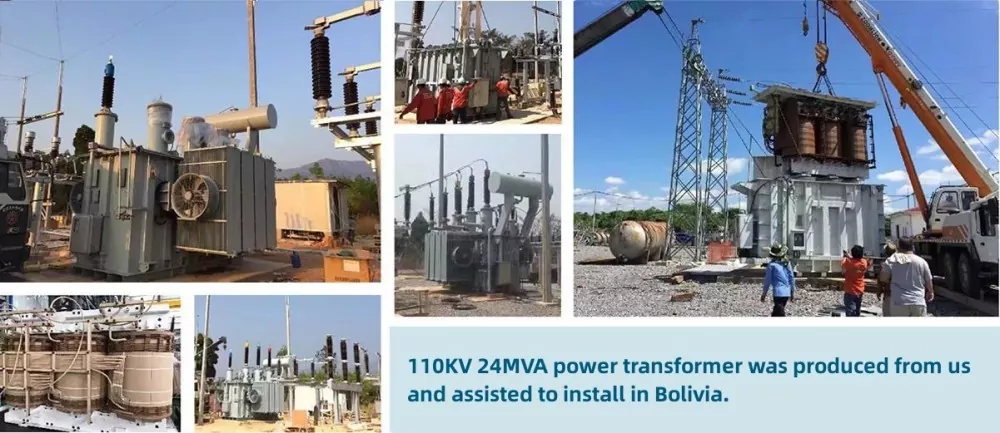

Цустомер Пхотос

Напомене о одржавању

● Ручни рад захтева унапред заказана искључења ради замене прекидача.

● Редовно проверавајте механичко хабање измењивача славина на уљном дистрибуционом трансформатору са измењивачем славине без оптерећења.

● Пратите квалитет уља да бисте обезбедили изолацију и перформансе хлађења.
