БС фотонапонски трансформатор кутијастог типа

Електрична енергија коју производе фотонапонске ћелије је нисконапонска једносмерна струја. Након што се прикупи и претвори у трофазну нисконапонску наизменичну струју, БС фотонапонски трансформатор кутијастог типа се појачава на 10кВ, 20кВ или 35кВ помоћу наменске фотонапонске монтажне подстанице и повезује на мрежу. Фотонапонске префабриковане подстанице обично имају више нисконапонских долазних водова, са посебним трансформатором на нисконапонској страни. Префабриковани трансформатор је опремљен интелигентним контролним системом који преноси радни статус сваке компоненте у централну контролну собу за централизовани надзор.

Наменске монтажне трафостанице за производњу енергије ветра користе се за претварање излазног напона од 690В из ветротурбина у 10кВ или 35кВ за повезивање на мрежу. Типично, генераторски сет се користи у спрези са префабрикованом трафостаницом за појачање, а постоји само један долазни вод ниског напона.

БС фотонапонски трансформатори кутијастог типа и префабриковане трафостанице специфичне за енергију ветра обично користе структуру склопа трансформатора да би се смањила величина и отисак, олакшавајући транспорт и инсталацију. У поређењу са монтажним степ-уп подстаницама, оне су лакше и, због елиминације потребе за додатним трансформаторским системом за хлађење, нуде већу ефикасност конверзије.

Када се користе монтажне степ-уп подстанице, и уљни и суви трансформатори се могу инсталирати интерно.

Технички параметри

Начин уградње специјалне кутијасте трафостанице за фотонапонску производњу и специјалне кутијасте трафостанице за производњу енергије ветра одређује се према конструктивном облику изабраном у пројекту библиотеке. Поставиће се специјална инсталациона основа и предузети неопходне мере уземљења и причвршћивања. Погледајте основне методе производње и уградње монтажних кутијастих трафостаница и комбинованих трансформатора.

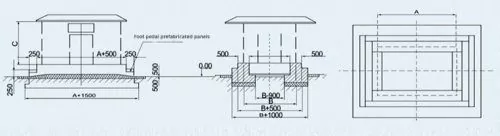

Основни дијаграм инсталације

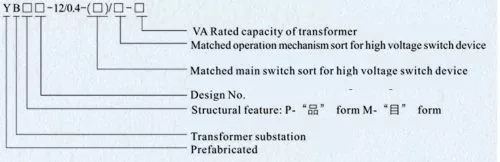

Модел и значење

Карактеристике производа

1. БС фотонапонска кутија трансформаторске шкољке усваја дизајн напредне технологије, има низ поузданих гаранција перформанси, издржљива, топлотна изолација, вентилација, отпорност на корозију, спречавање прашине, водоотпорна, превенција малих животиња, прелеп изглед. Материјали шкољке могу се одабрати плоча од алуминијумске легуре, челична плоча, композитна плоча, плоча од нерђајућег челика и материјали који нису.

2. КСГН15, ХКСГН17 или КНИН 28А могу се изабрати као долазни вод, високонапонски мерни вод и високонапонски одлазни вод за високонапонску расклопну опрему. Високонапонска страна се може распоредити у различите режиме напајања, укључујући прстенасто мрежно напајање, терминално напајање, двоструко напајање итд., и може се инсталирати са високонапонским високонапонским мерним елементима како би се испунили захтеви за високонапонске мерне елементе. Главни прекидач се препоручује за коришћење прекидача оптерећења или вакуумског прекидача, компактне и разумне структуре, и има добар ефекат против погрешног рада.

3. ГГД, ГЦС или МНС се могу изабрати као нисконапонски расклопни уређаји, компензација реактивне снаге и нисконапонски излазни вод. Нисконапонска страна усваја структуру панела / кабинета, која може испунити функције дистрибуције енергије, дистрибуције снаге осветљења, компензације реактивне снаге, мерења електричне енергије итд. Главни прекидач је обичан прекидач оптерећења или интелигентни прекидач, који је флексибилан за инсталацију и једноставан за руковање.

4. Трансформатор може бити потпуно затворен трансформатор уроњен у уље или трансформатор сувог типа. За трансформаторе уроњене у уље препоручују се модели С9, С11, С13 или СХ15, док се за трансформаторе сувог типа препоручују модели СЦБ11, СЦБ12, СЦБ14 или СЦБХ15. Може се слободно конфигурисати према стварним потребама купаца, избор је флексибилнији.

5. Горњи поклопац кутије усваја дизајн двослојне структуре, а средњи слој је испуњен пјенастом пластиком, тако да је ефекат топлотне изолације добар. Трансформаторска просторија је опремљена уређајима за контролу кондензације и аутоматске контроле температуре, уређајима за грејање и хлађење. Уређај отпоран на прашину је постављен на позицију која одговара затварачу изван плоче врата и бочне плоче.

Воркинг Енвиронмент

1.  Висина не сме бити већа од 1000м;

2.  Температура околине: - 25 ° Ц ~ + 40 ° Ц;

3.  Релативна влажност: дневна просечна вредност не сме бити већа од 95%, а месечна просечна вредност не сме бити већа од 90%;

4.  Место за постављање: место без опасности од пожара, експлозије, проводљиве прашине, хемијског корозивног гаса и јаких вибрација.

Ако су горе наведени услови прекорачени, корисник може преговарати са нашом компанијом.
