Каква је техничка анализа кутијастих трафостаница у Европи, Сједињеним Државама и Кини?

Из перспективе електроинжењера, европске, америчке и кинеске (у кинеском стилу) контејнерске подстанице представљају три различита техничка приступа заснована на различитим стандардима мреже, географским окружењима и захтевима тржишта. Основне разлике леже у четири кључне димензије: структурална интеграција, конфигурације заштите, дизајн управљања топлотом и системи стандардизације. Ове разлике доводе до различитих сценарија примене и еволуционих путања.

Подстанице у америчком стилу дају предност компактности и исплативости како би омогућиле широку примену; Европске подстанице, с друге стране, наглашавају напредне еколошке перформансе и естетски угодан интегрисани дизајн; док кинеске подстанице често усвајају прагматична хибридна решења која уравнотежују разлике између њих у смислу интеграције, цене и дизајна. Ове разлике дубоко утичу на размеру, структурни састав, унутрашњи дизајн, кључну конфигурацију опреме, безбедносне карактеристике, методе инсталације и одржавања, и на крају, на погодност подстаница за специфичне примене.

Следеће пружа детаљну анализу из три перспективе: технички детаљи, сценарији примене и будући трендови.

И. Детаљно поређење основних техничких детаља за три главна типаПодстанице типа кутије

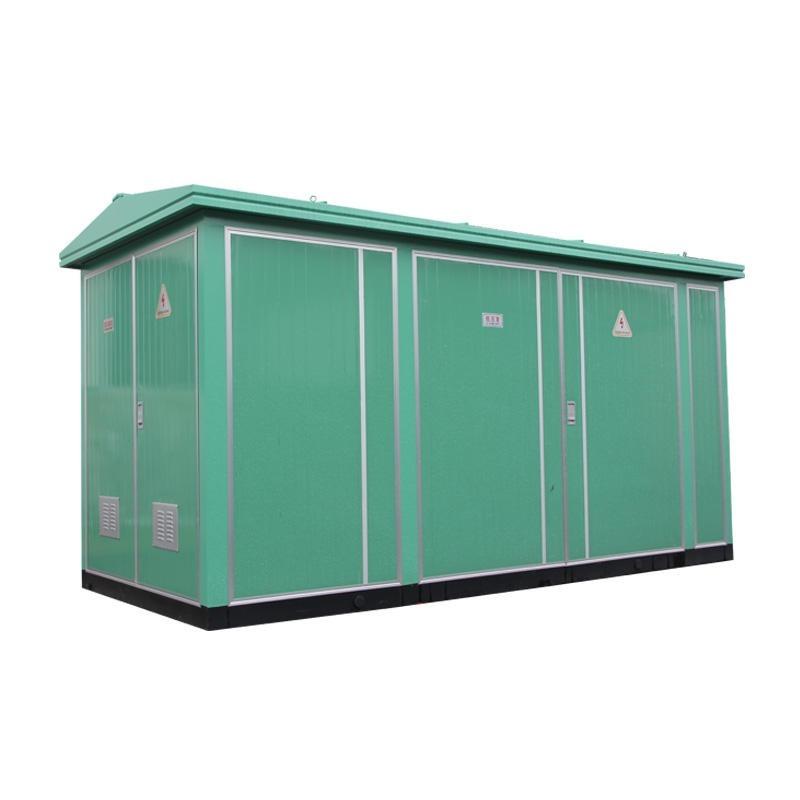

1. европскиПодстанице типа кутије (у европском стилуПодстанице типа кутије, ЕУ/ИЕЦ стандарди)

Дефиниција језгра: У складу са стандардима ИЕЦ 62271-202 и ИЕЦ 61330, ове подстанице имају независну модуларну структуру са три одељка и представљају глобално доминантни облик „Подстанице типа кутије.”

(1) Структура и распоред

· Три потпуно независна одељка: одељак високог напона, одељак трансформатора и одељак ниског напона су потпуно одвојени металним преградама, формирајући „目” или “品” распоред облика.

· Кућиште и заштита: Двослојне челичне плоче са полиуретанским изолационим слојем; степен заштите ИП54–ИП55; јака отпорност на прашину, водоотпорност и способност против кондензације.

· Захтеви за темеље: Захтева стандардни ров за каблове, независну основу и резервисани пролаз за одржавање (≥800 мм).

(2) Конфигурација основне компоненте

· Високонапонска страна: Стандардна конфигурација укључује СФ6 прстенасте главне јединице или ваздушно изоловане разводне уређаје, интегрисане са прекидачима оптерећења, изолационим прекидачима, прекидачима за уземљење и одводницима пренапона, са блокадама са пет превенција.

· Трансформатор: Првенствено СЦБ серија сувих трансформатора (ливена од епоксидне смоле), са капацитетом у распону од 50кВА до 2500кВА; принудно ваздушно хлађење (регулација температуре + аксијални вентилатори).

· Нисконапонска страна: Извлачење склопних уређаја, укључујући рамске прекидаче, паметну компензацију кондензатора, паметна бројила и модуле за заштиту од пренапона, нудећи изузетну скалабилност.

· Заштитни систем: Високонапонска страна нуди опциону „прекидач оптерећења + осигурач“ или заштиту од прекидача (прекострујна, тренутна, преоптерећења и заштита од земљоспоја); нисконапонска страна има свеобухватну заштиту дистрибуције.

(3) Кључне техничке карактеристике

· Безбедност: Независни одељци са јаком могућношћу изолације квара (издржљивост унутрашњег лука од 20кА/0,5с).

· Могућност одржавања: Свака јединица се може независно искључити ради одржавања; нисконапонско бочно одржавање може се вршити без прекида напајања.

· Губици и енергетска ефикасност: Суви трансформатори су отпорни на ватру, без цурења и са малом буком, али су њихови губици без оптерећења нешто већи од оних код трансформатора пуњених уљем.

· Величина: Највећа запремина за исти капацитет, приближно 1,5 до 3 пута већа од јединица у америчком стилу.

2. Амерички стилПодстаница типа кутије (у америчком стилуПодстаница типа кутије, ИЕЕЕ/АНСИ стандарди)

Дефиниција језгра: У складу са стандардима ИЕЕЕ Ц57.12.25 и АНСИ Ц84.1; има високо интегрисану структуру заједничког кућишта, такође познату као „комбиновани трансформатор (ЗГС).“

(1) Структура и распоред

· Интегрисани заједнички резервоар: Нема одвојеног високонапонског одељка; високонапонски прекидач оптерећења, осигурачи, мењач славина и језгро трансформатора су сви уроњени у исти резервоар за уље.

· Дизајн без уља: Садржи потпуно затворену структуру „уље + ваздушни јаз“, са резервоаром и радијатором који су директно изложени ради одвођења топлоте.

· Кућиште и заштита: Једнослојна челична плоча, степен заштите ИП34Д–ИП44, наглашавајући заштиту од прашине и чврстих страних тела.

· Захтеви за темеље: Једноставна основа платформе; није потребан ров за каблове; директне кабловске утичнице.

(2) Конфигурација основне компоненте

· Високонапонска страна: утикач кабла + утични осигурач + прекидач оптерећења; потпуно изолован, потпуно заштићен и сигуран на додир, поједностављен до крајњих граница.

· Трансформатор: Потпуно затворен трансформатор уроњен у уље, капацитета 315 кВА–1.600 кВА; трансформаторско уље служи и као изолациони и као расхладни медијум.

· Нисконапонска страна: Компактан прекидачки ормар са упрошћеном конфигурацијом заштите (преоптерећење, кратак спој, поднапон).

· Систем заштите: Високонапонски осигурачи штите од унутрашњих кварова трансформатора; нисконапонски прекидачи у ливеном кућишту штите линију; нема релејних заштитних уређаја.

(3) Кључне техничке карактеристике

· Компактност: Минимална запремина, са отиском од 1/4 до 1/3 од јединица у европском стилу, и 15% до 20% нижом ценом.

·Инсталабилност: “Плуг-анд-плаи”; време уградње је само једна трећина од оних у европском стилу.

· Одвођење топлоте: Хлађење на отвореном; висок капацитет преоптерећења (омогућава 2к преоптерећење током 2 сата).

Ограничења: Одржавање захтева потпуно нестанак струје; високонапонске компоненте су потопљене у уље, што чини поправке након квара сложеним и склоним цурењу.

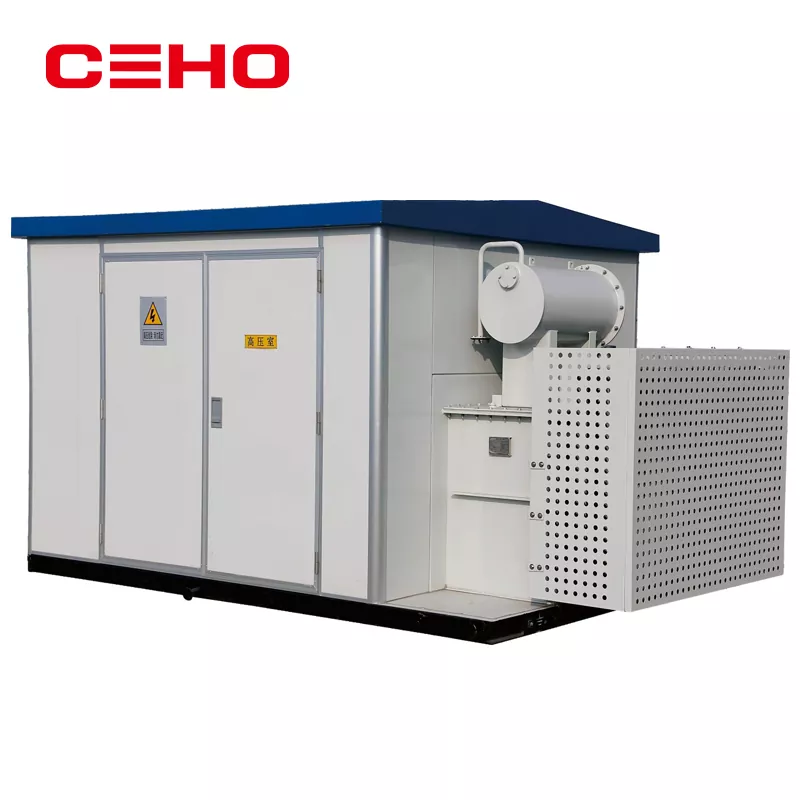

3. кинескиПодстанице типа кутије (у кинеском/хуаши стилуПодстанице типа кутије, ГБ Стандард)

Основна дефиниција: Комбинујући европску модуларност са америчком компактношћу, ове подстанице су у складу са ГБ/Т 17467-2020 (високонапонско/нисконапонскоПодстанице типа кутије) и карактерише локализована, модификована структура са три одељка.

(1) Структура и распоред

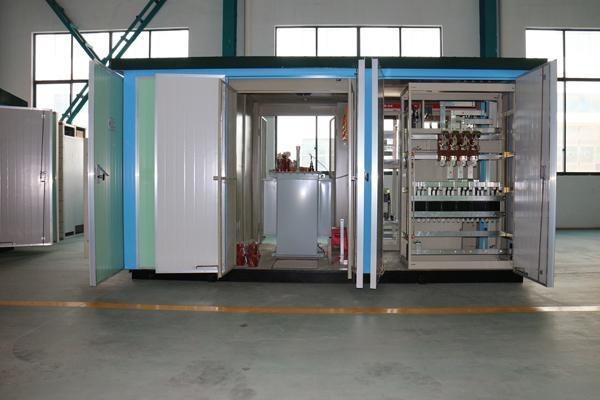

· Три независна, али компактна одељка: Одељак високог напона, трансформатора и нисконапонски одељак су одвојени, али имају смањене димензије (који су између европских и америчких стандарда).

· Оптимизован изглед: углавном “目”-облика, једноредни уздужни распоред (усаглашен са захтевима ИЕЕЕ електромагнетне компатибилности), прилагођен кинеским стандардима за инсталацију електричне мреже.

· Кућиште и заштита: Двослојна челична плоча, ИП44–ИП54, побољшана отпорност на корозију, сеизмичка отпорност (дизајнирана за сеизмички интензитет ИКС) и отпорност на високе температуре (-25°Ц до +40°Ц).

(2) Конфигурација основне компоненте (побољшана локализација)

· Високонапонска страна: Стандардна конфигурација укључује ваздушно изоловане/СФ6 прстенасте главне јединице домаће производње, компатибилне и са европским решењима прекидача и америчким решењима са утикачем.

· Трансформатори: избор сувог типа или модела уроњених у уље (СЦБ14/С15, класа 1 енергетске ефикасности); побољшана отпорност на кратки спој (10 кВ/25 кА/3 с, премашује ИЕЦ стандард од 20 кА/2 с).

· Нисконапонска страна: Интегрисана паметна дистрибуција електричне енергије, аутоматска компензација реактивне снаге, ублажавање хармоника и даљински надзор, скројен да испуни захтеве за аутоматизацију кинеске дистрибутивне мреже.

· Систем заштите: Двоструко редундантна заштита, са високонапонским осигурачима + прекидачима као резервном заштитом; опремљен неелектричним заштитним карактеристикама као што су пренапрезање, гас и растерећење притиска.

(3) Кључне техничке карактеристике

· Прилагодљивост: Потпуно компатибилан са кинеским дистрибутивним мрежама од 10кВ/20кВ, нивоима кратког споја и конфигурацијама уземљења.

· Исплативост: Нижа цена од европских дизајна, већа поузданост од америчких дизајна.

· Интелигенција: Стандардни ИоТ надзор (телеметрија, даљинско управљање и даљинско управљање), подржава ИЕЦ 61850 протокол.

Поређење техничких параметара три главне трафостанице кутијастог типа

ИИ. Прецизно подударање сценарија примене (критеријуми за избор за инжењере електротехнике)

1. Сценарији примене за европски стилПодстанице типа кутије

Основни критеријуми за избор: висока поузданост, висока сигурност, снажна скалабилност и еколошка одрживост као приоритет

· Градски центри / Знамените зграде: Комерцијални комплекси, високе зграде, ЦБД (пожарна сигурност, ниска разина буке, интеграција пејзажа).

· Индустријска / високопоуздана оптерећења: Дата центри, прецизна производња, железнички транзит, болнице (непрекидно напајање, одржавање без нестанка струје).

· Интеграција мреже обновљиве енергије: ветроелектране / ПВ појачане подстанице (ублажавање хармоника, компензација реактивне снаге, интелигентни надзор).

· Еколошки осетљива подручја: школе, стамбени простори, живописна места (без цурења уља, сува изолација).

2. Сценарији примене за САДПодстанице типа кутије

Основни критеријуми за избор: ниска цена, брза примена, екстремно ограничен простор

· Северноамеричка електроенергетска мрежа: Локалне дистрибутивне мреже у САД и Канади (усаглашеност са стандардима).

· Реновирање старијих стамбених подручја: крајње тачке урбане мреже са ограниченим простором и кратким циклусима изградње.

· Привремено / хитно напајање: градилишта, сајмови, помоћ у случају катастрофе (плуг-анд-плаи, преносиво).

· Руралне/приградске мреже: Подручја са малом густином оптерећења, великим радијусима снабдевања и ограниченим могућностима одржавања и одржавања.

3. Сценарији апликација за кинескиПодстанице типа кутије

Основни критеријуми за избор: компатибилност са кинеском електричном мрежом, висока исплативост и интелигентни О&М

· Урбане и руралне дистрибутивне мреже у Кини: Нове стамбене заједнице, индустријски паркови и општински јавни објекти (10кВ стандард, поклапање нивоа кратког споја).

· Надоградње аутоматизације дистрибутивне мреже: Потпуна покривеност „Три даљинског управљача“ (даљинско мерење, даљинска сигнализација, даљинско управљање), чворови паметне мреже.

· „Нова инфраструктура“: 5Г базне станице, кластери станица за пуњење, електране за складиштење енергије (интегрисани интерфејси извор-мрежа-оптерећење-складиштење).

· Извоз / Појас и пут: Прилагођено за тржишта југоисточне Азије, Блиског истока, Африке и других региона са мешовитим ИЕЦ и ГБ стандардима.

ИИИ. Будући трендови развоја (еволуциони правци три главна технолошка пута)

1. Заједнички глобални трендови (надоградње које деле сва три пута)

(1) Нискоугљенична и висока енергетска ефикасност

· Обавезне надоградње енергетске ефикасности: Почевши од 2026. године, стандарди енергетске ефикасности Тиер 1 биће обавезни на главним глобалним тржиштима (смањење губитака без оптерећења за 40%).

· Замене за изолацију прихватљиве за животну средину: нула употреба СФ6 (замењен сувим ваздухом, Н₂ и еколошки прихватљивим гасовима); минерално уље замењено природним естарским биљним уљем.

· Широко распрострањена употреба аморфних легура: губици без оптерећења 70%–80% мањи од традиционалних материјала; стопа пенетрације у државну мрежу достићи 50% до 2030. године.

(2) Висока интелигенција (АИоТ)

·Едге Цомпутинг + Дигитал Твинс: Праћење статуса у реалном времену, предвиђање кварова (прецизност >95%), даљинска дијагностика и аутоматизовано генерисање О&М извештаја.

· Потпуна усаглашеност са ИЕЦ 61850: Плуг-анд-плаи функционалност, побољшана интероперабилност и беспрекорна интеграција са системима за диспечер паметне мреже.

· 5Г + ИоТ: Даљинско управљање, детекција лука, упозорења о превисокој температури, анализа потрошње енергије; рад без посаде постаје стандард.

(3) Интеграција и префабрикација

· „Интеграција са више одељака“: Префабриковани модули који интегришу подстаницу, складиште енергије, ПВ и станице за пуњење, смањујући отисак за додатних 30%.

· Модуларни дизајн са блоковима: Стандардизовани модули, фабричка предмонтажа и нулто ожичење на лицу места смањују време инсталације на један дан.

2. Диференцирана еволуција три главне производне линије

(1) Европска расклопна опрема: ултимативна безбедност + зелени нулти угљеник

·Побољшана унутрашња заштита од лука (гашење лука ≤0,1с), отпорност на експлозију и отпорност на ватру.

· Цела серија је без уља, потпуно сува и направљена је од материјала који се могу рециклирати, у складу са прописима ЕУ о „неутралности угљеника“.

· Фокусира се на 40,5кВ високонапонске апликације великог капацитета и сценарије паметне микромрежне главне станице.

(2) У.С.Бок ТипеПодстанице: минималистичка интеграција + ниска цена

· Даља минијатуризација и смањење тежине, прилагођено северноамеричким дистрибуираним фотонапонским и стамбеним системима за складиштење енергије.

· Користи ИоТ за поједностављено праћење, наглашавајући јефтин О&М модел заснован на „неуспешној замени“.

· Фокусира се на лабаво структурисана тржишта дистрибутивних мрежа у Северној Америци, Латинској Америци и Аустралији.

(3) кинески Бок Типе Подстанице: универзална прилагодљивост + паметна интеграција

· Компатибилност са двоструким стандардом (ИЕЦ+ГБ), са побољшаном прилагодљивошћу екстремним окружењима (екстремна хладноћа, висока влажност, велика надморска висина).

· Интегрисана производња, мрежа, оптерећење и складиштење: Дубока интеграција претварача за складиштење енергије (ПЦС) и система за управљање енергијом (ЕМС).

· Предиктивно одржавање помоћу вештачке интелигенције: Омогућено домаћим алгоритмима, МТБФ је повећан на преко 100.000 сати.

· Водећи пут са двоструким продорима на глобалном тржишту средњег и нижег нивоа

ИВ. Резиме: Фундаменталне разлике у техничким приступима

· Европски: Безбедност на првом месту, модуларан и веома поуздан, представља технички приступ „прецизног инжењеринга“.

· Амерички: Интегрисана и брза примена на првом месту, представља „економски оријентисан“ технички приступ.

· Кинески приступ: Прилагодљивост на првом месту, локализација и интелигенција, који представља „уравнотежен“ технички приступ.

Током наредних 3 до 5 година, ова три приступа ће се повлачити један из другог, а њихове границе ће се замаглити: европски приступ ће постати компактнији, амерички приступ интелигентнији, а кинески приступ интернационализованији, на крају се приближавајући јединственој техничкој парадигми „интелигенције, ниске емисије угљеника, интеграције и стандардизације“.

Честа питања за европске, америчке и кинеске подстанице кутијастог типа

1. Који су основни стандардни системи за три типа подстаница кутијастог типа?

· Европски: ИЕЦ 62271, ИЕЦ 61330

· Амерички: ИЕЕЕ Ц57.12.25, АНСИ

· Кинески: ГБ/Т 17467-2020

2. Које су главне структурне разлике?

· Европски: Три потпуно независна одељка, модуларни дизајн

· Амерички: Интегрисани заједнички резервоар, високонапонски и заједнички резервоар за уље

· Кинески: Три независна одељка, компактан и оптимизован распоред

3. Који тип трансформатора се користи у сваком типу?

· Европски: Углавном суви трансформатор

· Американац: Само трансформатор уроњен у уље

· Кинески: суви тип или потопљен у уље опционо

4. Који има најмању запремину и најмањи отисак?

Америчка кутијаста трафостаница, само око 1/3 европског типа.

5. Који има најјачу отпорност на кратки спој?

Кинеска кутијаста трафостаница, до 25кА/3с побољшаног нивоа.

6. Да ли се одржавање може обавити без потпуног нестанка струје?

· Европски и кинески: Да, независно одржавање одељака

· Американац: Не, потребно је потпуно искључење струје

7. Који тип има најнижу цену?

Америчка кутијаста трафостаница, 15%–20% нижа од европског типа.

8. Који су типични сценарији примене?

· Европски: урбана језгра, центри података, индустријска места високе безбедности

· Амерички: Узак простор, брза градња, рурално и привремено напајање

· Кинески: урбане и руралне дистрибутивне мреже, нова инфраструктура, паметне мреже

9. Какав је будући тренд развоја?

Уобичајено: висока ефикасност, интелигенција, без СФ6, интеграција

· Европски: Екстремна безбедност, без угљеника, пуна серија сувог типа

· Амерички: минијатуризација, јефтин начин замене

· Кинески: ИЕЦ+ГБ компатибилност, интеграција извор-мрежа-учитавање-складиштење

10. Шта је најпогодније за кинеске пројекте електричне мреже?

Кинеска кутијаста трафостаница, најбоље одговара дистрибутивној мрежи 10кВ/20кВ, заштити и интелигентним захтевима.
