Подстаница географског кутијастог типа

Географске подстанице кутијастог типа револуционишу дистрибуцију енергије, нудећи компактна, ефикасна и веома поуздана решења за модерне електричне системе. Дизајниране да задовоље растуће захтеве урбанизације, индустријског развоја и дистрибуиране производње енергије, ове подстанице неприметно спајају елегантну естетику са напредном функционалношћу. Широко распоређена у различитим апликацијама — од урбаних мрежа до пројеката обновљивих извора енергије — ова трафостаница пружа неупоредиву свестраност. Овај водич ће проћи кроз основне компоненте, принципе дизајна и предности контејнерских подстаница, помажући вам да у потпуности схватите њихову кључну улогу у надоградњи енергетске инфраструктуре.

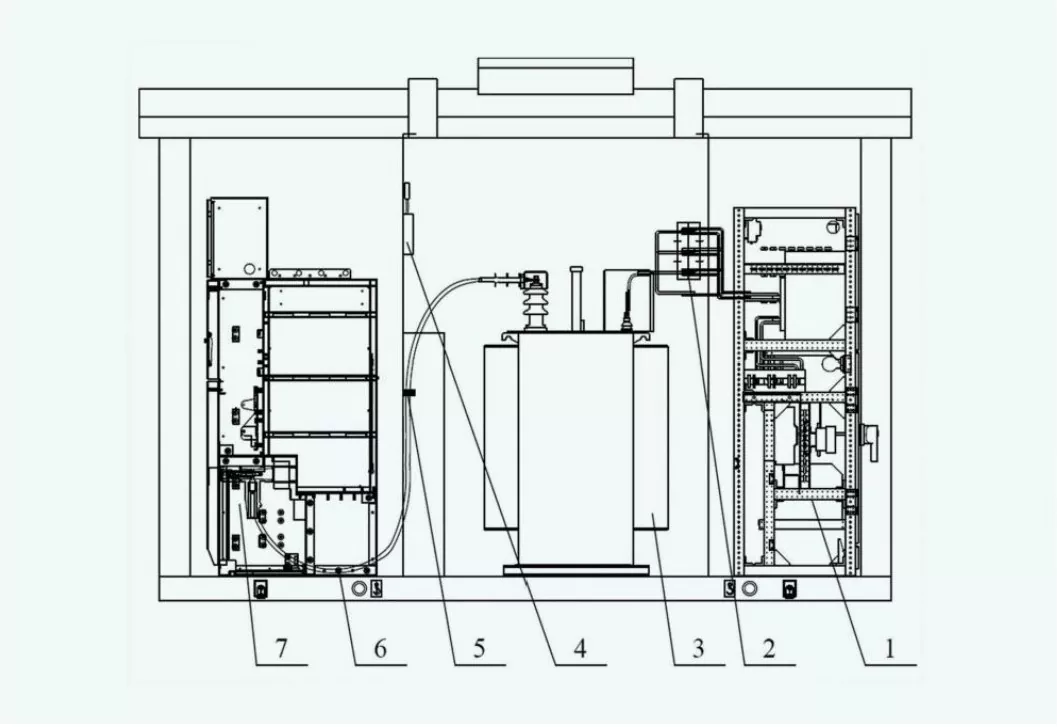

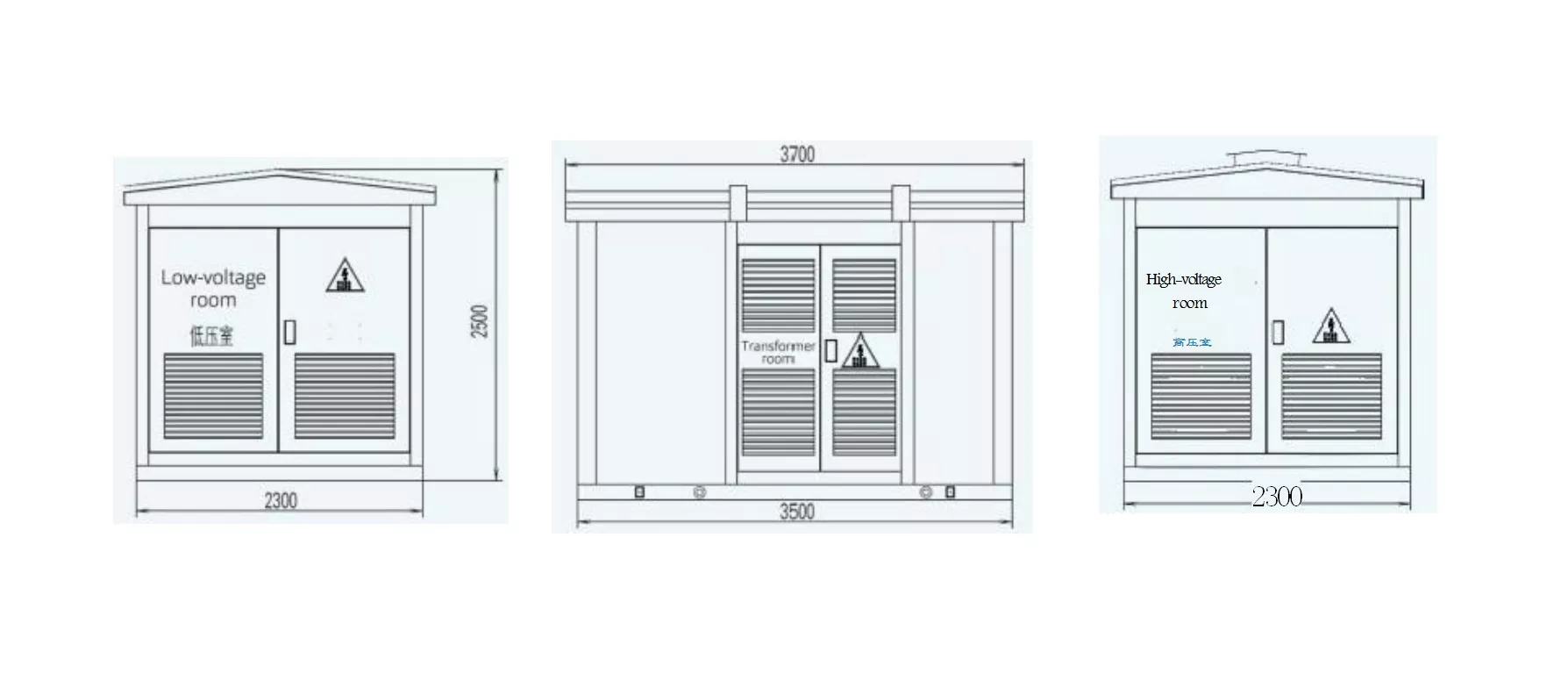

Цртеж границе кутије: (узмите 630кВА као пример)

Кључне компоненте

●Високонапонска расклопна опрема

Одговоран за унос и искључивање високонапонског напајања. Кључни технички параметри укључују називни напон (12кВ, 24кВ или 36кВ) и прекидну способност кратког споја (25кА до 40кА).

●Трансформер

Користи се за смањење високог напона на нижи употребљиви напон. Параметри укључују капацитет (у распону од 50кВА до 2500кВА), класу изолације и ефикасност (обично изнад 98%).

● Нисконапонски склопни уређај

Одговоран је за дистрибуцију струје до крајњих корисника и обезбеђивање заштите кола. Компоненте укључују прекидаче, осигураче и бројила. Називни напони се крећу од 0,4кВ до 1кВ и називне струје до 6300А, у зависности од примене.

● Енцлосуре

Кућиште подстанице типа кутије може да обезбеди физичку заштиту и заптивање околине. Наши производи су генерално ИП54 или ИП65 дизајна нивоа заштите, спољашње и сурово окружење имају високу прилагодљивост.

● Помоћни систем напајања

Ово је за напајање унутрашње опреме (вентилатори за хлађење, грејачи и осветљење). Параметри укључују називни напон (220В или 110В АЦ/ДЦ) и капацитет напајања.

● Систем за хлађење

Уверите се да трансформатори и друге компоненте раде унутар термичких граница. Режим хлађења може бити природно хлађење ваздухом (АН) или принудно хлађење ваздухом (АФ), процените према капацитету оптерећења и окружењу.

● Систем заштите и управљања

Садржи релеје, контролне јединице и уређаје за надзор за сигурност и стабилност система. Поставке заштите захтевају струјне и напонске прагове који се односе на цео систем.

● Систем уземљења

Пружа критичну сигурност од струјног удара и осигурава дисипацију струје квара. Систем уземљења се састоји од поцинковане челичне или бакарне траке дизајниране за мали отпор, испод 1Ω у већини инсталација.

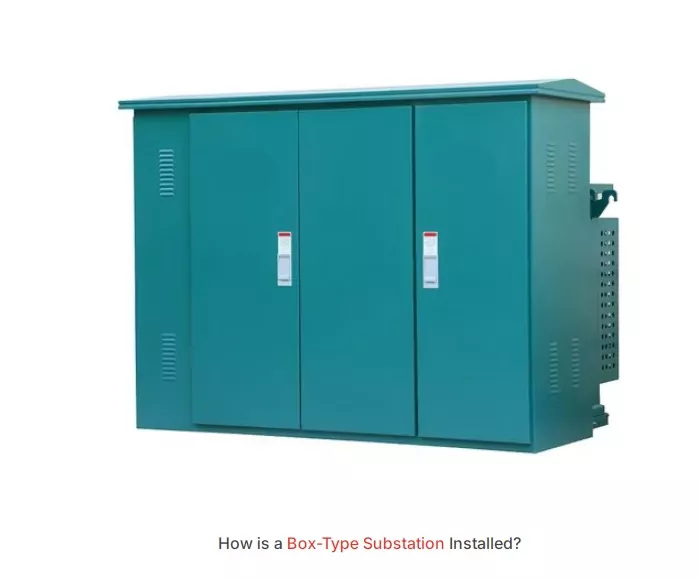

Инсталација

Постоји неколико кључних корака за инсталацију подстанице типа Геограпхиц Бок.

1. Избор локације и припрема

Локација мора бити равна, стабилна и добро дренирана. Али такође да бисте испунили сигурносне услове и услове приступа, изаберите у складу са својом стварном ситуацијом.

2. Изградња темеља

Изградите армиранобетонске темеље да издрже тежину подстанице и осигурају стабилност конструкције.

3. Позиционирање и монтажа

Кутија се поставља на темељ помоћу опреме за подизање и осигурава од механичких сила вијцима или анкерима.

4. Електрични прикључак

Повежите долазне и одлазне каблове на терминале високог и ниског напона. Обратите пажњу да уземљење мора бити исправно, веома је важно за безбедност система.

5. Испитивање и пуштање у рад

Комплетна инсталација Извршите тестове отпора изолације, калибрацију заштитних релеја и функционалне провере на свим компонентама. Пре него што укључите подстаницу, добро је да поново потврдите свој локални електрични код.
