Спољна монтажна трафостаница европског типа

Спољна префабрикована подстаница европског типа има интегрисани дизајн три у једном који комбинује високонапонску расклопну опрему, трансформаторе и нисконапонску расклопну опрему за снажну комплетност система; Свеобухватна заштита високог/ниског напона обезбеђује сигуран, поуздан рад и поједностављено одржавање; Одликује га компактан отисак, смањена улагања, кратак производни циклус и лака мобилност; Флексибилне конфигурације ожичења; Јединствена структура: Двослојно кућиште од композитног панела у облику саћа пружа робусну изолацију, дисипацију топлоте, вентилацију, естетску привлачност и високу ИП оцену. Материјали кућишта укључују нерђајући челик, легуру титанијума, легуру алуминијума, хладно ваљани челик и челик обложен бојом; Доступне су више конфигурација: опште намене, у стилу вила, компактне, итд. Високонапонске прстенасте главне јединице могу бити опремљене терминалима за аутоматизацију мреже (ФТУ) за поуздано откривање кратких спојева и једнофазних кварова на земљи. Садржи „четири даљинске“ могућности (даљинско управљање, даљинско мерење, даљинска сигнализација, даљинско подешавање), олакшавајући надоградњу аутоматизације дистрибутивне мреже.

Тецхницал Параметерс

Напомена: Ставке 5 и 6 нису потребне када је капацитет трансформатора мањи од 200кВА.

Услови коришћења

Корисници треба да доставе следеће информације ако наручују:

• Надморска висина: В 1000м;

• Температура околине: ·25. (:~+40. (:;

• Релативна влажност: дневна просечна вредност није већа од 95%, а месечна просечна вредност није већа од 90%;

• Ниво антивибрације: хоризонтално убрзање 0,4м/с2, вертикално убрзање 0,15м/с2;

• Молимо вас да потврдите да место постављања неће бити изложено јаким ударима, озбиљном загађењу и хемијској корозији и да нема проводљиве прашине или опасности од експлозије. Ако не испуњава захтеве нормалних услова употребе, контактирајте Цехо за решење.

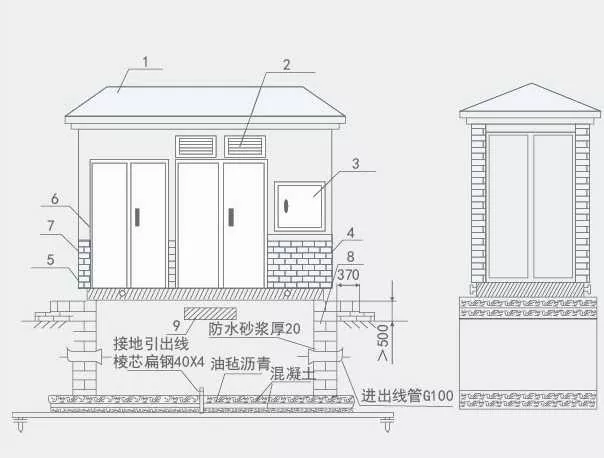

Цртеж са димензијама инсталације

1. Кров

2. Ролетне

3. Екстерна мерна кутија

4. Прстен за подизање

5. Слот крута шасија

6. Врата

7. Стрип цигла, имитација површине зида од цигле

8. Бетонски темељ

9. Отвор темеља гробнице

Морате знати приликом наручивања

У време наруџбе, морате дати следеће информације:

·Модел, капацитет, количина, боја и захтеви величине, материјал шкољке;

·Модел трансформатора, перформансе, начин повезивања, опсег одвајања и захтеви за импедансом;

· Шема примарног ожичења на страни високог напона, модел компоненте, спецификација и захтеви;

·Трансформаторско уље (25 #, 45 #, уље високе тачке паљења);

·Захтеви за конфигурацију за интелигентне мреже за управљање напајањем или мреже за управљање имовином;

·Захтеви животне средине за употребу.
