Шта је струјни инструментни трансформатор?

Овај детаљни чланак објашњава шта аТрансформатор струјеје, како функционише, зашто је битан у електричним системима, како се пореди са другим инструментним трансформаторима, како одабрати један и често постављана питања—све подржано ауторитативним дефиницијама и индустријским стандардима. Трансформатори струјних инструмената, који се обично називајуструјни трансформатори (ЦТ), омогућавају прецизно мерење струје, заштиту и контролу високонапонских електричних кола скалирањем струја на безбедније, стандардне вредности за инструменте и релеје.

Садржај

1. Шта је струјни инструментни трансформатор?
2. Како ради струјни трансформатор?
3. Зашто користити струјни инструментни трансформатор?
4. Које врсте струјних инструментних трансформатора постоје?
5. Како одабрати прави струјни инструментни трансформатор?
6. Које су уобичајене апликације?
7. Често постављана питања (ФАК)

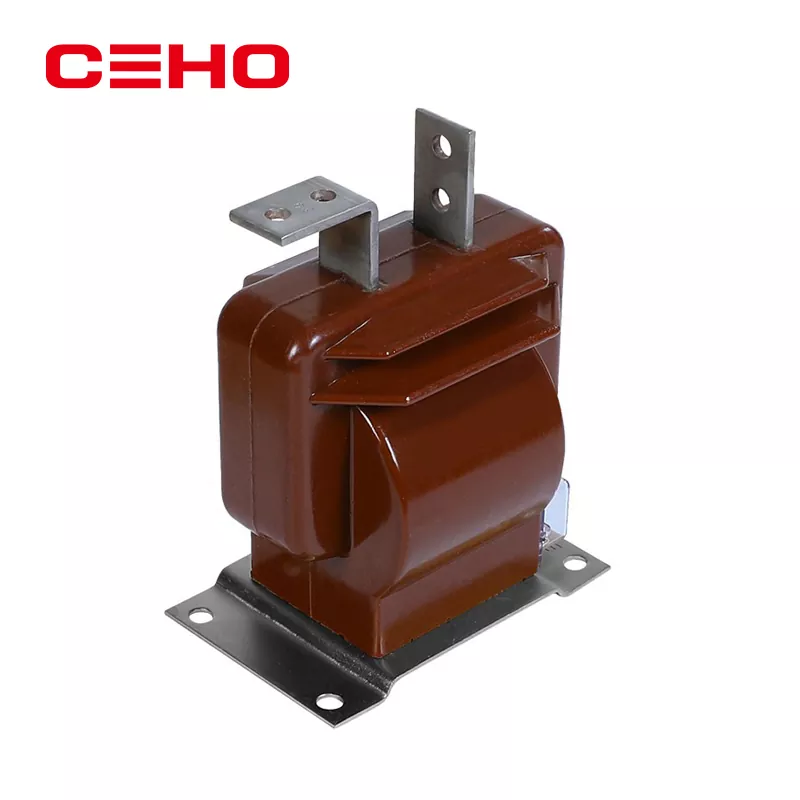

Шта је струјни инструментни трансформатор?

A Трансформатор струје(такође познат као аЦуррент Трансформерили ЦТ) је специфична врстаинструмент трансформатордизајниран за скалирање веома великих наизменичних струја (АЦ) из енергетских система у пропорционалну, нижу струју која се може безбедно повезати на бројила, заштитне релеје и контролне уређаје.

Дефинишућа улога ЦТ-а је да омогући безбедно, тачно детекцију струје на колима где би директно мерење било опасно или непрактично због велике струје и високог напона.

Како ради струјни трансформатор?

Принцип рада струјног трансформатора заснива се на магнетној индукцији: када наизменична струја тече кроз примарни проводник, ствара се магнетно поље. Овај магнетни ток индукује пропорционалну струју у секундарном намотају ЦТ-а путем електромагнетне индукције.

• Примарни намотај:обично један обрт (често и сам проводник).
• Секундарни намотај:много навоја фине жице за производњу смањене струје.
• Магнетно језгро:високопропусни материјал за ефикасно вођење флукса.

Резултат је секундарна струја која је фиксни однос примарне струје (нпр. ЦТ 1000:5 ће произвести 5 А када је примарна струја 1000 А), омогућавајући мерним уређајима да раде безбедно и са високом прецизношћу.

Зашто користити струјни инструментни трансформатор?

Струјни трансформатори су неопходни за модерне електричне системе из неколико разлога:

1. безбедност:Они изолују уређаје и особље од опасних примарних кола високог напона.
2. тачност:Они обезбеђују стандардизоване нивое струје за прецизно мерење и праћење оптерећења.
3. Заштитна функција:Они раде са релејима и заштитама за откривање кварова и активирање прекидача.

Без ЦТ-а, мерење или заштита високострујних мрежа са конвенционалним инструментима било би опасно, нетачно или обоје.

Које врсте струјних инструментних трансформатора постоје?

Струјни трансформатори долазе у неколико облика у зависности од инсталације и примене:

• ЦТ типа шипке:Примарни проводник пролази кроз језгро са много секундарних навоја.
• Прстенасти (тороидални) ЦТ:Прстенасто језгро са проводником који је прошао кроз њега; идеално за накнадно мерење.
• Прозорски ЦТ:Дизајниран тако да се примарни проводник може лако провући.
• ЦТ са подељеним језгром:ЦТ са стезаљкама за практичну инсталацију без одвајања.

Сваки тип подржава различите потребе инсталације и захтеве за прецизношћу. Високонапонске подстанице често користе робусне типове шипки или прозора, док сценарији одржавања или реконструкције могу користити формате са подељеним језгром.

Како одабрати прави струјни инструментни трансформатор?

Избор правог ЦТ зависи од:

1. Примарна струјна оцена:Мора да одговара максималној очекиваној струји оптерећења.
2. Секундарни стандардни излаз:Обично 5 А или 1 А.
3. Класа тачности:Прецизност потребна за мерење у односу на заштитне функције.
4. Оцене температуре и околине:За услове уградње.

Које су уобичајене апликације?

ЦТ се користе у многим областима електротехнике:

• Мерење: мери струју за обрачун и обрачун оптерећења.
• Заштита: открити прекомерну струју или услове квара и покренути искључење прекидача.
• Контролни системи: пренос података у реалном времену у СЦАДА или системе за аутоматизацију.

Често постављана питања (ФАК)

Шта значи „инструментални трансформатор“?
Инструмент трансформатор је уређај који скалира велике системске количине (струја или напон) на стандардизоване нивое за мерење и заштиту без оптерећења или ометања примарног кола.

Како се струјни трансформатор разликује од трансформатора снаге?
Струјни трансформатор се фокусира на прецизно скалирање ради мерења и сигурности, док се енергетски трансформатор фокусира на пренос снаге између нивоа напона са минималним губицима.

Зашто ЦТ никада не би требало да се оперише са отвореним секундаром?
Остављање отвореног ЦТ секундара може изазвати опасно високе напоне јер трансформатор покушава да одржи струју, ризикујући квар изолације и безбедносне опасности.

Која је стандардна вредност секундарне струје?
Стандардни секундарни излази ЦТ-а су типично 1 А или 5 А да би одговарали уобичајеним захтевима за инструменте и релејне улазе.

Да ли се струјни трансформатори могу користити за мерење једносмерне струје?
Стандардни ЦТ раде на магнетној индукцији наизменичне струје и нису погодни за ДЦ; уместо њих користе се специјални сензори (нпр. Холов ефекат).
